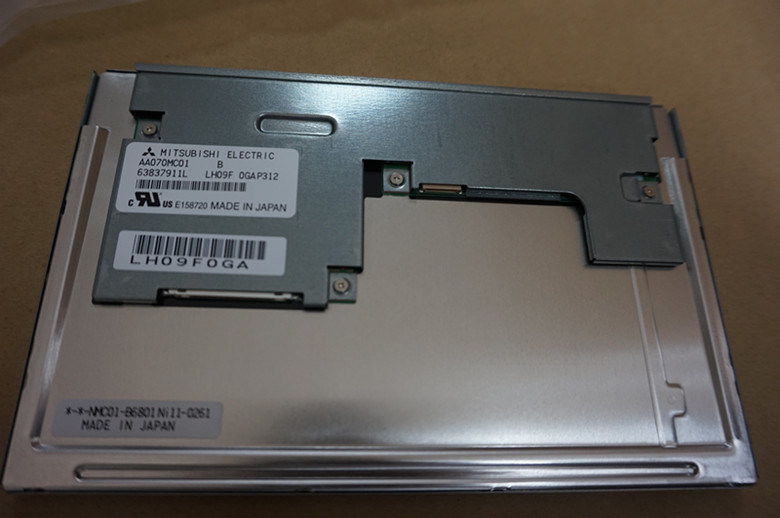

Ürün ayrıntıları:
|
Model numarası: | AA070MC01 | Marka: | Mitsubishi |
---|---|---|---|
boyut: | 7.0 İNÇ | çözüm: | 800 × 480 RGB |
Parlaklık: | 1000 cd / m² (Tip.) | Sıcaklık aralığı: | Operating Temperature: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Tempe |
Vurgulamak: | WLED FSTN LCD ekran,WLED Endüstriyel TFT Ekran |
Temel Bilgiler: | Marka | Modeli 1 Uyumlu | Tür | Model Takma Adı |
---|---|---|---|---|
AA070MC01 | a-Si TFT-LCD, LCM | T-55692D070H-LW-A-AAN | ||
Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
-30 ~ 80 ° C | -30 ~ 80 ° C | - |
Panel Boyutu: | 7.0 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
800 (RGB) × 480, WVGA | RGB Dikey Şerit | 0,0635 × 0,1905 mm | 0.1905 × 0.1905 mm [133PPI] | |
Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
152,4 × 91,44 mm | 156,4 × 95,5 mm | 169,8 × 109,7 mm | 8,9 ± 0,5 mm | |
Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 15: 9 (G: Y) | Manzara türü | ||
Sabitleme: | Sol, sağ ön çerçevede yan montaj delikleri (4 M2) | |||
Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
- | 200 g (Tipik) |
Şeffaf, Sert kaplama (3H)
|
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
1000 cd / m² (Tipik) | SWV, Normalde Siyah, Geçirgen | 1000: 1 (Tipik) (Aktarıcı) | |
İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
88/88/88/88 (Tipik) (CR≥10) | Simetri | 12/12 (Tip.) (Tr / Td) (ms) | |
Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
6485K | 262K / 16,7M (6 bit / 8 bit) | X: 0,313;Y: 0,329 | |
1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
% 51 | % 70 | % 53 | |
DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
% 52 | % 38 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Parlaklık Değişimi: | 1,30 (Maks.) (5 puan) | ||
Verim : | 3D Türü | Dış Görünürlük | Yansıtma |
- | Güneş Işığında Okunabilir | - |
Güç tüketimi : | 5,1 W (Tipik) |
---|---|
Kare hızı : | 60 Hz |
Ters Tarama: | Evet (180 °) |
Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
---|---|---|---|---|---|---|
280 / 450mA (Tip / Maks.) | 3,3V (Tip.) | 0,92 W (Tip.) | ||||
Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
- | Bağlayıcı | LVDS (1 kanal, 6/8-bit) | ||||
Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
JAE | FI-SEB20P-HFE | 1 parça | 1,25 mm | 20 iğne | LVDS-20P1C8B-010H |
Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
---|---|---|---|---|---|---|
WLED | Kenar ışığı tipi | - | - | 100K (Tipik) | - | |
Arayüz Özellikleri: | Durum | Tür | WLED Sürücüsü | |||
- | Bağlayıcı | LED Sürücülü | ||||
Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
JAE | FI-S6P-HFE | 1 parça | 1,25 mm | 6 iğne | ||
Sürücü Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
350 / 430mA (Tip / Maks.) | 12.0 ± 1.2V | 4,2 W (Tipik) |
AA070MC01 ekranı destekler 800 (RGB) × 48015: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 152,4 (G) × 91,44 (Y) mm aktif alana, 169,8 (G) × 109,7 (Y) × 9,4 (D) mm dış hat boyutuna, 156,4 (G) × 95,5 görüntüleme alanı boyutuna sahiptir. (H) mm, Şeffaf, Sert kaplama (3H) yüzey işlemiyle, net ağırlık 200g (Tipik).Bir SWV, Normalde Siyah, Geçirgen LCM ürünü olarak AA070MC01 1000 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 88/88/88/88 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 12/12 (Tip.) (Tr / Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bit / 8 bit gri tonlama sinyali ile belirlenir, böylece 262K / 16.7M renk paleti ve ayrıca% 50 renk gamı (NTSC) performansıyla sunulur .Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 100K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.AA070MC01, 3.3V (Tip) güç kaynağı voltajına sahip 20 pimli Konektör ile bağlanan sinyal giriş sistemi olarak LVDS'yi (1 kanal, 6/8-bit) kullanır.
