Ürün ayrıntıları:
|
| Karar: | 1024(RGB)×768 (XGA) 123PPI | Panel Tipi: | LCM, a-Si TFT-LCD |
|---|---|---|---|
| Piksel Formatı: | RGB Dikey Şerit | Parlaklık: | 400 cd/m² (Tip.) |
| Görüş açısı: | 80/80/80/80 (Tipik)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama sıcaklığı: -30 ~ 80 °C Çalışma sıcaklığı: -30 ~ 80 °C; titreşim seviyesi: 2.0G (19.6 m/s2) |
| Çapraz Boyut: | 10.4" | Çerçeve Açılışı: | 215,4(G)×161,8(Y) mm |
| Vurgulamak: | LVDS TFT LCD Ekran,Geçirgen NEC TFT Ekran |
||

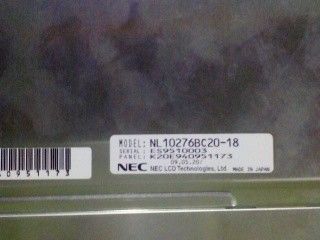

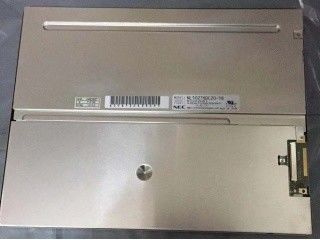

| Temel Bilgiler: | Panel markası | Panel Modeli | NL10276BC20-18 | |
|---|---|---|---|---|
| Çapraz Boyut | 10.4 | Uygulama | ||
| Panel Türü | a-Si TFT-LCD, LCM | Model Takma Adları | - | |
| Güvenilirlik: | Operasyon Temp. | -30 ~ 80 °C | Depolama sıcaklığı. | -30 ~ 80 °C |
| RoHS Devleti | Titreme derecesi | 2.0G (19.6 m/s2) |
| Piksel Özellikleri: | Piksel Biçimi | 1024 ((RGB) × 768 [XGA] | Dot Pitch | 0.0685×0.2055 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.2055×0.2055 mm (H×V) [123PPI] | |
| Mekanik Boyut: | Ekran Alanı | 210.4×157.8 mm (H×V) | Bezel Bölgesi | 215.4×161.8 mm (H×V) |
| Çizelge Dim. | 228×178.5 mm (H×V) | Çizelge Derinliği | 8.7±0,5 mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 43 (H:V) | Şekil tarzı | ||
| Delikler ve Koltuklar: | Sol, sağ çerçevesinde yan montaj delikleri (4-M2) | |||
| Diğer özellikleri: | Ağırlık | 380/400g (Tip/En fazla.) | Yüzey | Açık, sert kaplama (3H) |
| Temel Bilgi: | Parlaklık | 400 cd/m2 (Tip.) | Kontrast oranı | 9001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 80/80/80/80 (Tip.) | Optik Mod | TN, Normalde Beyaz, Yayıcı | |
| Görme Yönü | Saat 6'da. | Yanıt Zamanı | 3/15 (Tip) ((Tr/Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.313" Wy:0.329 | Renk Numaraları | 262K/16.7M (6 bit / 6 bit + Hi-FRC) |
| Renk sıcaklığı | 6485K. | Beyaz Tekdüzelik | 1.25/1.40 (Tip/Max.) ((5 puan) | |
| 1931 Renk Sınıfı: | NTSC oranı | % 38 | sRGB | 54% kapsama |
| Adobe RGB | %40 kapsama | DCI-P3 | %40 kapsama | |
| Rek.2020 | %29 kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve sıklığı: | 60Hz |
|---|---|
| Ters tarama: | Evet (180°) |
| Güç tüketimi: | 4.8W (Tip.) |
| Arka ışık özellikleri: | Lamba şekli | 2 tel | Lamba tipi | WLED | Yaşam süresi | 70K (Tip) (Saatlar) |
|---|---|---|---|---|---|---|
| Değiştirme | Değiştirilebilir (104LHS55) | miktarı | 2 tel | Konum | Kenar ışığı tipi (Yukarı taraf) | |
| Lamba Elektrik: | Giriş voltajı | 24.3/27.8/31.4V (Min./Tip/Max.) | Geçerli Girdi | 60/66mA (Tip/Max.) | ||
| Arayüz Özellikleri: | Türü | Bağlantı | Konum | - | Fener Sürücüsü | İsteğe bağlı |
| Arayüz ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| JST | SM08B-SRSS-TB | 1.0 mm | 8 iğne | 1 adet | BLE-8PINS-ACACNNN | |
| Sinyal sistemi: | LVDS (1 ch, 6/8-bit) | Mantıksal Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 3.3V (Tip.) | Geçerli Girdi | 450/780mA (tip/max.) | ||
| Arayüz Özellikleri: | Türü | Bağlantı | Konum | - | ||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 iğne | 1 adet | LVDS-20P1C8B-170A | |
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 210.4 ((W) × 157.8 ((H) mm, kontur boyutu 228 ((W) × 178.5 ((H) × 9.2 ((D) mm, görüntüleme alanı boyutu 215.4 ((W) × 161.8 ((H) mm, açık, sert kaplama (3H) yüzey tedavisi ile, net ağırlığı 380/400g (Tip./Max.).NL10276BC20-18 400 cd/m2 ekran parlaklığı 9001 transmissive kontrast oranı, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 3/15 (Typ.) ((Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunarak, aynı zamanda 40% renk gamut performansı (NTSC) ile.Bu ürün, Edge light tipi olarak yerleştirilen ve 70K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak 2 dizelik WLED'yi benimsemiştir, NL10276BC20-18 sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
