Ürün ayrıntıları:
|

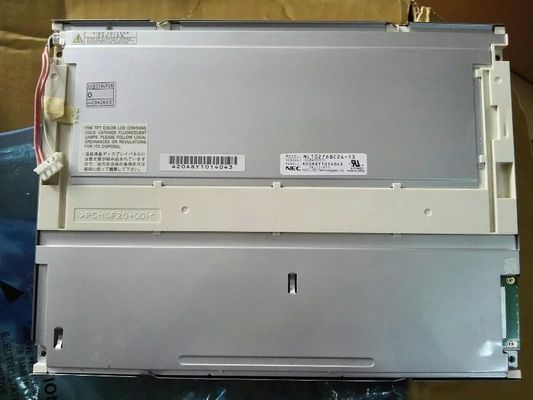

Model numarası: | NL10276BC24-13 | Marka: | NEC |
---|---|---|---|
boyut: | 12.1inch | çözüm: | 1024 × 768RGB |
Parlaklık: | 400cd / m2 | Lamba tipi: | CCFL |
Sıcaklık aralığı: | Operating Temperature: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 ° C; Storage Tempe | ||
Vurgulamak: | LVDS NEC TFT Ekran,VGA 76PPI TFT LCD Panel |
Temel bilgi : | Panel Markası | Panel Modeli | NL10276BC24-13 | |
---|---|---|---|---|
Çapraz Boyut | 12.1 " | Uygulama |
|
|
Panel Tipi | a-Si TFT-LCD, LCM | Model Takma Adı | - | |
Güvenilirlik : | Çalışma sıcaklığı. | -10 ~ 70 ° C | Saklama derecesi. | -20 ~ 80 ° C |
RoHS Eyaleti | Titreşim Derecesi | 2,0 G (19,6 m / s²) |
Piksel Özellikleri: | Piksel Biçimi | 1024 (RGB) × 768 [XGA] | Nokta Aralığı | 0,080 × 0,240 mm (Y × D) |
---|---|---|---|---|
Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,240 × 0,240 mm (Y × D) [105PPI] | |
Mekanik Boyut: | Görüntü Alanı | 245,76 × 184,32 mm (Y × D) | Çerçeve Alanı | 249,0 × 187,5 mm (Y × D) |
Anahat Dim. | 280 × 210 mm (Y × D) | Anahat Derinliği | 13,0 / 13,7 (Tip / Maks.) Mm | |
Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
En Boy Oranı | 4: 3 (Y: D) | Şekil Stili | ||
Delikler ve Parantezler: | Sol, sağ çerçevede yüz montaj delikleri (4-Φ3,5) | |||
Diğer özellikler : | Ağırlık | 750 / 780g (Tip / Maks.) | Yüzey | Şeffaf, Sert kaplama (3H) |
Temel Bilgiler: | Parlaklık | 400 cd / m² (Tipik) | Kontrast Oranı | 600: 1 (Tipik) (Aktarıcı) |
---|---|---|---|---|
Görüş açısı | 70/70/45/55 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
Yönü Görüntüleme | saat 6 | Tepki Süresi | 8/25 (Tipik) (Tr / Td) (ms) | |
Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 262K / 16,7M (6 bit / 6 bit + Yüksek FRC) |
Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 / 1,40 (Typ./Max.)(5 puan) | |
1931 Renk Gamlt: | NTSC Oranı | % 40 | sRGB | % 56 kapsama |
Adobe RGB | % 42 kapsama | DCI-P3 | % 42 kapsama | |
Rec. 2020 | % 30 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Çerçeve Frekansı: | 60 Hz |
---|---|
Ters Tarama: | Evet (180 °) |
Güç tüketimi : | 7,0 W (Tip.) |
Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | - |
---|---|---|---|---|---|---|
Değiştirme | Değiştirilebilir (121LHS18) | Miktar | 2 parça | Durum | Kenar ışığı tipi (Üst taraf) | |
Lamba Elektrik: | Gerilim Girişi | 570V (Tip.) | Akım Girişi | 2.0 / 5.0 / 5.5mA (Min./Tip./Maks.) | ||
Sıklık | 58/63 / 68KHz (Min./Tip./Maks.) | Başlama Gerilimi | 960 / 1410V (Min.) (Ta = + 25 / -10 ℃) | |||
Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | İsteğe bağlı |
Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
JST | BHR-04VS-1 | 4.0 mm | 4 iğne | 1 parça | BLL-4PINS-HHNL |
Sinyal Systerm: | LVDS (1 kanal, 6/8-bit) | Mantık Gerilimi | - | |||
---|---|---|---|---|---|---|
Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 290 / 450mA (Tip / Maks.) | ||
Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
JAE | FI-SE20P-HFE | 1,25 mm | 20 iğne | 1 parça | LVDS-20P1C8B-180A |
