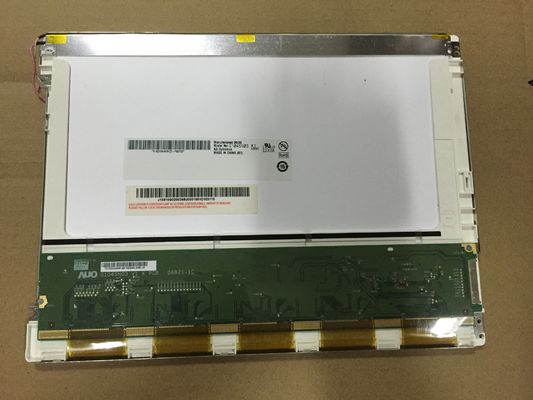

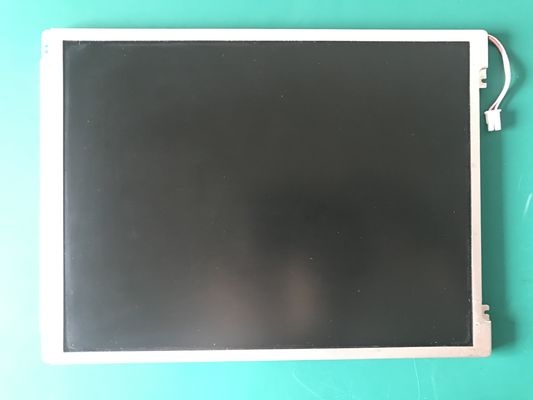

Ürün ayrıntıları:
|
Model numarası: | G104SN03 V0 | Marka: | AUO |
---|---|---|---|
boyut: | 10.4 inç | çözüm: | 800 × 600 RGB |
Parlaklık: | 230CD / M2 | Sıcaklık aralığı: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
Vurgulamak: | 6 Bit TFT LCD Panel,LVDS Endüstriyel LCD Ekran |
Temel Bilgiler: | Marka | Modeli | Tür | Model Takma Adı |
---|---|---|---|---|
G104SN03 V0 | a-Si TFT-LCD, LCM | G104SN03 V.0 | ||
Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
0 ~ 50 ° C | -20 ~ 60 ° C | - |
Panel Boyutu: | 10.4 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
800 (RGB) × 600, SVGA | RGB Dikey Şerit | 0,088 × 0,264 mm | 0,264 × 0,264 mm [96PPI] | |
Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
211,2 × 158,4 mm | 215,0 × 162,0 mm | 236 × 174,3 mm | 5,6 ± 0,3 mm | |
Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (4-Φ2.5, 2-R1.25) | |||
Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
- | 280 g (Tipik) | Yansıma önleyici, Sert kaplama (3H) |
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
230 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 500: 1 (Tipik) (Aktarıcı) | |
İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
60/60/35/65 (Tipik) (CR≥10) | - | 10/25 (Tipik) (Tr / Td) (ms) | |
Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
6116K | 262 K (6 bit) | X: 0,320;Y: 0,330 | |
1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
% 49 | % 65 | % 51 | |
DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
% 50 | % 36 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Parlaklık Değişimi: | 1,33 (Maks.) (13 puan) |
Güç tüketimi : | 3,3 W |
---|---|
Kare hızı : | 60 Hz |
Ters Tarama: | Hayır |
Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
---|---|---|---|---|---|---|
260 / 310mA (Tip / Maks.) | 3,3V (Tip.) | 0,76 W (Tip.) | ||||
Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
- | Bağlayıcı | LVDS (1 kanal, 6 bit) | ||||
Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
HRS | DF19K-20P-1H | 1 parça | 1.0 mm | 20 iğne | LVDS-20P1C6B-070A |
Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
---|---|---|---|---|---|---|
CCFL | Kenar ışığı tipi (Üst taraf) | Düz | 1 parça | 20K (Tipik) | - | |
CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
3.0 / 4.5 / 5.5mA (Min./Tip./Maks.) | 560 ± 50V | 2,52 W (Tip.) | ||||
Açma Gerilimi | Lamba Frekansı | |||||
800 / 1050V (Maks.) (Ta = + 25/0 ℃) | 60 KHz (Tip.) | |||||
Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
- | Bağlayıcı | Hayır | ||||
Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
JST | BHSR-02VS-1 | 1 parça | 3,5 mm | 2 iğne | BLL-2PINS-HL |
Paket Kartonu: | Miktar | Ağırlık | Karton boyutu |
---|---|---|---|
30 adet / koli | 13 Kg | 448 × 402 × 350 mm (L × G × Y) |
