Ürün ayrıntıları:
|

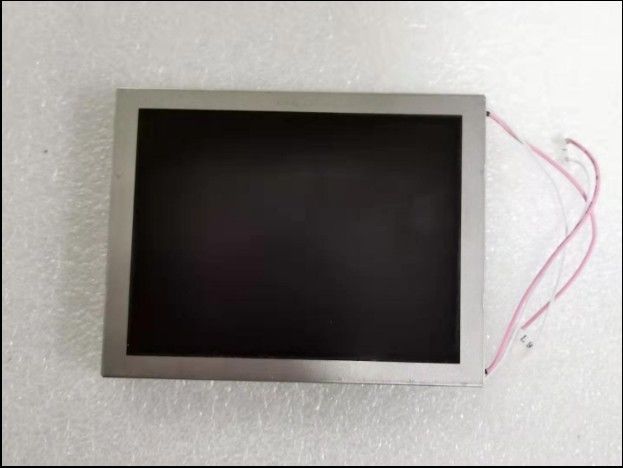

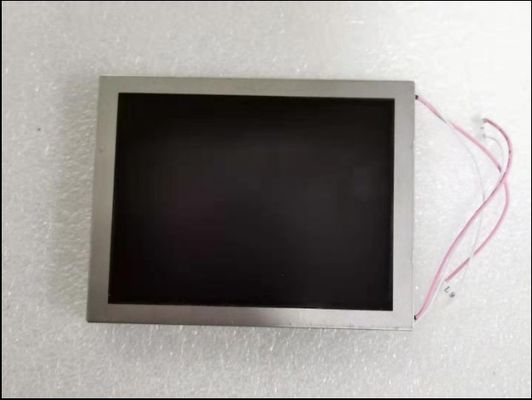

| Model numarası: | NL3224BC35-22 | Marka: | NEC |
|---|---|---|---|
| boyut: | 5.5 inç | çözüm: | 320 × 240RGB |
| Parlaklık: | 750CD / M2 | Lamba tipi: | CCFL |
| Sıcaklık aralığı: | Depolama Sıcaklığı: -30 ~ 80 ° C Çalışma Sıcaklığı: -10 ~ 70 ° C | ||
| Vurgulamak: | NLT 5.5 "NEC TFT Ekran,NEC TFT Ekran 750CD / M2,CCFL TTL NEC TFT Panel |
||
| Temel Bilgiler: | Marka adı | Model adı | Tür | Model Takma Adı |
|---|---|---|---|---|
 |
NL3224BC35-22 | a-Si TFT-LCD, LCM | - | |
| En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
|
-10 ~ 70 ° C | -30 ~ 80 ° C | 3,0 G (29,4 m / s²) |
| Ekran boyutu : | 5.5 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 320 (RGB) × 240, QVGA | RGB Dikey Şerit | 0.116 × 0.348 mm | 0,348 × 0,348 mm [72PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 111,36 × 83,52 mm | 117,9 × 90,2 mm | 134 × 104,5 mm | 12,5 ± 0,5 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 215 / 225g (Tip / Maks.) | - | Şeffaf, Sert kaplama (2H), Yansıma Önleme | ||
| Delikler ve Parantezler: | Arka montaj delikleri (4-M3) | |||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 750 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 500: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 12 | 55/55/50/40 (Tipik) (CR≥10) |
5/25 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 7075 bin | 262 K (6 bit) | X: 0,300;Y: 0,340 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 54 | % 74 | % 56 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 56 | % 40 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,25 / 1,35 (Typ./Max.)(5 puan) |
||
| Verim : | 3D Teknolojisi | Dış Görünürlük | Yansıtma |
| - | Güneş Işığında Okunabilir | - | |
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Güç tüketimi : | 3,8 W (Tipik) |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar |
Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık türü (Üst ve Alt) | 40K (Tipik) | 2 parça | Düz | Değiştirilebilir (55LHS11) | |
| CCFL Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi |
|||
| 350V (Tip.) | 4.5 / 5.0 / 5.5mA (Min./Tip./Maks.) | |||||
| Çalışma Frekansı | Başlangıç Gerilimi | |||||
| 39/43 / 47KHz (Min./Tip./Maks.) | 550 / 780V (Maks.) (Ta = + 25 / -10 ℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHR-03VS-1 | 2 parça | 3 iğne | 4.0 mm | BLL-3PINS-HNL | |
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Tipik) (VCC) | 95 / 70mA (Tipik) (ICC) | 590mW (Tipik) | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| CMOS (1 kanal, 6 bit) | Bağlayıcı | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| Kyocera Elco | 08-6260-033-340-829 + | 1 parça | 33 iğne | 0,5 mm | DRGB-33P1C6B-020D | |
