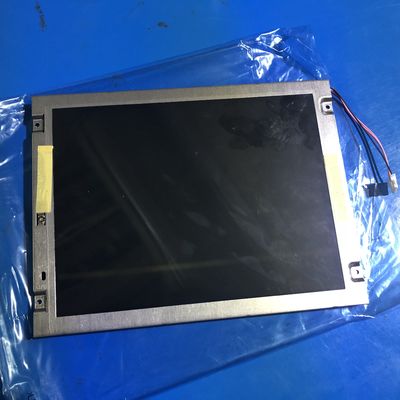

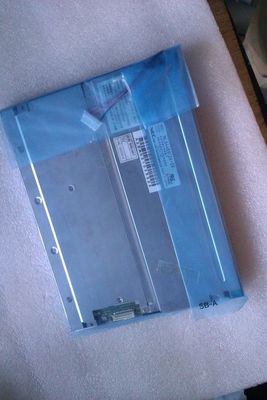

Ürün ayrıntıları:
|
| Model numarası: | NL8060BC21-04 | Marka: | NEC |
|---|---|---|---|
| boyut: | 8.4 İNÇ | çözüm: | 800 × 600RGB |
| Parlaklık: | 400cd / m2 | Lamba tipi: | CCFL |
| Sıcaklık aralığı: | Depolama Sıcaklığı: -30 ~ 80 ° C Çalışma Sıcaklığı: -20 ~ 70 ° C | ||
| Vurgulamak: | CCFL TTL NEC TFT Ekran,800 × 600RGB NEC TFT Ekran,400CD / M2 NEC TFT Panel |
||
| Temel Bilgiler: | Marka adı | Model adı | Tür | Model Takma Adı |
|---|---|---|---|---|
 |
NL8060BC21-04 | a-Si TFT-LCD, LCM | - | |
| En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
|
-20 ~ 70 ° C | -30 ~ 80 ° C | 2,0 G (19,6 m / s²) |
| Ekran boyutu : | 8.4 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 800 (RGB) × 600, SVGA | RGB Dikey Şerit | 0,071 × 0,213 mm | 0,213 × 0,213 mm [119PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 170,4 × 127,8 mm | 174,0 × 131,4 mm | 200 × 152 mm | 10,5 ± 0,5 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 330 / 350g (Tip / Maks.) | - | Şeffaf, Sert kaplama (3H) | ||
| Delikler ve Parantezler: | Sol, sağ çerçevede yüz montaj delikleri (4-Ф2.8) | |||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 400 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 600: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 80/80/80/60 (Tipik) (CR≥10) |
6/19 (Tip.) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 40 | % 56 | % 42 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 41 | % 30 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,25 / 1,40 (Typ./Max.)(5 puan) |
||
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (180 °) |
| Güç tüketimi : | 5,5 W (Tip.) |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar |
Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | - | 2 parça | Düz | Değiştirilebilir (84LHS06) | |
| CCFL Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi |
|||
| 435V (Tip.) | 3.0 / 5.0 / 5.5mA (Min./Tip./Maks.) | |||||
| Çalışma Frekansı | Başlangıç Gerilimi | |||||
| 45 / 60Khz (Min./Maks.) | 1050 / 1250V (Min.) (Ta = + 25 / -10 ℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHR-04VS-1 | 1 parça | 4 iğne | 4.0 mm | BLL-4PINS-HHNL | |
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Tipik) (VCC) | 360 / 235mA (Tipik) (ICC) | - | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| CMOS (1 kanal, 6 bit) | Bağlayıcı | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| HRS | DF9C-41P-1V | 1 parça | 41 iğne | 1.0 mm | DRGB-41P1C6B-010B | |
