Ürün ayrıntıları:
|

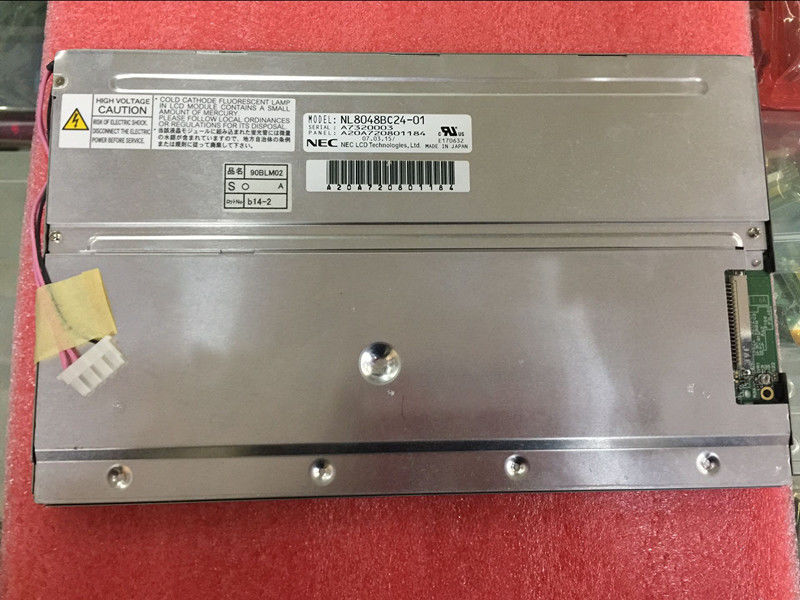

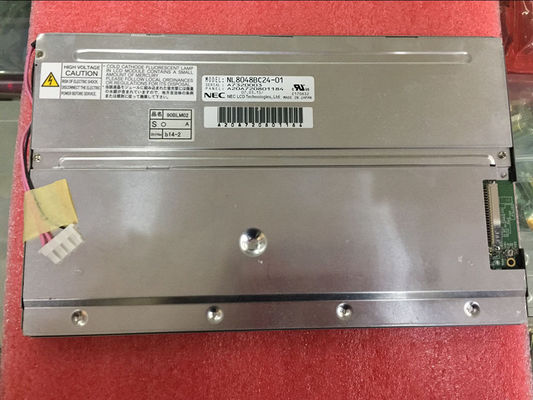

| Model numarası: | NL8048BC24-01 | Marka: | NEC |
|---|---|---|---|
| boyut: | 9 inç | çözüm: | 800 × 480RGB |
| Parlaklık: | 400cd / m2 | Lamba tipi: | CCFL |
| Sıcaklık aralığı: | Operating Temperature: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 ° C; Storage Tempe | ||
| Vurgulamak: | NLT 9 "NEC TFT Ekran,400CD / M2 NEC TFT Ekran,400CD / M2 LCM TFT Ekran |
||
| Temel bilgi : | Panel Markası |  |
Panel Modeli | NL8048BC24-01 |
|---|---|---|---|---|
| Çapraz Boyut | 9.0 " | Uygulama |
|
|
| Panel Tipi | a-Si TFT-LCD, LCM | Model Takma Adı | - | |
| Güvenilirlik : | Çalışma sıcaklığı. | -20 ~ 70 ° C | Saklama derecesi. | -30 ~ 80 ° C |
| RoHS Eyaleti | |
Titreşim Derecesi | 2,0 G (19,6 m / s²) |
| Piksel Özellikleri: | Piksel Biçimi | 800 (RGB) × 480 [WVGA] | Nokta Aralığı | 0,082 × 0,246 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,246 × 0,246 mm (Y × D) [103PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 196,8 × 118,08 mm (Y × D) | Çerçeve Alanı | 200,2 × 120,4 mm (Y × D) |
| Anahat Dim. | 220,5 × 136,5 mm (Y × D) | Anahat Derinliği | 10,5 ± 0,5 mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 15: 9 (Y: D) | Şekil Stili | ||
| Delikler ve Parantezler: | Sol, sağ ön çerçevede yan montaj delikleri (4 M2) | |||
| Diğer özellikler : | Ağırlık | 365 / 400g (Tip / Maks.) | Yüzey | Şeffaf, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık | 400 cd / m² (Tipik) | Kontrast Oranı | 600: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 80/80/80/60 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 6 | Tepki Süresi | 6/19 (Tip.) (Tr / Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 262K / 16,7M (6 bit / 6 bit + Yüksek FRC) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 / 1,40 (Typ./Max.)(5 puan) |
|
| 1931 Renk Gamlt: | NTSC Oranı | % 61 | sRGB | % 83 kapsama |
| Adobe RGB | % 63 kapsama | DCI-P3 | % 63 kapsama | |
| Rec. 2020 | % 45 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve Frekansı: | 60 Hz |
|---|---|
| Ters Tarama: | Evet (180 °) |
| Güç tüketimi : | 5,8 W (Tipik) |
| Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | 50K (Tipik) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | Değiştirilebilir (90LHS02) | Miktar | 2 parça | Durum | Kenar ışığı tipi (Üst taraf) | |
| Lamba Elektrik: | Gerilim Girişi | 470V (Tip.) | Akım Girişi | 3.0 / 5.0 / 5.5mA (Min./Tip./Maks.) | ||
| Sıklık | 50 / 72KHz (Min./Maks.) | Başlama Gerilimi | 1160 / 1460V (Min.) (Ta = + 25 / -20 ℃) | |||
| Tüketim | 5,2 W (Tip.) |
|||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JST | BHR-04VS-1 | 4.0 mm | 4 iğne | 1 parça | BLL-4PINS-HHNL | |
| Sinyal Systerm: | LVDS (1 kanal, 6/8-bit) | Mantık Gerilimi | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 340 / 450mA (Tip / Maks.) | ||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JAE | FI-SE20P-HFE | 1,25 mm | 20 iğne | 1 parça | LVDS-20P1C8B-180A | |
