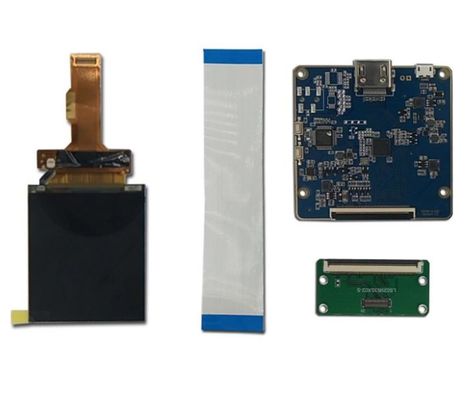

Ürün ayrıntıları:
|
| Marka: | Keskin | boyut: | 2.9 İnç |
|---|---|---|---|
| model: | LS029B3SX01 | Parlaklık: | 300 cd / m² (Tip.) |
| Görüş açısı: | 80/80/80/80 (Min.) (CR≥10) Sol / Sağ / Yukarı / Aşağı | Piksel Biçimi: | 1440 (RGB) × 1440 705PPI |
| Aktif alan: | 51,84 (Y) × 51,84 (D) mm | Lamba tipi: | WLED |
| Sinyal Arayüzü: | MIPI | çevre: | Operating Temperature: -20 ~ 60 °C ; Çalışma Sıcaklığı: -20 ~ 60 ° C; Storage Tempe |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,QVGA Sharp TFT LCD Ekran |
||
LS029 Serisi LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
| Temel bilgi : | Panel Markası | KESKİN | Panel Modeli | LS029B3SX01 |
|---|---|---|---|---|
| diyagonal boyut | 2.9" | Uygulama | ||
| Panel Tipi | CG-Silikon , LCM | Model Takma Adı | - | |
| Güvenilirlik : | Çalışma sıcaklığı. | -20 ~ 60 °C | Saklama derecesi. | -30 ~ 70 °C |
| RoHS Eyaleti | Titreşim Derecesi | - |
| Temel Bilgiler: | Parlaklık | 300 cd/m² (Tip.) | Kontrast Oranı | 1100:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 80/80/80/80 (Dk.)(CR≥10) | Optik Mod | Yeni Mod2, Normalde Siyah, İletken | |
| Yön Görüntüleme | Simetri | Tepki Süresi | 11 (Tip.)(Tr+Td) (ms) | |
| Renk Performansı : | renklilik | Gx:0.290;Y:0.315 | Renk Numaraları | 16.7M (8-bit) |
| Renk sıcaklığı | 8139K | Beyaz Tekdüzelik | 1.28 (Dk.)(9 puan) | |
| 1931 Renk Gamlt : | NTSC Oranı | %74 | sRGB | %90 kapsama |
| Adobe RGB | %75 kapsama | DCI-P3 | %76 kapsama | |
| Rec.2020 | %56 kapsam | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Arka Işık Özellikleri: | Lamba Şekli | 2 dize | Lamba Tipi | WLED | Ömür | - |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 4S2P | Durum | Kenar ışık tipi | |
| Lamba Elektrik : | Voltaj Girişi | 11.6V (Tip.) | Akım Girişi | 11/20mA (Tip./Maks.) | ||
| tüketim | 255.2mW (Tip.) | |||||
| Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | Hayır |
| Piksel Özellikleri: | Piksel Biçimi | 1440(RGB)×1440 | Nokta Aralığı | 0,012×0,036 mm (Y×D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,036×0,036 mm (Y×D) [705PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı | 51,84×51,84 mm (Y×D) | Çerçeve Alanı | - |
| Anahat Karart. | 54,24×59,02 mm (Y×D) | Anahat Derinliği | 1,37±0,14 mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 1:1 (S:D) | Şekil Stili | ||
| Diğer özellikler : | Ağırlık | 7.00g (Tip.) | Yüzey | - |
| Ters Tarama: | Hayır |
|---|---|
| D-IC Detayı: | COG Dahili NT35597 |
| Sinyal Sistemi : | MIPI (2 kanal, 4 veri hattı) | Lojik Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik : | Voltaj Girişi | 1.8/5.5/-5.5V (Tip.)(VDDI/VSP/VSN) | Akım Girişi | 48/14/-14mA (Tip.)(IDD/ISP/ISN) | ||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | ||
| Bağlayıcı Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| JAE | WP7B-S040VA1 | 0,4 mm | 40 iğne | 1 parça | ||
LS029B3SX01 ekranı destekler 1440(RGB)×14401:1 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şerit şeklinde düzenlenmiş, Panelook'un hesaplamasına göre piksel yoğunluğu 705 PPI'dır.Mekanik detaylara gelince, 51.84(G)×51.84(Y) mm aktif alana, 54.24(G)×59.02(Y)×1.51(D) mm anahat boyutuna, 7.00g net ağırlığa sahiptir (Tip.).Yeni Mod2, Normalde Siyah, İletken LCM ürünü olan LS029B3SX01, 300 cd/m² ekran parlaklığı sağlayabilir 1100:1 aktarıcı kontrast oranı, 80/80/80/80 (Min.)(CR≥10) (Sol/R/U /D) görüş açısı, Simetride en iyi görüş yönü ve 11 (Tip.)(Tr+Td) ms'lik tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir, böylece 16.7M renk paleti ve ayrıca %75 renk gamı (NTSC) performansı sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş arka ışık sistemi olarak 4S2P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.LS029B3SX01, sinyal giriş sistemi olarak MIPI'yi (2 kanal, 4 veri yolu) kullanır ve bu, 1.8/5,5/-5,5V (Tip.) güç kaynağı voltajına sahip 40 pinli Konnektör ile bağlanır.
