Ürün ayrıntıları:
|
| Panel Modeli: | LQ133M1JW02 | Panel Boyutu: | 13.3inch |
|---|---|---|---|
| Görüş açısı: | 89/89/89/89 | Parlaklık: | 330 cd / m² (Tip.) |
| çözüm: | 1920 (RGB) × 1080, FHD, 166PPI | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
| Sinyal Arayüzü: | eDP (2 Şerit), eDP1.3, HBR1 (2.7G / şerit), 30 pimli Konektör | Lamba tipi: | 8S8P WLED, 10K saat, LED Sürücülü |
| Vurgulamak: | LVDS TFT LCD Panel,SVGA Sharp TFT LCD Ekran |
||
LQ133 Serisi LQ133M1JW03 LQ133M1JW02 LQ133M1JW01
| Piksel Özellikleri: | çözüm | 1920 (RGB) × 1080, FHD | Nokta Aralığı (mm) | 0,051 × 0,153 (Y × D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,153 × 0,153 (Y × D) [166PPI] | |
| Mekanik Boyut: | Aktif Alan (mm) | 293,76 (Y) × 165,24 (D) | Çerçeve Alanı (mm) | - |
| Anahat Ölçü (mm) | 305,2 (Y) × 188,1 (D) | Derinlik (mm) | 2,5 / 2,85 (Tip / Maks.) | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | İnce (PCBA Düz, T≤3,2 mm) |
| En Boy Oranı | 16: 9 (Y: D) | Oryantasyon | Manzara türü | |
| Montaj : | Olmadan | |||
| Diğer Özellikler: | Ağırlık | 225 g (Maks.) | Tedavi | Yansıma önleyici, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık (cd / m²) | 330 (Tipik) | Kontrast Oranı | 1000: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 89/89/89/89 (Tipik) (CR≥10) | Ekran modu | IPS, Normalde Siyah, Geçirgen | |
| En iyi görünüm | Simetri | Yanıt (ms) | 25 (Tipik) (Tr + Td) | |
| Renk Performansı: | Beyaz Koordinat | X: 0,313;Y: 0,329 | Ekran Renkleri | 16,7 M (8 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 / 1,40 (Typ./Max.)(5 puan) | |
| 1931 Renk Gamlt: | NTSC Oranı | % 71 | sRGB | % 100 kapsama |
| Adobe RGB | % 74 kapsama | DCI-P3 | % 74 kapsama | |
| Rec. 2020 | % 53 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Sinyal Elektrik: | Gerilim beslemesi | 3,3V (Tip.) | Akım kaynağı | 180 / 270mA (Tip / Maks.) | ||
|---|---|---|---|---|---|---|
| Tüketim | 0,59 W (Tip.) | |||||
| Sinyal Tipi: | eDP (2 Şerit), eDP1.3, HBR1 (2.7G / şerit) | Sinyal Voltajı | - | |||
| Arayüz Özellikleri: | Durum | Tür | Bağlayıcı | |||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| I-PEX | 20455-030E-12 | 1 parça | 30 iğne | 0,5 mm | EDP-30P2L-020A | |
| Arka Işık Özellikleri: | Şekil | 8 dize | Tür | WLED | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 8S8P | Ömür | 10K (Tipik) (Saat) | |
| Arayüz Özellikleri: | Durum | - | Tür | Panel sinyal arayüzüne dahildir | ||
| Arka Işık Sürücüsü: | LED Sürücülü | |||||
| Sürücü Elektrik: | Gerilim beslemesi | 7.0 / 12.0 / 21.0V (Min./Tip./Maks.) | Akım kaynağı | 299 / 341mA (Tip / Maks.) | ||
| Tüketim | 3,59 W (Tip.) | |||||

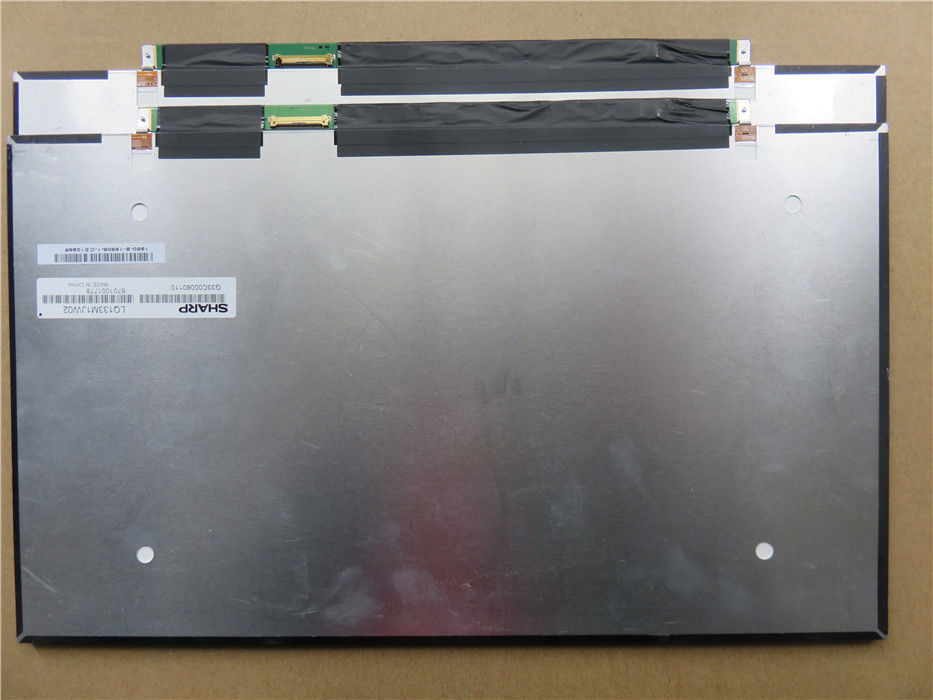

LQ133M1JW02 ekranı destekler 1920 (RGB) × 108016: 9 (G: Y) en boy oranına sahip (FHD), pikselleri RGB Dikey Şerit'te düzenlenmiştir.Mekanik detaylara gelince, 293,76 (G) × 165,24 (Y) mm aktif alana, 305,2 (G) × 188,1 (Y) × 2,85 (D) mm dış hat boyutuna, Parlama Önleyici, Sert kaplamalı (3H) yüzey boyutuna sahiptir. ), 225 g net ağırlık (Maks.), İnce şekil tipi (PCBA Düz, T≤3,2 mm).Bir IPS, Normalde Siyah, Geçirgen LCM ürünü olarak LQ133M1JW02, 330 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 89/89/89/89 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve ayrıca% 100 renk gamı (sRGB) performansıyla sunulur.Bu ürün 8S8P WLED'i LED Sürücülü Edge ışıklı tipte yerleştirilmiş ve 10K saat çalışma ömrüne sahip arka ışık sistemi olarak benimsemiştir.
