Ürün ayrıntıları:
|
| Panel Modeli: | LQ125T1JW02 | Panel Boyutu: | 12.5" |
|---|---|---|---|
| Parlaklık: | 340 cd / m² | çözüm: | 2560 (RGB) × 1440, Quad-HD, 235PPI |
| Görüş açısı: | 89/89/89/89 | Sinyal Arayüzü: | eDP (4 Şerit), 40 pimli Konektör |
| Lamba tipi: | WLED, 15K saat, LED Sürücülü | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
| Vurgulamak: | LVDS TFT LCD Panel,SVGA Sharp TFT LCD Ekran |
||
| Piksel Özellikleri: | Piksel Biçimi | 2560 (RGB) × 1440 [Quad-HD] | Nokta Aralığı | 0,036 × 0,108 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0.108 × 0.108 mm (Y × D) [235PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 276,48 × 155,52 mm (Y × D) | Çerçeve Alanı | - |
| Anahat Dim. | 282,68 × 178,66 mm (Y × D) | Anahat Derinliği | 2,1 / 2,3 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 16: 9 (Y: D) | Şekil Stili | İnce (PCBA Düz, T≤3,2 mm) | |
| Delikler ve Parantezler: | Olmadan | |||
| Diğer özellikler : | Ağırlık | 175 g (Maks.) | Yüzey | Yansıma önleyici, Sert kaplama (2H) |
| Temel Bilgiler: | Parlaklık | 340 cd / m² (Tipik) | Kontrast Oranı | 1000: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 89/89/89/89 (Tipik) (CR≥10) | Optik Mod | IPS, Normalde Siyah, Geçirgen | |
| Yönü Görüntüleme | Simetri | Tepki Süresi | 25 (Tipik) (Tr + Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 16,7 M (8 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1.40 / 1.60 (Typ./Max.)(13 puan) |
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Ömür | 15K (Min.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | - | Durum | Kenar ışığı tipi | |
| Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | LED Sürücülü |
| Sürücü Elektrik: | Gerilim Girişi | 5.0 / 12.0 / 21.0V (Min./Tip./Maks.) | Akım Girişi | - | ||
| Tüketim | 2,64 / 2,91 W (Tip / Maks.) | |||||
| Sinyal Systerm: | eDP (4 Şerit) | Mantık Gerilimi | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 406 / 785mA (Tip / Maks.) | ||
| Tüketim | 1,34 / 2,59 W (Tip / Maks.) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | |||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| I-PEX | 20455-040E-12 | 0,5 mm | 40 iğne | 1 parça | ||

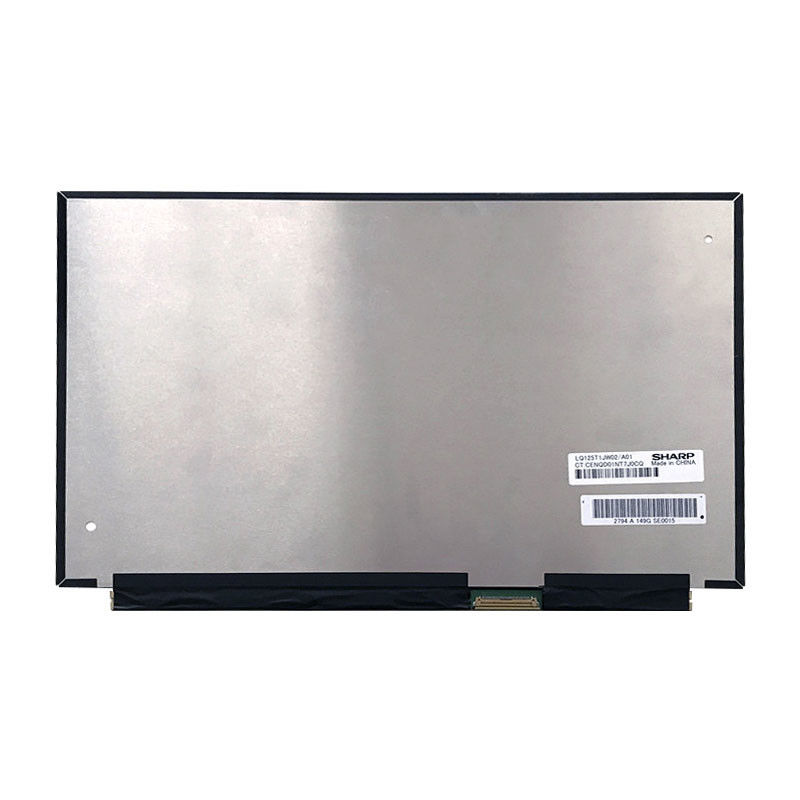

LQ125T1JW02 ekranı destekler 2560 (RGB) × 144016: 9 (G: Y) en boy oranına sahip (Quad-HD), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 276,48 (G) × 155,52 (Y) mm aktif alana, 282,68 (G) × 178,66 (Y) × 2,3 (D) mm dış hat boyutuna, Parlama Önleyici, Sert kaplama (2H) ), net ağırlık 175 g (Maks.), İnce şekil tipi (PCBA Düz, T≤3,2 mm).Bir IPS, Normalde Siyah, Geçirgen LCM ürünü olarak LQ125T1JW02, 340 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 89/89/89/89 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve ayrıca% 72 renk gamı (NTSC) performansıyla sunulur.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
