Ürün ayrıntıları:
|

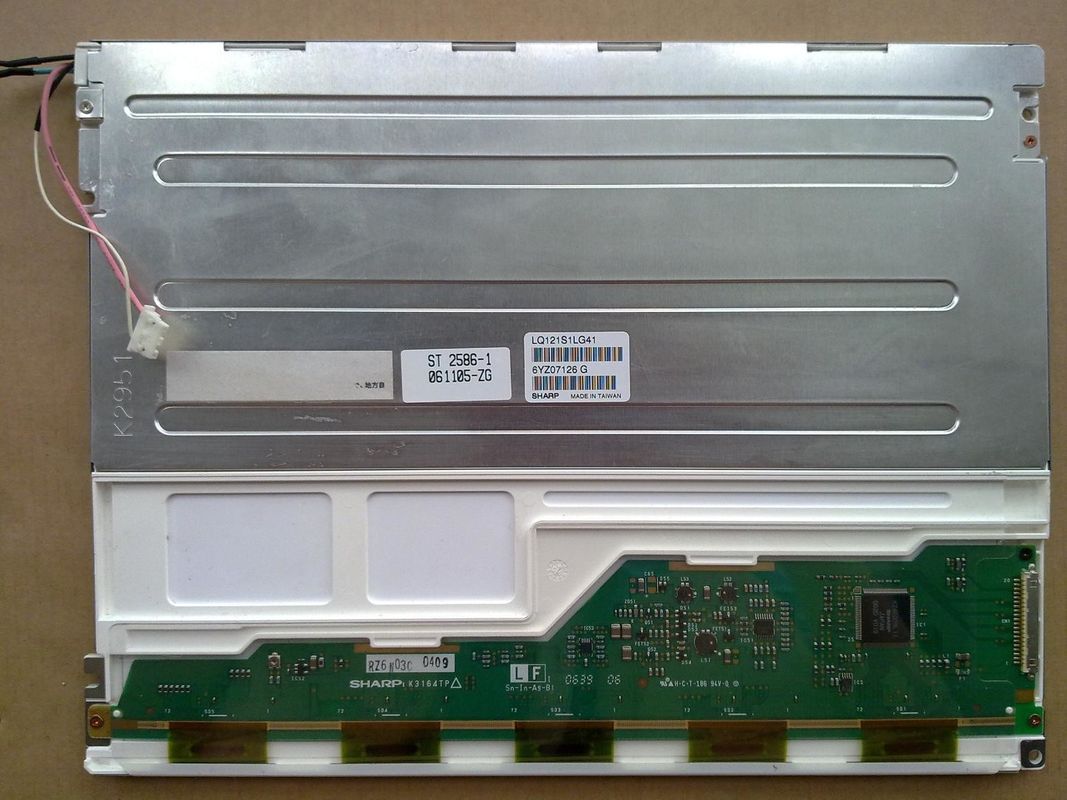

| Çapraz Boyut: | 12,1 inç | model: | LQ121S1LG41 |
|---|---|---|---|
| Parlaklık: | 370cd / m | Piksel Biçimi: | 800 (RGB) × 600 [SVGA] 82PPI |
| arayüz türü: | LVDS (1 kanal, 6 bit), 20 pimli Konektör | Işık kaynağı: | CCFL [2 adet], 50K saat, W / O Sürücüsü |
| çevre: | Operating Temperature: -10 ~ 65 °C ; Çalışma Sıcaklığı: -10 ~ 65 ° C; Storage Tempe | Görüş açısı: | 70/70/50/60 |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ121 Serisi LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
| Panel Boyutu: | 12.1 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 800 (RGB) × 600, SVGA | RGB Dikey Şerit | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11.0 (Maks.) Mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 660 g (Maks.) | Yansıma önleyici, Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 370 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 450: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 70/70/50/60 (Tipik) (CR≥10) | saat 6 | 10/30 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 50 | % 69 | % 52 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 52 | % 37 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1,25 (Maks.) (5 puan) | ||
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 380 / 230mA (Tipik) (3.3 / 5.0V) | 3.3 / 5.0V (Tip.) | - | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | LVDS (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JAE | FI-SE20M | 1 parça | 1,25 mm | 20 iğne | LVDS-20P1C6B-070D | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | Düz | 2 parça | 50K (Min.) | Değiştirilebilir (LQ0DDB5399) | |
| CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 3.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | 583V (Tip.) | 7,0 W (Tip.) | ||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 1200 / 1500V (Maks.) (Ta = + 25 / -10 ℃) | 40/60 / 80KHz (Min./Tip./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | Bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | BHR-03VS-1 | 2 parça | 4,0 mm | 3 iğne | BLL-3PINS-HNL | |
LQ121S1LG41 ekranı destekler 800 (RGB) × 6004: 3 (G: Y) en boy oranına sahip (SVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 246 (G) × 184.5 (Y) mm aktif alana, 276 (G) × 209 (Y) × 11 (D) mm dış hat boyutuna, 249.0 (G) × 187.5 görüş alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 660g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ121S1LG41, 370 cd / m² ekran parlaklığı sağlayabilir 450: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, en iyi görüş yönü saat 6'da ve tepki süresi 10/30 (Tip.) (Tr / Td) ms.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece% 50 renk gamı (NTSC) performansıyla birlikte 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
