Ürün ayrıntıları:
|
| Panel Boyutu: | 12.1inch | Panel Modeli: | LQ121S1DG43 |
|---|---|---|---|
| Parlaklık: | 370 cd / m² (Tip.) | çözüm: | 800 (RGB) × 600, SVGA, 82PPI |
| Lamba tipi: | 2 adet CCFL, 50K saat, Sürücüsüz | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 41 pin Konektör |
| Görüş açısı: | 70/70/50/60 | çevre: | Operating Temp.: -10 ~ 65 °C ; Çalışma Sıcaklığı: -10 ~ 65 ° C; Storage Temp.: -30 |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ121 Serisi LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 370 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 450: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 70/70/50/60 (Tipik) (CR≥10) | 10/25 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 50 | % 69 | % 52 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 52 | % 37 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,25 (Maks.) (5 puan) | ||
| Ekran boyutu : | 12.1 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 800 (RGB) × 600, SVGA | RGB Dikey Şerit | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11.0 (Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 660 g (Maks.) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Delikler ve Parantezler: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7) | |||
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | 50K (Min.) | 2 parça | Düz | Değiştirilebilir | |
| CCFL Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 583V (Tip.) | 3.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | 7,0 W (Tip.) | ||||
| Çalışma Frekansı | Başlangıç Gerilimi | |||||
| 35/60 / 80KHz (Min./Tip./Maks.) | 1200 / 1500V (Maks.) (Ta = + 25 / -10 ℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHR-03VS-1 | 2 parça | 3 iğne | 4,0 mm | BLL-3PINS-HNL | |
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Tipik) (VCC) | 380 / 230mA (Tipik) (ICC) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.8V;2.1V≤VIH | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 kanal, 6 bit) | Bağlayıcı | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 41 iğne | 1.0 mm | DRGB-41P1C6B-010A | |||

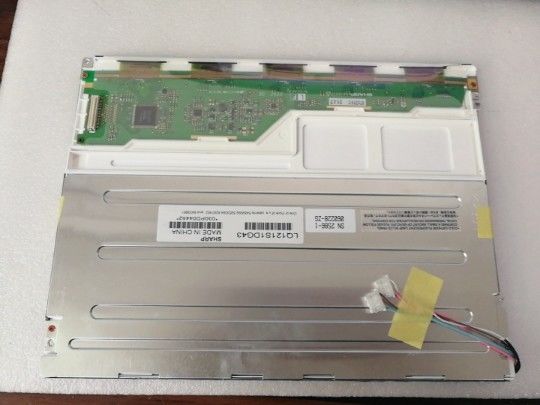

LQ121S1DG43 ekranı destekler 800 (RGB) × 6004: 3 (G: Y) en boy oranına sahip (SVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 246 (G) × 184.5 (Y) mm aktif alana, 276 (G) × 209 (Y) × 11 (D) mm dış hat boyutuna, 249.0 (G) × 187.5 görüş alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 660g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ121S1DG43, 370 cd / m² ekran parlaklığı sağlayabilir 450: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece% 50 renk gamı (NTSC) performansıyla birlikte 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
