Ürün ayrıntıları:
|

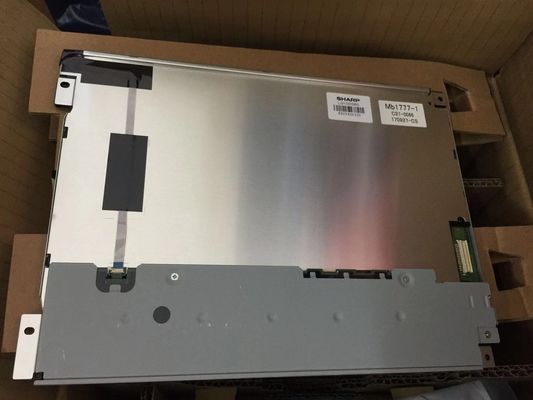

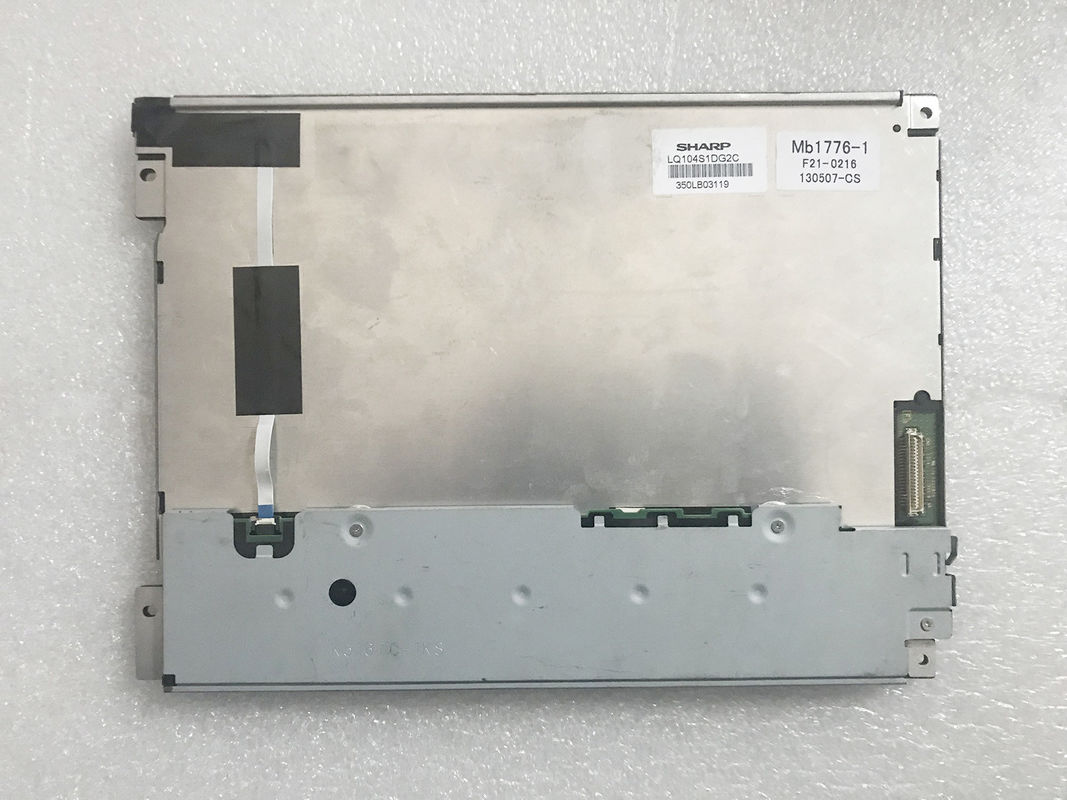

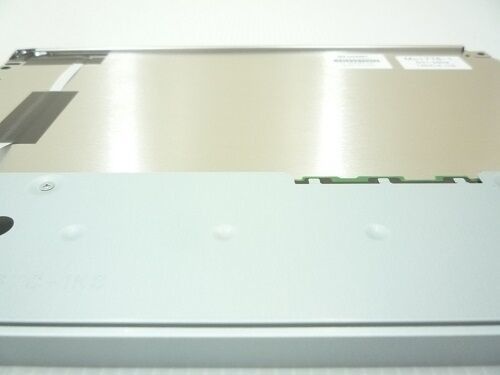

Marka: | Keskin | model: | LQ104S1DG2C |
---|---|---|---|
Piksel Biçimi: | 800 (RGB) × 600 [SVGA] 96PPI | Çapraz Boyut: | 10.4 inç |
Işık kaynağı: | WLED, 50K saat, LED Sürücülü | Parlaklık: | 350 cd / m² (Tip.) |
arayüz türü: | Paralel RGB (1 kanal, 6 bit) 41 pimli Konektör | çevre: | Operating Temperature: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Tempe |
Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
LQ104 Serisi LQ104S1DG51 LQ104S1DG34 LQ104S1DG31 LQ104S1DG2C
Piksel Özellikleri: | çözüm | 800 (RGB) × 600, SVGA | Nokta Aralığı (mm) | 0,088 × 0,264 (Y × D) |
---|---|---|---|---|
Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,264 × 0,264 (Y × D) [96PPI] | |
Mekanik Boyut: | Aktif Alan (mm) | 211,2 (Y) × 158,4 (D) | Çerçeve Alanı (mm) | 214,6 (Y) × 162,4 (D) |
Anahat Ölçü (mm) | 246,5 (Y) × 179,3 (D) | Derinlik (mm) | 11.0 (Maks.) | |
Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | |
En Boy Oranı | 4: 3 (Y: D) | Oryantasyon | Manzara türü | |
Montaj : | Yüz montaj delikleri (2-Φ3.4, 2-R1.7) | |||
Diğer Özellikler: | Ağırlık | 550 g (Tipik) | Tedavi | Yansıma önleyici, Sert kaplama (3H) |
Temel Bilgiler: | Parlaklık (cd / m²) | 350 (Tipik) | Kontrast Oranı | 500: 1 (Tipik) (Aktarıcı) |
---|---|---|---|---|
Görüş açısı | 70/70/50/60 (Tipik) (CR≥10) | Ekran modu | TN, Normalde Beyaz, Geçirgen | |
En iyi görünüm | saat 6 | Yanıt (ms) | 35 (Tipik) (Tr + Td) | |
Renk Performansı: | Beyaz Koordinat | X: 0.305;Y: 0,310 | Ekran Renkleri | 262 K (6 bit) |
Renk sıcaklığı | 7181K | Beyaz Tekdüzelik | 1,45 (Maks.) (5 puan) |
Sinyal Elektrik: | Gerilim beslemesi | 3,3V (Tip.) | Akım kaynağı | 250 / 350mA (Tip / Maks.) | ||
---|---|---|---|---|---|---|
Sinyal Tipi: | Paralel RGB (1 kanal, 6 bit) | Sinyal Voltajı | - | |||
Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
HRS | DF9B-41P-1V (32) | 1 parça | 41 iğne | 1.0 mm |
Arka Işık Özellikleri: | Şekil | - | Tür | WLED | Durum | Kenar ışığı tipi |
---|---|---|---|---|---|---|
Değiştirme | - | Miktar | - | Ömür | 50K (Tipik) (Saat) | |
Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
Arka Işık Sürücüsü: | LED Sürücülü | |||||
Sürücü Elektrik: | Gerilim beslemesi | 12.0V (Tip.) | Akım kaynağı | 300 / 400mA (Tip / Maks.) |
LQ104S1DG2C ekranı destekler 800 (RGB) × 6004: 3 (G: Y) en boy oranına sahip (SVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,3 (Y) × 11 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 550g (Tip.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104S1DG2C, 350 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
