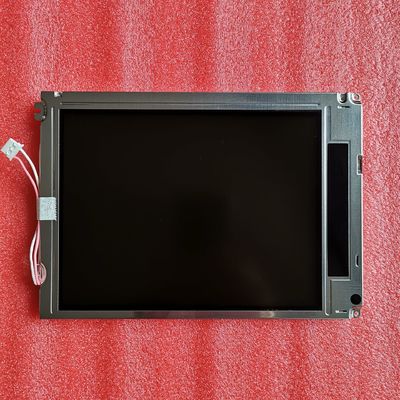

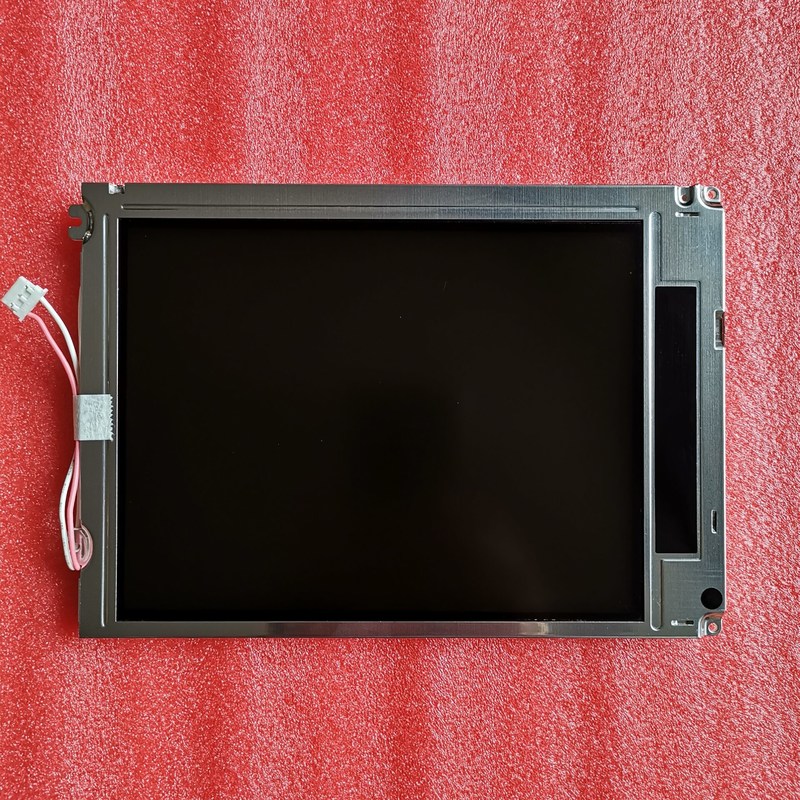

Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ084V1DG22 |
|---|---|---|---|
| Lamba tipi: | 1 adet CCFL, 50K saat | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör |
| Parlaklık: | 300 cd / m² (Tip.) | Panel Boyutu: | 8.4 İNÇ |
| çözüm: | 640 (RGB) × 480, VGA, 94PPI | çevre: | Operating Temp.: 0 ~ 55 °C ; Çalışma Sıcaklığı: 0 ~ 55 ° C; Storage Temp.: -25 ~ 70 |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ084 Serisi LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Panel Boyutu: | 8,4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0,089 × 0,270 mm | 0,267 × 0,270 mm [94PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 170,88 × 129,6 mm | 175,9 × 134,6 mm | 216 × 152,4 mm | 12,0 (Tipik) mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Yüz montaj delikleri (4 adet) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 410 ± 20 g | Parlama Önleyici (Bulanıklık% 28), Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 300 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 250: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 55/55/55/40 (Tipik) (CR≥10) | saat 12 | 20/40 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6172K | 262 K (6 bit) | X: 0,319;Y: 0,329 | |
| Parlaklık Değişimi: | 1,45 (Maks.) (5 puan) | ||
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 410 / 460mA (Tip / Maks. VCC = 3,3V) (ICC) | 3.3 / 5.0V (Tipik) (VCC) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | Paralel RGB (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| HRS | DF9BA-31P-1V | 1 parça | 1.0 mm | 31 iğne | DRGB-31P1C6B-010K | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 parça | 50K (Tipik) | - | |
| CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 2.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | 4,1 W (Tipik) | |||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 1300 / 1500V (Maks.) (Ta = + 25/0 ℃) | 20/45 / 70KHz (Min./Tip./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | Bağlayıcı | |||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | BHR-03VS-1 | 1 parça | 4,0 mm | 3 iğne | BLL-3PINS-HNL | |
LQ084V1DG22 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 170.88 (G) × 129.6 (Y) mm, dış hat boyutu 216 (G) × 152.4 (Y) mm, görüş alanı boyutu 175.9 (G) × 134.6 (Y) mm, Parlama Önleyici (Bulanıklık% 28), Sert kaplama (3H), 410 ± 20g net ağırlık.TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ084V1DG22, 300 cd / m² ekran parlaklığı sağlayabilir 250: 1 transimisif kontrast oranı, 55/55/55/40 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 20/40 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir ve böylece 262K renkten oluşan bir palet sunar.Bu ürün, arka ışık sistemi olduğu için 1 adet CCFL'yi benimsemiştir ve 50K saatlik bir çalışma ömrüne sahiptir.
