Ürün ayrıntıları:
|

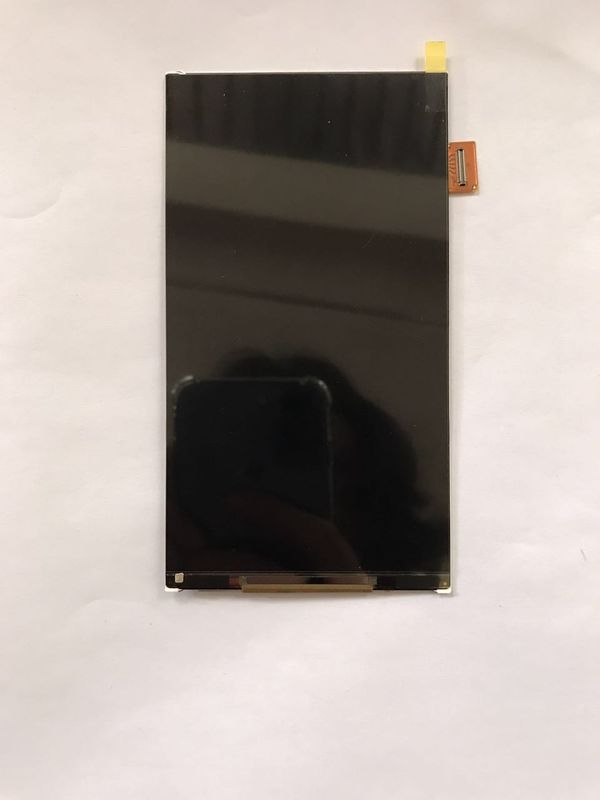

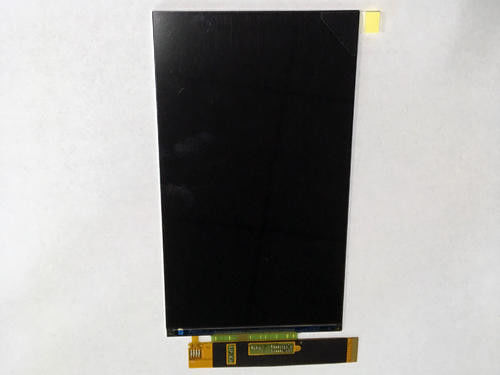

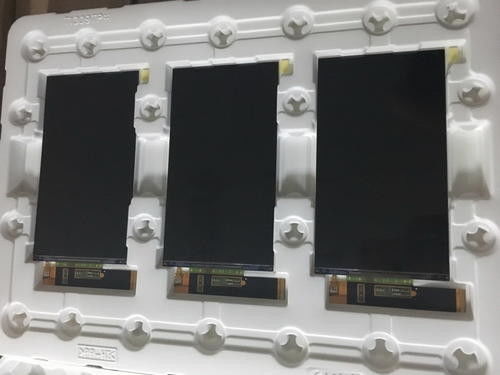

Marka: | Keskin | model: | LQ055T3SX03 |
---|---|---|---|
Piksel Biçimi: | 1080 (RGB) × 1920 [FHD] 403PPI | Parlaklık: | 450 cd / m² (Tip.) |
Çapraz Boyut: | 5.5 inç | Işık kaynağı: | WLED [6S2P], W / O Sürücüsü |
arayüz türü: | MIPI (4 veri şeridi), 30 pinli Konektör | çevre: | Operating Temperature: -20 ~ 60 °C ; Çalışma Sıcaklığı: -20 ~ 60 ° C; Storage Tempe |
Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
LQ055 Serisi LQ055T3SX03 LQ055T3SX02Z LQ055T3SX02
Temel Bilgiler: | Marka adı | Model adı | Tür | Model Takma Adı |
---|---|---|---|---|
KESKİN | LQ055T3SX03 | Oksit TFT-LCD, LCM | - | |
En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
-20 ~ 60 ° C | -30 ~ 70 ° C | - |
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
450 cd / m² (Tipik) | Yeni Mod2, Normalde Siyah, Geçirgen | 1000: 1 (Tipik) (Aktarıcı) | |
İyi Görüntü | Görüş açısı | Tepki Süresi | |
Simetri | 80/80/80/80 (Tipik) (CR≥10) | 35 (Maks.) (Tr + Td) (ms) | |
Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
6778K | 16,7 M (8 bit) | X: 0.308;Y: 0,327 | |
1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
% 71 | % 98 | % 74 | |
DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
% 74 | % 53 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Beyaz Tekdüzelik: | 1,18 / 1,33 (Typ./Max.)(9 puan) |
Ekran boyutu : | 5.5 " | |||
---|---|---|---|---|
Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
1080 (RGB) × 1920, FHD | RGB Dikey Şerit | 0,021 × 0,063 mm | 0,063 × 0,063 mm [403PPI] | |
Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
68,04 × 120,96 mm | - | 70,84 × 128,56 mm | 1,5 ± 0,15 mm | |
Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 9:16 | Portre türü | ||
Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
22,0 g (Tip.) | - | - |
Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
---|---|---|---|---|---|---|
1.8 / 5.0 / 5.0V (Tipik) (IOVCC / VSP / VSN) | 22.3 / 8.3 / 8.1mA (Tipik) (IOICC / ISP / ISN) | - | ||||
Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
MIPI (4 veri şeridi) | Bağlayıcı | - | ||||
Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
Molex | 503304-3010 | 1 parça | 30 iğne | 0,4 mm |
Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
---|---|---|---|---|---|---|
WLED | Kenar ışığı tipi | - | 6S2P | 2 dizeler | - | |
WLED Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
17,4 / 18,6V (Tip / Maks.) | 20mA (Tipik) | |||||
Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
Hayır | Panel sinyal arayüzüne dahildir | - |
LQ055T3SX03 ekranı destekler 1080 (RGB) × 1920Pikselleri RGB Dikey Şerit'te düzenlenmiş 9:16 (G: Y) en boy oranına sahip (FHD), Panelook hesaplamasına göre piksel yoğunluğu 403 PPI'dır.Mekanik detaylara gelince, 68,04 (G) × 120,96 (Y) mm aktif alana, 70,84 (G) × 128,56 (Y) × 1,65 (D) mm boyutlarına, 22,0 g (Tip) net ağırlığa sahiptir.Yeni Mod2, Normalde Siyah, Geçirgen LCM ürünü olarak LQ055T3SX03, 450 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 80/80/80/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetride en iyi görüş yönü ve 35 (Maks.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve ayrıca% 70 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilen arka ışık sistemi olduğundan 6S2P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsü gereklidir.
