Ürün ayrıntıları:
|
| model: | LQ050T5DG01 | Marka: | Keskin |
|---|---|---|---|
| Parlaklık: | 600 cd / m² (Tip.) | Görüş açısı: | 80/80/80/80 (Tip.) |
| Çapraz Boyut: | 5.0 inç | Piksel Biçimi: | 400 (RGB) × 240 [WQVGA] 94PPI |
| arayüz türü: | CMOS (1 kanal, 6 bit), 40 pimli FPC | çevre: | Operating Temperature: -30 ~ 85 °C ; Çalışma Sıcaklığı: -30 ~ 85 ° C; Storage Tempe |
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||

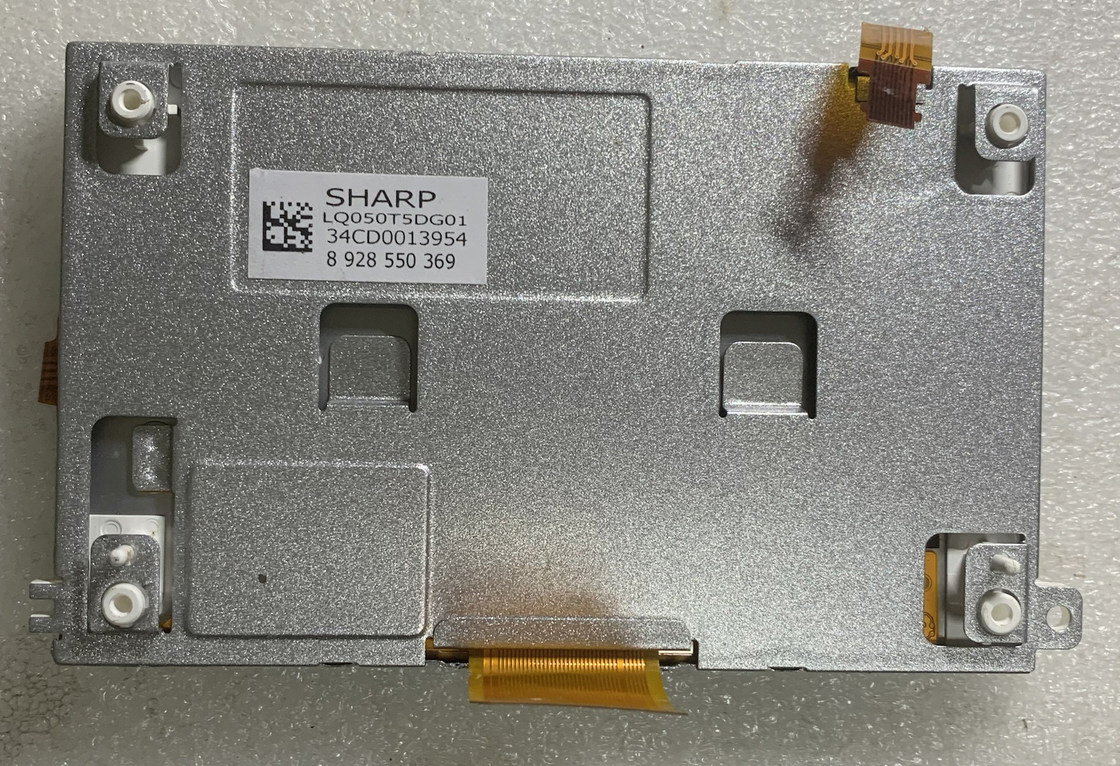

LQ050 Serisi LQ050T5DG02 LQ050T5DG01
| Ekran boyutu : | 5.0 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 400 (RGB) × 240, WQVGA | RGB Dikey Şerit | 0,090 × 0,270 mm | 0,270 × 0,270 mm [94PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 108 × 64,8 mm | 110,0 × 68,9 mm | 120,6 × 75,2 mm | 16,5 ± 0,3 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 15: 9 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 110 g (Tipik) | - | Parlama önleyici | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 600 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 800: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| - | 80/80/80/80 (Tipik) (CR≥5) | 35 (Tipik) (Tr + Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 7886K | 262 K (6 bit) | X: 0,295;Y: 0,310 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 51 | % 71 | % 53 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 53 | % 38 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,43 (Maks.) (9 puan) | ||
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 10K (Min.) | 4S2P | 2 dizeler | - | |
| WLED Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 12.2 / 13.2 / 14.5V (Min./Tip./Maks.) | 55 / 60mA (Tip / Maks.) | |||||
| Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | FPC | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 10 parça | 1 iğne | 0,5 mm | ||||
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3 / 9.0V (Tipik) (VCC / VDC) | 2,7 / 11mA (Tipik) (ICC / IDC) | - | ||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| CMOS (1 kanal, 6 bit) | FPC | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 40 iğne | 0,5 mm | ||||
LQ050T5DG01 ekranı destekler 400 (RGB) × 24015: 9 (G: Y) en boy oranına sahip (WQVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 108 (G) × 64,8 (Y) mm, dış hat boyutu 120,6 (G) × 75,2 (Y) × 16,8 (D) mm, görüş alanı boyutu 110,0 (G) × 68,9 (H) mm, Parlama Önleyici yüzey işleme ile, net ağırlık 110g (Tipik).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ050T5DG01, 600 cd / m² ekran parlaklığı, 800: 1 transimisif kontrast oranı, 80/80/80/80 (Tip.) (CR≥5) (L / R / U / D) görüş açısı ve 35 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece% 50 renk gamı (NTSC) performansıyla birlikte 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik çalışma ömrü olan arka ışık sistemi 4S2P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
