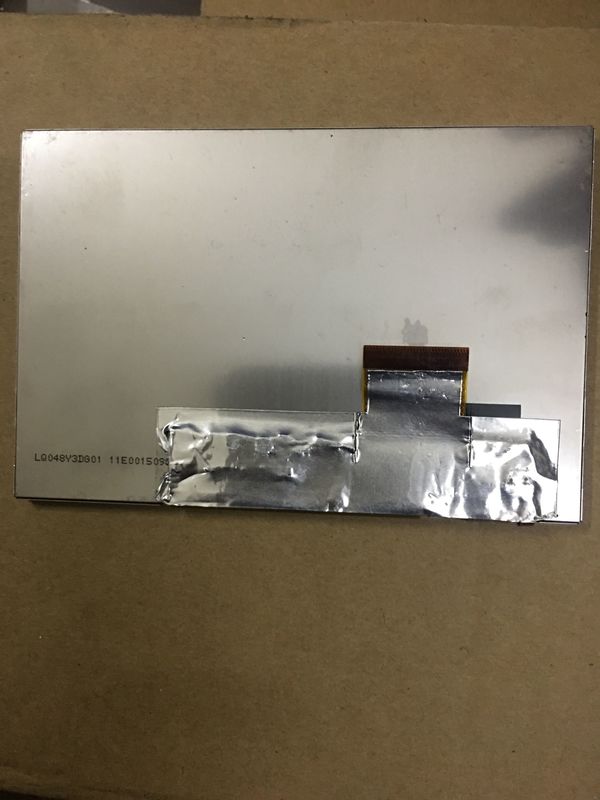

Ürün ayrıntıları:
|
| Marka: | Keskin | model: | LQ048Y3DG01 |
|---|---|---|---|
| Parlaklık: | 400 cd / m² (Tip.) | Çapraz Boyut: | 4.8 İnç |
| Piksel Biçimi: | 800 × 480 (RGB) [WVGA] 194PPI | Işık kaynağı: | WLED [9S2P], W / O Sürücüsü |
| arayüz türü: | Paralel RGB (1 kanal, 8 bit) + SPI 67 pimli FPC | çevre: | Operating Temperature: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 ° C; Storage Tempe |
| Vurgulamak: | LVDS TFT LCD Panel,WLED LVDS TFT Dokunmatik Panel |
||
LQ048 Serisi LQ048Y3DH01 LQ048Y3DG02 LQ048Y3DG01
| Temel Bilgiler: | Marka | KESKİN | Modeli | LQ048Y3DG01 |
|---|---|---|---|---|
| Tür | LCM a-Si TFT-LCD | İçin kullanılır |
|
|
| Ekran boyutu | 4.8 " | Takma ad | - | |
| Çevre: | Saklama derecesi. | -30 ~~ 85 ° C | Çalışma sıcaklığı. | -10 ~~ 70 ° C |
| RoHS | Titreşim | - |
| Piksel Özellikleri: | çözüm | 800 × 480 (RGB), WVGA | Nokta Aralığı (mm) | 0.1305 × 0.0435 (Y × D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Yatay Şerit | Piksel Aralığı (mm) | 0,1305 × 0,1305 (Y × D) [194PPI] | |
| Mekanik Boyut: | Aktif Alan (mm) | 104,4 (Y) × 62,64 (D) | Çerçeve Alanı (mm) | - |
| Anahat Ölçü (mm) | 116,5 (Y) × 77,9 (D) | Derinlik (mm) | 4.35 | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | |
| En Boy Oranı | 15: 9 (Y: D) | Oryantasyon | Manzara türü | |
| Dokunmatik panel : | Temas noktaları | - | Dokunmatik panel | 4-telli Dirençli Dokunuş |
| Diğer Özellikler: | Ağırlık | 76,0 g | Tedavi | Yansıma önleyici, Sert kaplama (2H) |
| Temel Bilgiler: | Parlaklık (cd / m²) | 400 (Tipik) | Kontrast Oranı | 500: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 80/80/55/80 (Tipik) (CR≥10) | Ekran modu | TN, Normalde Beyaz, Geçirgen | |
| En iyi görünüm | saat 6 | Yanıt (ms) | 30/30 (Tipik) (Tr / Td) | |
| Renk Performansı: | Beyaz Koordinat | X: 0,310;Y: 0,340 | Ekran Renkleri | 16,2 M (6 bit + FRC) |
| Renk sıcaklığı | 6551.000 | Beyaz Tekdüzelik | TBD |
| Sinyal Elektrik: | Gerilim beslemesi | 1.8 / 2.85V (Tip.) (VDDIO / VCI) | Akım kaynağı | 0,02 / 20,0mA (Tipik) (IDDIO / ICI) | ||
|---|---|---|---|---|---|---|
| Sinyal Tipi: | Paralel RGB (1 kanal, 8 bit) + SPI | Sinyal Voltajı | 0≤VIL≤0.2VDDIO;0.8VDDIO≤VIH≤VDDIO | |||
| Arayüz Özellikleri: | Durum | - | Tür | FPC | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| 1 parça | 67 iğne | 0,3 mm | ||||
| Arka Işık Özellikleri: | Şekil | 2 dizeler | Tür | WLED | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 9S2P | Ömür | - | |
| Lamba Elektrik: | Gerilim beslemesi | 28,8 / 31,5V (Tip / Maks.) | Akım kaynağı | 20mA (Tipik) | ||
| Tüketim | 1,15 W (Tip.) | |||||
| Arayüz Özellikleri: | Durum | - | Tür | Panel sinyal arayüzüne dahildir | ||
| Arka Işık Sürücüsü: | Hayır | |||||
LQ048Y3DG01 ekranı destekler 800 × 480 (RGB)15: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Yatay Şerit'te düzenlenmiştir.Mekanik detaylara gelince, 104,4 (G) × 62,64 (Y) mm aktif alan, 116,5 (G) × 77,9 (Y) mm dış hat boyutu, Parlama Önleyici yüzey işleme, Sert kaplama (2H), net ağırlık 76.0 g.TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ048Y3DG01, 400 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 80/80/55/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/30 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bit + FRC gri skala sinyali ile belirlenir ve böylece 16.2M renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilen arka ışık sistemi olduğundan 9S2P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsü gereklidir.
