Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ043T1DG03 |
|---|---|---|---|
| çözüm: | 480 (RGB) × 272, WQVGA, 128PPI | Panel Boyutu: | 4.3 inç |
| Lamba tipi: | 9S1P WLED, 7K saat, Sürücüsüz | Parlaklık: | 500 cd / m² (Tip.) |
| Sinyal Arayüzü: | Paralel RGB (1 kanal, 8 bit), 40 iğneli FPC | çevre: | Operating Temp.: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 ° C; Storage Temp.: -30 |
| Vurgulamak: | LVDS TFT LCD Panel,WLED LVDS TFT Dokunmatik Panel |
||
LQ043 Serisi LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 500 (Tipik) | 45/45/20/55 (Tipik) (CR≥10) | 30/30 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 6 | TN, Normalde Beyaz, Geçirgen | 300: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6551.000 | 16,7 M (8 bit) | X: 0,310;Y: 0,340 | |
| Beyaz Varyasyon: | 1,25 / 1,43 (Typ./Max.)(9 puan) | ||
| Panel Boyutu: | 4.3 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 480 (RGB) × 272 [WQVGA] | RGB Dikey Şerit | 0,198 × 0,198 [128PPI] | 0,066 × 0,198 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 95,04 (Y) × 53,856 (D) | 98,7 (Y) × 57,5 (D) | 105,5 (Y) × 67,2 (D) | 5.05 ± 0.3 mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 16: 9 (Y: D) | ||
| Dokunmatik ekran : | Kontrolör | Temas noktaları | Arayüz | TP Teknolojisi |
| Dokunmatik kontrolör olmadan | 1 puan | - | 4-telli Dirençli Dokunuş | |
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 62,0 g (Tip.) | - | Yansıma önleyici, Sert kaplama (2H) | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 9S1P | 1 dize | 7K (Min.) | - | |
| WLED Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 28,8 / 31,5V (Tip / Maks.) | 20mA (Tipik) | 123mW (Maks.) | ||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | FPC | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| 0,5 mm | 4 iğne | 1 parça | BLE-4PINS-CNNA | |||
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Tip.) (VCC / AVDD) | 0.5 / 8.0mA (Tipik) (ICC / IAVDD) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.2VCC;VIH≥0.8VCC | |||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | Paralel RGB (1 kanal, 8 bit) | FPC | ||||
| FPC Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| 0,5 mm | 40 iğne | 1 parça | DRGB-40P1C8B-060B | |||

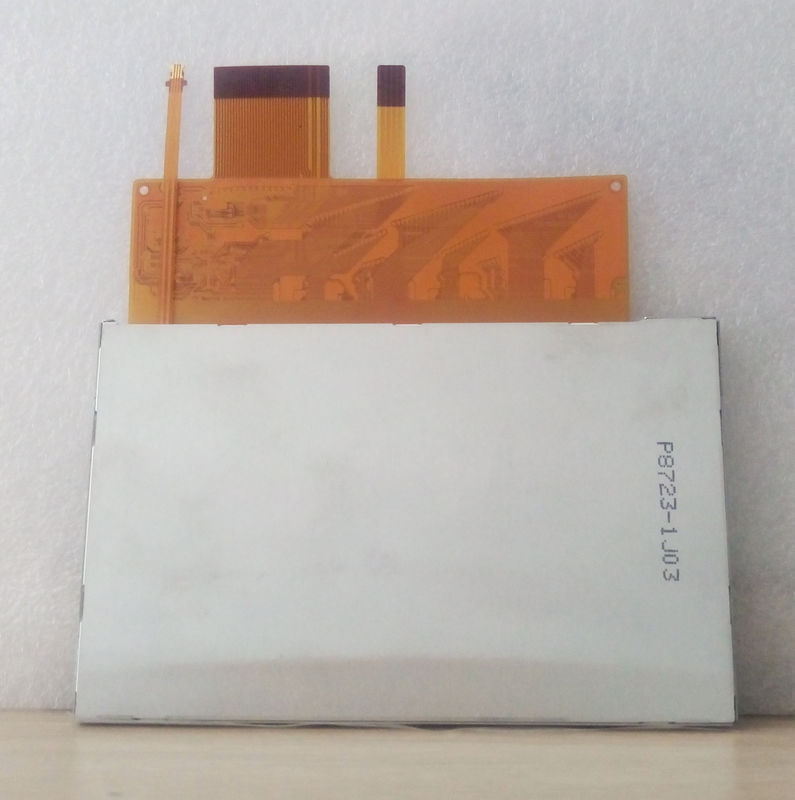

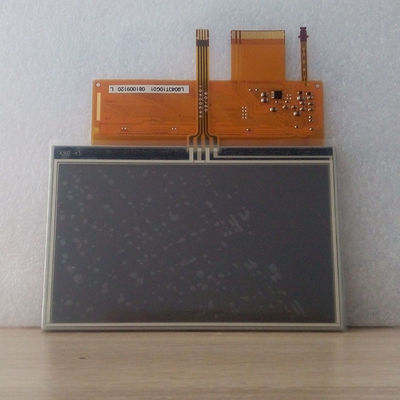

LQ043T1DG03 ekranı destekler 480 (RGB) × 27216: 9 (G: Y) en boy oranına sahip (WQVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, aktif alan 95.04 (G) × 53.856 (Y) mm, dış hat boyutu 105.5 (G) × 67.2 (Y) × 5.35 (D) mm, görüntüleme alanı boyutu 98.7 (G) × 57.5 (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (2H), net ağırlık 62.0 g (Tip.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ043T1DG03, 500 cd / m² ekran parlaklığı sağlayabilir 300: 1 transimisif kontrast oranı, 45/45/20/55 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/30 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir ve böylece 16.7M renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 7K saatlik çalışma ömrü olan arka ışık sistemi olarak 9S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
