Ürün ayrıntıları:
|
| Model adı: | LQ040Y3DX80 | Üretici firma: | Keskin |
|---|---|---|---|
| Ekran boyutu: | 4.0 İnç | Parlaklık: | 320 cd / m² (Tip.) |
| Arka Işık: | WLED, Sürücü Yok | Sinyal Türü: | Paralel RGB (1 kanal, 8 bit) + SPI, 51 pimli FPC |
| Piksel Sayısı: | 480 (RGB) × 800 (WVGA) 235PPI | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 80 ° C Çalışma Sıcaklığı: -20 ~ 70 ° C |
| Vurgulamak: | LVDS TFT LCD Panel,WLED LVDS TFT Dokunmatik Panel |
||

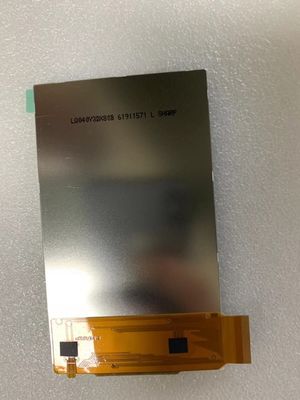

LQ040 Serisi LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| Piksel Özellikleri: | Piksel Biçimi | 480 (RGB) × 800 [WVGA] | Nokta Aralığı | 0,036 × 0,108 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0.108 × 0.108 mm (Y × D) [235PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 51,84 × 86,4 mm (Y × D) | Çerçeve Alanı | - |
| Anahat Dim. | 57,14 × 96,85 mm (Y × D) | Anahat Derinliği | 1,85 ± 0,15 mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Portre türü |
| En Boy Oranı | 3: 5 (Y: D) | Şekil Stili | ||
| Diğer özellikler : | Ağırlık | 21,3 g (Maks.) | Yüzey | - |
| Temel Bilgiler: | Parlaklık | 320 cd / m² (Tipik) | Kontrast Oranı | 800: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 85/85/85/85 (Tipik) (CR≥10) | Optik Mod | Yeni Mod2, Normalde Siyah, Geçirgen | |
| Yönü Görüntüleme | Simetri | Tepki Süresi | 40 (Tipik) (Tr + Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,300;Wy: 0,320 | Renk Numaraları | 16,7 M (8 bit) |
| Renk sıcaklığı | 7351.000 | Beyaz Tekdüzelik | - |
| Arka Işık Özellikleri: | Lamba Şekli | 1 dize | Lamba Tipi | WLED | Ömür | - |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | - | Durum | Kenar ışığı tipi | |
| Lamba Elektrik: | Gerilim Girişi | 25.2 ± 0.4V | Akım Girişi | 20mA (Tipik) | ||
| Tüketim | 504 / 840mW (Tip / Maks.) | |||||
| Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | Hayır |
| Sinyal Systerm: | Paralel RGB (1 kanal, 8 bit) + SPI | Mantık Gerilimi | 0≤VIL≤0.3IOVCC;0.7IOVCC≤VIH≤IOVCC | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 2.8 / 1.8V (Tipik) (VCI / IOVCC) | Akım Girişi | - | ||
| Tüketim | 75mW (Tipik) | |||||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | ||
| FPC Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| 0,3 mm | 51 iğne | 1 parça | ||||

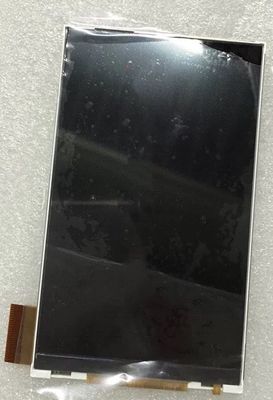

LQ040Y3DX80 ekranı destekler 480 (RGB) × 8003: 5 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 51,84 (G) × 86,4 (Y) mm, dış hat boyutu 57,14 (G) × 96,85 (Y) × 2 (D) mm, net ağırlık 21,3 g (Maks.).Yeni Mod2, Normalde Siyah, Geçirgen LCM ürünü olarak LQ040Y3DX80, 320 cd / m² ekran parlaklığı sağlayabilir 800: 1 transimisif kontrast oranı, 85/85/85/85 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 40 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve ayrıca% 70 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilen arka ışık sistemi olarak WLED'i benimsemiştir, ek olarak harici arka ışık sürücüsü gereklidir.
