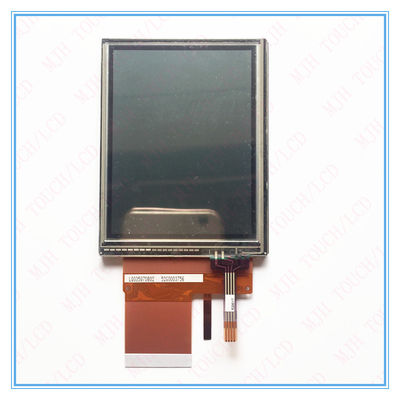

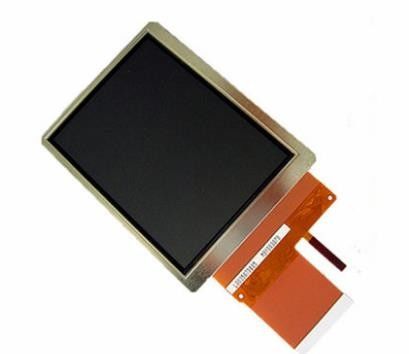

Ürün ayrıntıları:
|
| Panel Modeli: | LQ035Q7DB02R | Panel Markası: | Keskin |
|---|---|---|---|
| Panel Boyutu: | 3.5inç | çözüm: | 240 (RGB) × 320, QVGA, 113PPI |
| Parlaklık: | 50 cd / m² (Tipik) | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 50 pimli FPC |
| Lamba tipi: | WLED, 10K saat, Sürücüsüz | çevre: | Operating Temp.: -10 ~ 60 °C ; Çalışma Sıcaklığı: -10 ~ 60 ° C; Storage Temp.: -25 |
| Vurgulamak: | LCM 240 × 320RGB Keskin TFT LCD Panel,50nit Keskin TFT LCD Panel,LQ035Q7DB02R |
||
LQ035 Serisi LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Ekran boyutu : | 3,5 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 240 (RGB) × 320, QVGA | RGB Dikey Şerit | 0,0745 × 0,2235 mm | 0,2235 × 0,2235 mm [113PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 53,64 × 71,52 mm | 57,4 × 75,2 mm | 65 × 85 mm | 4,5 ± 0,3 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 3: 4 | Portre türü | ||
| Dokunmatik panel : | Temas noktaları | Sinyal Tipi | Kontrolör | Teknoloji |
| 1 puan | - | Dokunmatik kontrolör olmadan | 4-telli Dirençli Dokunuş | |
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 50,0 g (Tip.) | - | Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 50 cd / m² (Tipik) | TN, Normalde Beyaz, Transflektif | 70: 1 (Tipik) (Aktarıcı) 8: 1 (Tipik) (Yansıtıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 40/40/40/50 (Tipik) (CR≥2) | 30/50 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6476K | 262 K (6 bit) | X: 0,310;Y: 0,350 | |
| Verim : | 3D Teknolojisi | Dış Görünürlük | Yansıtma |
| - | Güneş Işığında Okunabilir | % 7/11 (Min./Tip.) |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 10K (Tipik) | - | - | - | |
| WLED Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 21,6V (Tip.), 24V (Maks.) | 15 / 20mA (Tip / Maks.) | 324mW (Tipik) | ||||
| Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | FPC | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 5 iğne | 0,5 mm | BLE-5PINS-ANNCN | |||
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -10.0V (Tipik) (VSHA / VSHD / VDD / VEE) | 3.0 / 2.0 / 0.10 / -0.10mA (Tipik) (ISHA / ISHD / IDD / IEE) | - | ||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 kanal, 6 bit) | FPC | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 50 iğne | 0,5 mm | ||||
LQ035Q7DB02R ekranı destekler 240 (RGB) × 3203: 4 (G: Y) en boy oranına sahip (QVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 53.64 (G) × 71.52 (Y) mm aktif alana, 65 (G) × 85 (Y) × 4.8 (D) mm dış hat boyutuna, 57.4 (G) × 75.2 görüntüleme alanı boyutuna sahiptir. (H) mm, Sert kaplama (3H) yüzey işleme ile, net ağırlık 50.0 g (Tip.).TN, Normalde Beyaz, Transflektif LCM ürünü olarak LQ035Q7DB02R, 50 cd / m² ekran parlaklığı 70: 1 transimisif kontrast oranı, 8: 1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/50 (Tip.) ( CR≥2) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 10K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
