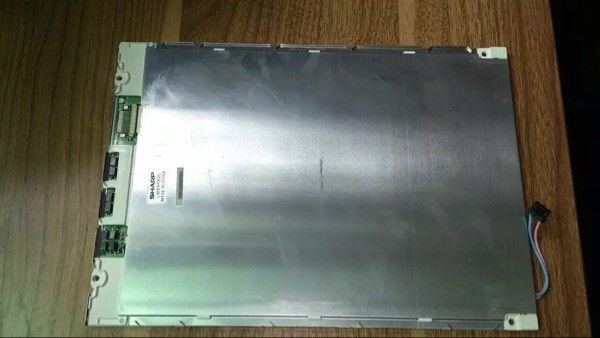

Ürün ayrıntıları:
|
model: | LM64P89N | Marka: | Keskin |
---|---|---|---|
tip: | FSTN-LCD, LCM | Parlaklık: | 75 cd / m² (Tipik) |
Çapraz Boyut: | 10.4 inç | Piksel Biçimi: | 640 × 480 [VGA] 76PPI |
Işık kaynağı: | CCFL [1 adet], 25K saat, W / O Sürücüsü | çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temperatu |
Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
Temel Bilgiler: | Marka | modeli | Tür | Model Takma Adı |
---|---|---|---|---|
KESKİN | LM64P89N | FSTN-LCD , LCM | - | |
Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
0 ~ 50 °C | -25 ~ 60 °C | - |
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
75 cd/m² (Tip.) | STN, Siyah/Beyaz (Pozitif), İletken | 18:1 (Tip.) (İletken) | |
Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
20/25/20/10 (Tip.)(CR≥4) | - | 200/150 (Tip.)(Tr/Td) (ms) | |
Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
- | tek renkli | - |
Panel Boyutu : | 10,4 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
640×480, VGA | Dikdörtgen | 0.330×0.330 mm | 0,330×0,330 mm [76PPI] | |
Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
211.17×158.37 mm | 223.0×169.0 mm | 286×190 mm | 7,0 (Maks.) mm | |
Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 4:3 (G : Y) | Manzara türü | ||
Sabitleme: | Sol, sağ çerçeve üzerinde yüze montaj delikleri (4-Φ3) | |||
Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
- | 450g (Tip.) | Parlama önleyici, Sert kaplama (3H) |
Arka Işık Özellikleri: | Tür | Durum | şekil | Miktar | Ömür(Saat) | Değiştirme |
---|---|---|---|---|---|---|
CCFL | Kenar ışık tipi | - | 1 parça | 25K(Tip.) | - | |
CCFL Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
5.0/6.0mA (Tip./Maks.) | 500V (Tip.) | 2.1W (Tip.) | ||||
Açma Gerilimi | Lamba Frekansı | |||||
1000/1500V (Min./Maks.) | ||||||
Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
- | bağlayıcı | Hayır | ||||
Arayüz Detayı | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
MITSUMI | M63M83-04 | 1 parça | 2,5 mm | 4 iğne | BLL-4PINS-HNNL |
Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
---|---|---|---|---|---|---|
24/36mA (Tip./Maks.) | 5.0V (Tip.) | 450/680mW (Tip./Maks.) | ||||
Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
- | bağlayıcı | Paralel Veri (4-bit) | ||||
Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
moleks | 53261-1510 | 1 parça | 1,25 mm | 15 iğne |
LM64P89N ekranı destekler 640×480(VGA) 4:3 (G:Y) en boy oranına sahip, pikselleri Dikdörtgen şeklinde düzenlenmiştir.Mekanik ayrıntılara gelince, 211,17(G)×158,37(Y) mm aktif alana, 286(G)×190(Y)×7(D) mm anahat boyutuna, 223.0(G)×169.0 izleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işlemeli, Sert kaplama (3H), 450g net ağırlık (Tip.).STN, Siyah/Beyaz (Pozitif), İletken LCM ürünü olan LM64P89N, 75 cd/m² ekran parlaklığı sağlayabilir 18:1 aktarıcı kontrast oranı, 20/25/20/10 (Tip.)(CR≥4) (L/ R/U/D) görüntüleme açısı ve 200/150 (Tip.)(Tr/Td) ms. tepki süresi, böylece bir Monokrom renk paleti sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 25K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
