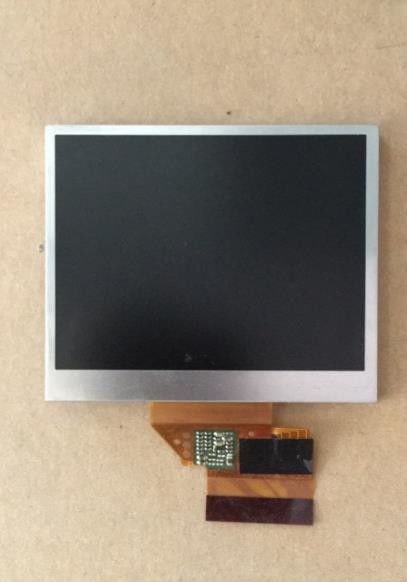

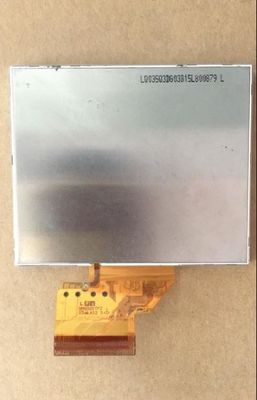

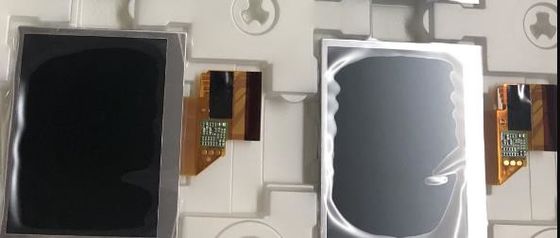

Ürün ayrıntıları:
|
Panel Markası: | Keskin | Panel Modeli: | LQ035Q3DG03 |
---|---|---|---|
Parlaklık: | 450 cd / m² (Tip.) | Panel Boyutu: | 3.5inç |
Lamba tipi: | 3S2P WLED, 50K saat, Sürücüsüz | çözüm: | 320 (RGB) × 240, QVGA, 115PPI |
Sinyal Arayüzü: | Paralel RGB (1 kanal, 8 bit) + SPI, 50 pimli FPC | çevre: | Operating Temp.: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 ° C; Storage Temp.: -30 |
Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
Ekran boyutu : | 3.5" | |||
---|---|---|---|---|
Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (Y×D) | Piksel Aralığı (Y×D) |
320(RGB)×240, QVGA | RGB Dikey Şerit | 0.0735×0.2205 mm | 0,2205×0,2205 mm [115PPI] | |
Mekanik Boyut : | Görüntüleme Alanı (Y×D) | Çerçeve Açıklığı (Y×D) | Genel Boyut (Y×D) | Genel Derinlik |
70.56×52.92 mm | 71.6×54.0 mm | 76,9×63,9 mm | 4,7±0,2 mm | |
Anahat Özellikleri: | Form Şekli | En Boy Oranı (S:D) | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 4:3 | Manzara türü | ||
Diğer Özellikler: | kitle | Panel Kapağı | Yüzey İşlem | |
42.0g (Tip.) | - | Parlama önleyici |
Sinyal Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
---|---|---|---|---|---|---|
3.3/3.3V (Tip.)(VDDIO/VCI) | 0,35/13.0mA (Tip.)(IDDIO/ICI) | - | ||||
Gösterge Sinyalleri için Gerilim : | 0≤VIL≤0.2VDDIO;0.8VDIO≤VIH≤VDDID | |||||
Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
Paralel RGB (1 kanal, 8 bit) + SPI | FPC | - | ||||
Arayüz Detayı : | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
1 parça | 50 iğne | 0,5 mm | DRGB-50P1C8B-040A |
Arka Işık Özellikleri: | Tür | Durum | Ömür(Saat) | Miktar | şekil | Değiştirme |
---|---|---|---|---|---|---|
WLED | Kenar ışık tipi | 50K(Tip.) | 3S2P | 2 dize | - | |
WLED Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
9,45/10.2V (Tip./Maks.) | 40/60mA (Tip./Maks.) | 756/1224mW (Tip./Maks.) | ||||
Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
Hayır | Panel sinyal arayüzüne dahildir | - |
Temel Bilgiler: | parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
450 cd/m² (Tip.) | TN, Normalde Beyaz, İletken | 300:1 (Tip.) (İletken) | |
İyi Görünüm | Görüş açısı | Tepki Süresi | |
saat 6 | 60/60/40/60 (Tip.)(CR≥10) | 30/30 (Tip.)(Tr/Td) (ms) | |
Ekran Rengi : | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
6551K | 16.7M (8-bit) | X:0.310;Y:0.340 |
LQ035Q3DG03 ekranı destekler 320(RGB)×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik detaylara gelince, 70,56(G)×52,92(Y) mm aktif alana, 76,9(G)×63.9(Y)×4,9(D) mm anahat boyutuna, 71,6(G)×54,0 görüş alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işlemeli, 42.0g net ağırlık (Tip.).Bir TN, Normalde Beyaz, Aktarıcı LCM ürünü olarak LQ035Q3DG03, 450 cd/m² ekran parlaklığı sağlayabilir 300:1 aktarıcı kontrast oranı, 60/60/40/60 (Tip.)(CR≥10) (Sol/U/U/ D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/30 (Tip.)(Tr/Td) ms'lik tepki süresi.
