Ürün ayrıntıları:
|
| Panel Boyutu: | 5,7 İNÇ | Panel Modeli: | LM32019P |
|---|---|---|---|
| Parlaklık: | 70 cd / m² (Tipik) | Çerçeve Açma: | 121,0 (G) × 91,6 (Y) mm |
| çözüm: | 320 × 240, QVGA, 70PPI | Sinyal Arayüzü: | Paralel Veri (4 bit), 12 iğneli FPC |
| çevre: | Operating Temp.: 0 ~ 45 °C ; Çalışma Sıcaklığı: 0 ~ 45 ° C; Storage Temp.: -25 ~ 60 | Lamba tipi: | 1 adet CCFL, 15K saat, Sürücüsüz |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Temel bilgi : | Panel Markası | KESKİN | Panel Modeli | LM32019P |
|---|---|---|---|---|
| diyagonal boyut | 5.7" | Uygulama | ||
| Panel Tipi | FSTN-LCD , LCM | Model Takma Adı | - | |
| Güvenilirlik : | Çalışma sıcaklığı. | 0 ~ 45 °C | Saklama derecesi. | -25 ~ 60 °C |
| Temel Bilgiler: | Parlaklık | 70 cd/m² (Tip.) | Kontrast Oranı | 10:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 25/25/15/30 (Tip.)(CR≥4) | Optik Mod | STN, Siyah/Beyaz (Negatif), İletken | |
| Yön Görüntüleme | - | Tepki Süresi | 350/170 (Tip.)(Tr/Td) (ms) | |
| Renk Performansı : | renklilik | - | Renk Numaraları | tek renkli |
| Renk sıcaklığı | - | Beyaz Tekdüzelik | 1,30/1,50 (Tip./Maks.)(5 puan) |
| Piksel Özellikleri: | Piksel Biçimi | 320×240 [QVGA] | Nokta Aralığı | 0,360×0,360 mm (Y×D) |
|---|---|---|---|---|
| Yapılandırma | Dikdörtgen | Piksel aralığı | 0,360×0,360 mm (Y×D) [70PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı | 115,17×86,37 mm (Y×D) | Çerçeve Alanı | 121,0×91,6 mm (Y×D) |
| Anahat Karart. | 166×109 mm (Y×D) | Anahat Derinliği | 7,5 (Maks.) mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4:3 (S:D) | Şekil Stili | ||
| Delikler ve Parantezler: | Yüze montaj delikleri (3-Φ3.0, 1-Φ2.8) | |||
| Diğer özellikler : | Ağırlık | 160g (Tip.) | Yüzey | - |
| Sinyal Sistemi : | Paralel Veri (4-bit) | Lojik Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik : | Voltaj Girişi | 5.0V (Tip.) | Akım Girişi | 1.2mA (Tip.) | ||
| tüketim | 46/70mW (Tip./Maks.) | |||||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | ||
| FPC Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| 1,25 mm | 12 iğne | 1 parça | ||||
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | CCFL | Ömür | 15K(Tip.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 1 parça | Durum | Kenar ışık tipi | |
| Lamba Elektrik : | Voltaj Girişi | 290±29V | Akım Girişi | 5.0±1mA | ||
| Sıklık | 20/60KHz (Min./Maks.) | Başlangıç Voltajı | 900V (Maks.)(Ta=+25℃) | |||
| tüketim | 1,45W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı : | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 1 parça | BLL-3PINS-HNL | |

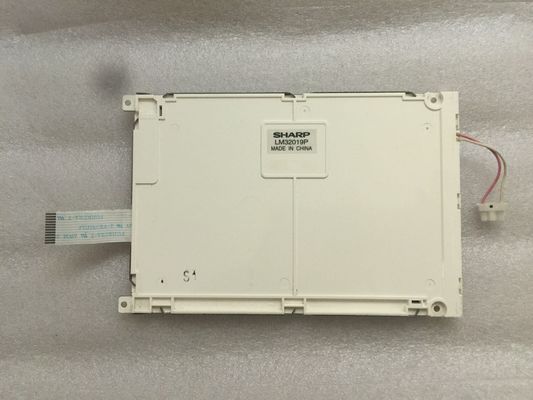

LM32019P ekranı destekler 320×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri Dikdörtgen şeklinde düzenlenmiştir.Mekanik detaya gelince, 115,17(G)×86,37(Y) mm aktif alana, 166(G)×109(Y) mm anahat boyutuna, 121,0(G)×91.6(Y) mm görüş alanı boyutuna sahiptir. 160g net ağırlık (Tip.).STN, Siyah/Beyaz (Negatif), İletken LCM ürünü olan LM32019P, 70 cd/m² ekran parlaklığı sağlayabilir 10:1 aktarıcı kontrast oranı, 25/25/15/30 (Tip.)(CR≥4) (L/ R/U/D) görüş açısı ve 350/170 (Tip.)(Tr/Td) ms. tepki süresi, böylece bir Monokrom renk paleti sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
