Ürün ayrıntıları:
|
Üretici firma: | Keskin | Model adı: | LQ101W3LG01 |
---|---|---|---|
Parlaklık: | 350 cd / m² (Tip.) | Ekran tipi: | LCM, a-Si TFT-LCD |
Ekran boyutu: | 10.1 İnç | Piksel Sayısı: | 1024 (RGB) × 600 (WSVGA) 117PPI |
Arka Işık: | WLED, 70K saat, LED Sürücülü | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -20 ~ 80 ° C Çalışma Sıcaklığı: -10 ~ 70 ° C |
Vurgulamak: | WLED Yüksek Parlaklıkta LCD Ekran,CCFL TFT LCD Ekran,SVGA Sharp TFT LCD Ekran |
Temel Bilgiler: | Parlaklık | 350 cd/m² (Tip.) | Kontrast Oranı | 500:1 (Tip.) (İletken) |
---|---|---|---|---|
Görüş açısı | 70/70/60/50 (Tip.)(CR≥10) | Optik Mod | TN, Normalde Beyaz, İletken | |
Yön Görüntüleme | - | Tepki Süresi | 16 (Tip.)(Tr+Td) (ms) | |
Renk Performansı : | renklilik | Gx:0.307;Y:0.329 | Renk Numaraları | 262K (6 bit) |
Renk sıcaklığı | 6813K | Beyaz Tekdüzelik | 1.33 (Maks.)(5 puan) | |
1931 Renk Gamlt : | NTSC Oranı | %49 | sRGB | %68 kapsama |
Adobe RGB | %52 kapsama | DCI-P3 | %51 kapsama | |
Rec.2020 | %37 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Piksel Özellikleri: | Piksel Biçimi | 1024(RGB)×600 [WSVGA] | Nokta Aralığı | 0,0725×0,2088 mm (Y×D) |
---|---|---|---|---|
Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,2175×0,2088 mm (Y×D) [117PPI] | |
Mekanik Boyut : | Görüntüleme Alanı | 222.72×125.28 mm (Y×D) | Çerçeve Alanı | 225.5×128.1 mm (Y×D) |
Anahat Karart. | 235,3×143 mm (Y×D) | Anahat Derinliği | 5,8/8,1 (Tip./Maks.) mm | |
Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
En Boy Oranı | 16:9 (S:D) | Şekil Stili | ||
Delikler ve Parantezler: | Sol, sağ çerçeve üzerinde yan montaj delikleri (4-M2) | |||
Diğer özellikler : | Ağırlık | 350g (Maks.) | Yüzey | Sert kaplama (3H) |
Sinyal Sistemi : | LVDS (1 kanal, 6 bit) | Lojik Voltaj | - | |||
---|---|---|---|---|---|---|
Sinyal Elektrik : | Voltaj Girişi | 3.3V (Tip.) | Akım Girişi | 110/300mA (Tip./Maks.) | ||
Arayüz Özellikleri: | Tür | bağlayıcı | Durum | |||
Bağlayıcı Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
SAAT | FH41-30S-0.5SH(05) | 0,5 mm | 30 iğne | 1 parça |
Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Ömür | 70K(Tip.) (Saat) |
---|---|---|---|---|---|---|
Değiştirme | - | Miktar | - | Durum | Kenar ışık tipi | |
Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | LED Sürücü ile |
Sürücü Elektrik : | Voltaj Girişi | 12.0V (Tip.) | Akım Girişi | 390/420mA (Tip./Maks.) |

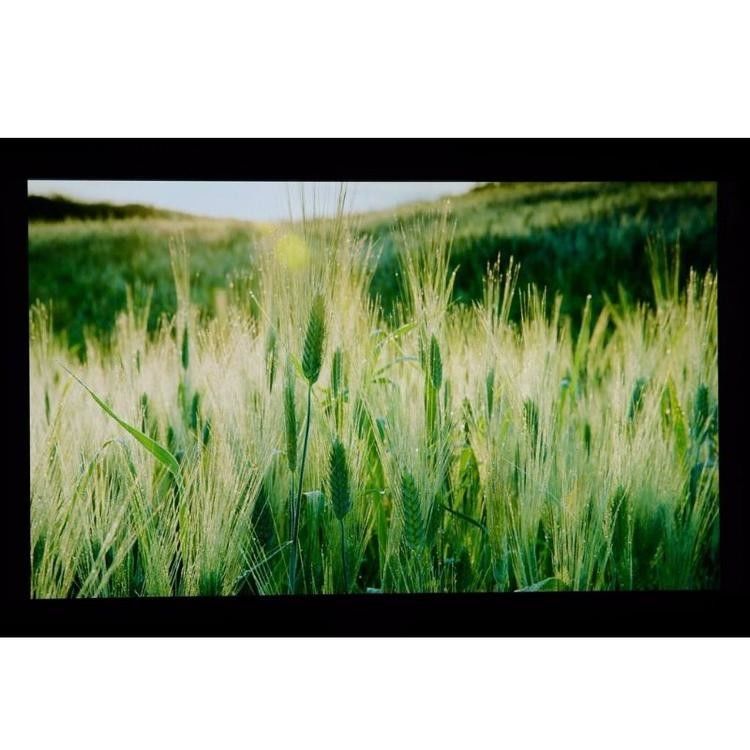

LQ101W3LG01 ekranı destekler 1024(RGB)×600(WSVGA), pikselleri RGB Dikey Şeritte düzenlenen 16:9 (G:Y) en boy oranına sahip.Mekanik ayrıntılara gelince, 222.72(G)×125.28(Y) mm aktif alana, 235.3(G)×143(Y)×8.1(D) mm anahat boyutuna, 225.5(G)×128.1 görüş alanı boyutuna sahiptir. (H) mm, Sert kaplama (3H) yüzey işlemeli, 350g net ağırlık (Maks.).Bir TN, Normalde Beyaz, İletken LCM ürünü olarak LQ101W3LG01, 350 cd/m² ekran parlaklığı sağlayabilir 500:1 aktarıcı kontrast oranı, 70/70/60/50 (Tip.)(CR≥10) (L/R/U/ D) görüş açısı ve 16 (Tip.)(Tr+Td) ms tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 6 bitlik gri tonlama sinyali ile belirlenir, böylece 262K renk paleti ve ayrıca %49 renk gamı (NTSC) performansı sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve LED Sürücülü 70K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
