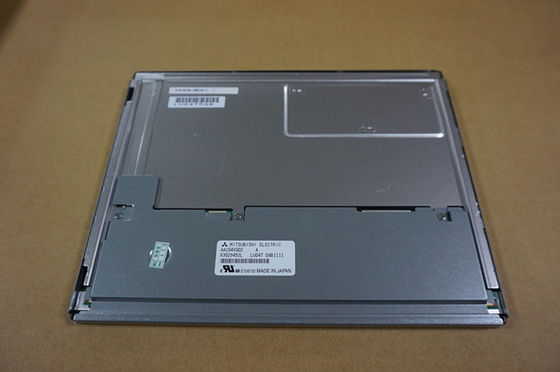

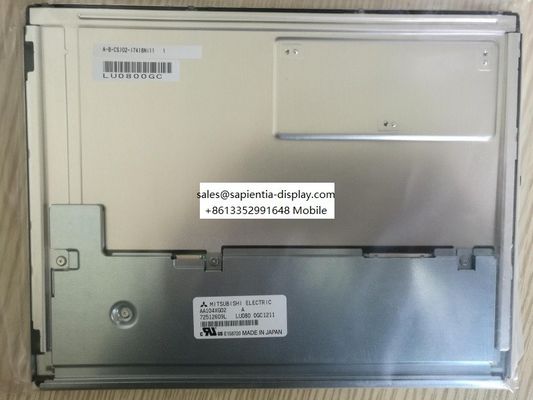

Ürün ayrıntıları:
|
| Model Numarası: | AA104XG02 | Marka: | mitsubishi |
|---|---|---|---|
| Boyut: | 10.4 inç. | Karar: | 1024(RGB)×768, XGA, 123PPI |
| Parlaklık: | 500 cd/m² (Tip.) | Sinyal Arayüzü: | LVDS (1 kanal, 6/8 bit), 20 pinli Konektör |
| Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | ||
| Vurgulamak: | WLED FSTN LCD ekran,WLED Endüstriyel TFT Ekran |
||
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1024 ((RGB) × 768, XGA | RGB Dikey Şerit | 0.0685×0.2055 mm | 0.2055×0.2055 mm [123PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 210.4×157.8 mm | 215.4×161.8 mm | 230×180.2 mm | 9.5±0,5 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4(W: H) | Manzara tipi | ||
| Bağlantı: | Sol, sağ çerçevesinde yan montaj delikleri (4-M3) | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 450g (Tip.) | Parlama karşıtı, sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 500 cd/m2 (Tip.) | SWV, normalde siyah, iletimli. | 10001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 85/85/85/85 (Tip) | Simetri | 12/12 (Tip) (Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 50 | % 70 | % 53 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 52 | % 37 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.30 (En fazla.) ((5 puan) | ||
| Güç tüketimi: | 5.5W (Tip.) |
|---|---|
| Çerçeve Hızı: | 60Hz |
| Ters tarama: | Evet (180°) |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 400/870mA (Tip/Max.) | 3.3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | Bağlantı | LVDS (1 ch, 6/8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| I-PEX | 20186-020E-11F | 1 adet | 1.25 mm | 20 iğne | LVDS-20P1C8B-010H | |

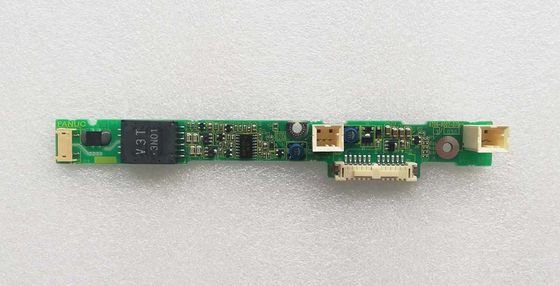

| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 100K ((Tip.) | - Hayır. | |
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Bağlantı | LED Sürücü ile | ||||
| Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| JAE | FI-S6P-HFE | 1 adet | 1.25 mm | 6 iğne | ||
| Şoför Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 350/430mA (Tip/En fazla.) | 12.0±1.2V | |||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 210.4 ((W) × 157.8 ((H) mm, kontur boyutu 230 ((W) × 180.2 ((H) × 10 ((D) mm, görüntüleme alanı boyutu 215.4 ((W) × 161.8 ((H) mm, Antiglare yüzey tedavisi ile, Hard kaplama (3H), net ağırlığı 450g (Tip). Bir SWV, Normalde Siyah, Transmissive LCM ürünü olarak,AA104XG02 500 cd/m2 ekran parlaklığı sağlar 10001 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 12/12 (Typ.) ((Tr/Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunarak, aynı zamanda renk gamutunun% 50'sinin (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 100K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştirAA104XG02 sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
