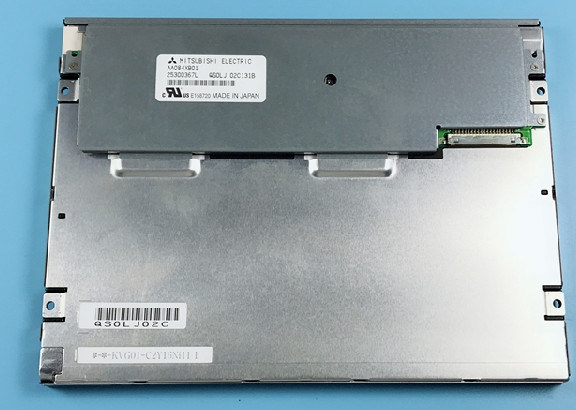

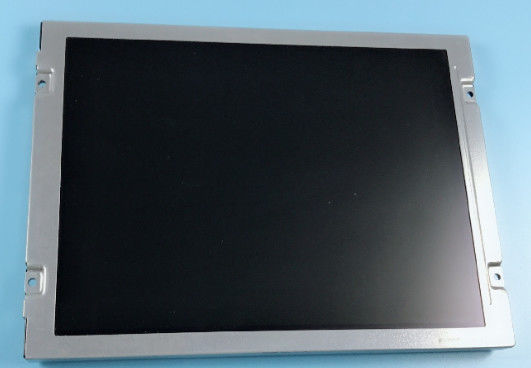

Ürün ayrıntıları:
|
| Model Numarası: | AA084SB11 | Marka: | mitsubishi |
|---|---|---|---|
| Boyut: | 8.4 inç. | Karar: | 800×600 RGB |
| Parlaklık: | 1200cd/m2 | Sıcaklık aralığı: | Operating Temperature: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 °C; Storage Temper |
| Lamba tipi: | WLED | Sinyal Arayüzü: | LVDS |
| Vurgulamak: | WLED FSTN LCD ekran,WLED Endüstriyel TFT Ekran |
||
| Temel Bilgi: | Marka | Model 1 Uyumlu | Türü | Model Takma Adları |
|---|---|---|---|---|
| AA084SB11 | a-Si TFT-LCD, LCM | T-55466D084J-LW-A-ACN | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panel Boyutu: | 8.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB Dikey Şerit | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 170.4×127.8 mm | 174.9×132,2 mm | 199.5×149 mm | 11.5 (tip.) mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4(W: H) | Manzara tipi | ||
| Bağlantı: | Yüz montaj delikleri (4-Φ3.4), yan montaj delikleri (4-M2) | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 365g (Tip.) | Parlama karşıtı, sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 1200 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 6001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 80/80/80/60 (Tip.) | Saat 6'da. | 4/12 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K/16.7M (6-bit / 8-bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 39 | % 54 | % 41 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 41 | % 29 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.30 (En fazla.) ((5 puan) | ||
| Performans: | 3D Tipi | Dışarıdan Görülebilirlik | Yansıtıcılık |
| - | Güneş Işığı Okulabilir | ||
| Güç tüketimi: | 6.9W (Tip.) |
|---|---|
| Çerçeve Hızı: | 60Hz |
| Ters tarama: | Evet (180°) |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 260/420mA (tip/max.) | 3.3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | Bağlantı | LVDS (1 ch, 6/8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| JAE | FI-SEB20P-HFE | 1 adet | 1.25 mm | 20 iğne | LVDS-20P1C8B-010H | |
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | 2 tel | 2 tel | 100K ((Tip.) | Değiştirilebilir | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 100/110mA (tip/max.) | 30/38.1V (tip/max.) | 6.0W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Bağlantı | - Hayır. | ||||
| Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1 adet | 1.0 mm | 6 iğne | BLE-6PINS-NNCAAC | |
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 170.4 ((W) × 127.8 ((H) mm, kontur boyutu 199.5 ((W) × 149 ((H) × 12 ((D) mm, görüntüleme alanı boyutu 174.9 ((W) × 132.2 ((H) mm, Anti-Glare yüzey tedavisi ile, sert kaplama (3H), net ağırlığı 365g (tip). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, AA084SB11 1200 cd / m2 ekran parlaklığı 600:1 transmissive kontrast oranı, 80/80/80/60 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 4/12 (Typ.) (Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 8 bit gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunarak, aynı zamanda 40% renk gamut performansı (NTSC) ile.Bu ürün, Edge light tipi olarak yerleştirilen ve 100K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak 2 dizelik WLED'yi benimsemiştirAA084SB11, sinyal girişi sistemi olarak LVDS'yi (1 ch, 6/8-bit) kullanır.3V (tip)- Evet.
