AA090TB01 Mitsubishi 9INCH 1280 × 768 RGB 800CD / M2 WLED LVDS Çalışma Sıcaklığı: -30 ~ 80 ° C ENDÜSTRİYEL LCD EKRAN

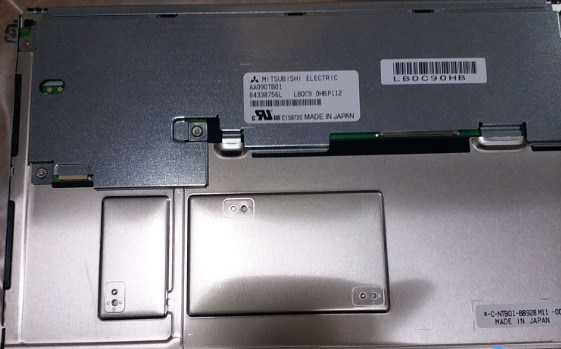

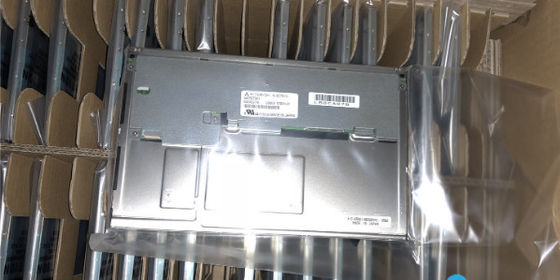

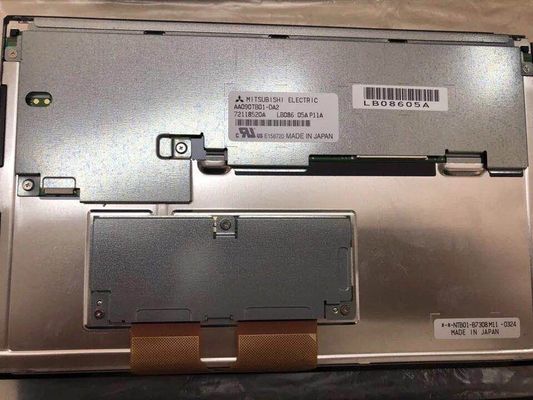

Büyük resim : AA090TB01 Mitsubishi 9INCH 1280 × 768 RGB 800CD / M2 WLED LVDS Çalışma Sıcaklığı: -30 ~ 80 ° C ENDÜSTRİYEL LCD EKRAN

Ürün ayrıntıları:

Menşe yeri:	Japonya
Marka adı:	Mitsubishi
Sertifika:	ISO9001
Model numarası:	AA090TB01

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 parça
Fiyat:	USD230
Ambalaj bilgileri:	Standart paketleme
Teslim süresi:	1-2 gün
Ödeme koşulları:	TT / PAYPAL / BATI BİRLİĞİ / ESCROW
Yetenek temini:	200pcs

İletişim

AA090TB01 Mitsubishi 9INCH 1280 × 768 RGB 800CD / M2 WLED LVDS Çalışma Sıcaklığı: -30 ~ 80 ° C ENDÜSTRİYEL LCD EKRAN

Açıklama

Model numarası:	AA090TB01	Marka:	Mitsubishi
boyut:	9 inç	çözüm:	1280 × 768 RGB
Parlaklık:	800CD / m2	Sıcaklık aralığı:	Operating Temp.: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Temp.: -30
Vurgulamak:	WLED FSTN LCD ekran , WLED Endüstriyel TFT Ekran

Mitsubishi AA090TB01 Uygulama Detayları

Temel Detay:

Üretici firma

Model adı

AA090TB01

Panel Tipi

a-Si TFT-LCD, LCM

Başka bir isim

Panel Boyutu

9.0 inç

İçin tasarlandı

En yüksek reyting :

OP Sıcaklığı

-30 ~ 80 ° C

ST Sıcaklığı

-30 ~ 80 ° C

RoHS

Titreşim Seviyesi

1,0 G (9,8 m / s²)

Mitsubishi AA090TB01 Optik Detaylar

Temel Bilgiler:

Parlaklık

800 cd / m² (Tipik)

Kontrast Oranı

1000: 1 (Tipik) (Aktarıcı)

İyi Görüntü

Simetri

Tepki Hızı

12/12 (Tip.) (Tr / Td) ms

Görüş açısı

85/85/85/85 (Tipik) (CR≥10)

Çalışma modu

SWV, Normalde Siyah, Geçirgen

Renk Performansı:

Renklilik

Gx: 0,313;Wy: 0,329

Destek Rengi

262K / 16,7M (6 bit / 8 bit)

Renk sıcaklığı

6485K

Beyaz Varyasyon

1,30 (Maks.) (5 puan)

1931 Renk Gamlt:

NTSC Oranı

% 50

sRGB

% 69 kapsama

Adobe RGB

% 52 kapsama

DCI-P3

% 52 kapsama

Rec. 2020

% 37 kapsama

Uyarılar

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

Dispaly Performansı:

Dış Görünürlük

Güneş Işığında Okunabilir

Geçirgenlik

Mitsubishi AA090TB01 Mekanik Detaylar

Piksel Özellikleri:

Piksel Sayısı

1280 (RGB) × 768, WXGA

Aranjman

RGB Dikey Şerit

Nokta Aralığı (G × Y)

0,051 × 0,153 mm

Piksel Aralığı (G × Y)

0,153 × 0,153 mm [166PPI]

Fiziksel boyut :

Aktif Görüntüleme

195,84 (G) × 117,504 (Y) mm

Genel Dim.

219 (G) × 136,2 (Y) mm

Çerçeve Açma

199,4 (G) × 120,7 (Y) mm

Genel Derinlik

9,5 ± 0,5 mm

Anahat Özellikleri:

Form Şekli

Düz Dikdörtgen

Oryantasyon

Manzara türü

En Boy Oranı (G: Y)

15: 9

Şekil Stili

Sabitleme:

Sol, sağ ön çerçevede yan montaj delikleri (4 M2)

Diğer detay:

kitle

330g (Tipik)

Yüzey

Yansıma önleyici, Sert kaplama (3H)

Mitsubishi AA090TB01 Elektronik Detayları

Yenileme hızı :

60 Hz

Ters Tarama:

Hayır

Toplam tüketim :

7,9 W (Tip.)

Mitsubishi AA090TB01 Arayüz Detayları

Sinyal Elektrik:

Giriş Akımı

320 / 740mA (Tip / Maks.)

Giriş gerilimi

3,3V (Tip.)

Tüketim

Sinyal Arayüzü

LVDS (1 kanal, 6/8-bit)

Mantık Gerilimi:

0≤VIL≤0.2VCC;0.8VCC≤VIH≤VCC

Arayüz Özellikleri:

Durum

Fiziksel Tip

Bağlayıcı

Arayüz Detayı:

Marka

Modeli

Pin Aralığı

Pinler

Miktar

Pin Ataması

JAE

FI-SE20P-HFE

1,25 mm

20 iğne

1 parça

LVDS-20P1C8B-015A

Mitsubishi AA090TB01 Aydınlatma Detayları

Lamba Özellikleri:

Lamba Tipi

WLED

Miktar

2 dizeler

Durum

Kenar ışığı tipi

Değiş tokuş

Hayır

Lamba Şekli

2 dizeler

Lamba Ömrü

100K (Tipik) (Saat)

Arayüz Özellikleri:

Durum

Fiziksel Tip

Bağlayıcı

Arayüz Detayı:

Marka

Modeli

Pin Aralığı

Pinler

Miktar

Pin Ataması

JAE

FI-S6P-HFE

1,25 mm

6 iğne

1 parça

Arka Işık Sürücüsü:

LED Sürücülü

Sürücü Elektrik:

Giriş gerilimi

12.0 ± 1.2V

Giriş Akımı

570 / 720mA (Tip / Maks.)

AA090TB01 ekranı destekler 1280 (RGB) × 76815: 9 (G: Y) en boy oranına sahip (WXGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 195,84 (G) × 117,504 (Y) mm, dış hat boyutu 219 (G) × 136,2 (Y) × 10 (D) mm, görüntüleme alanı boyutu 199,4 (G) × 120,7 (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 330g (Tipik).Bir SWV, Normalde Siyah, Geçirgen LCM ürünü olarak AA090TB01, 800 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 85/85/85/85 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 12/12 (Tip.) (Tr / Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bit / 8 bit gri tonlama sinyali ile belirlenir, böylece 262K / 16.7M renk paleti ve ayrıca% 50 renk gamı (NTSC) performansıyla sunulur .Bu ürün, LED Sürücülü, Edge ışıklı tipte yerleştirilmiş ve 100K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 2 telli WLED'i benimsemiştir.
