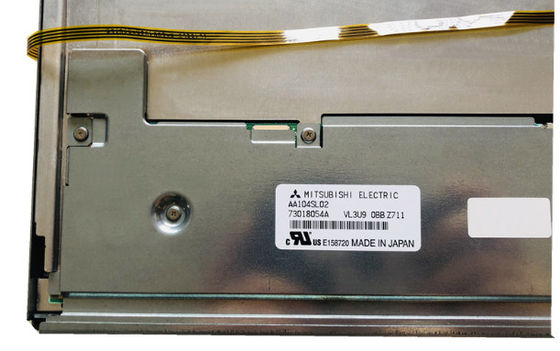

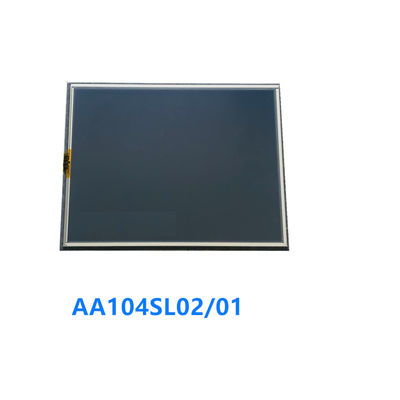

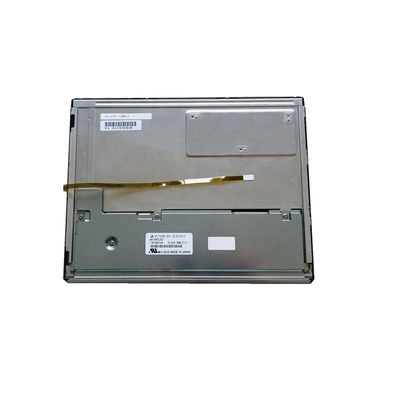

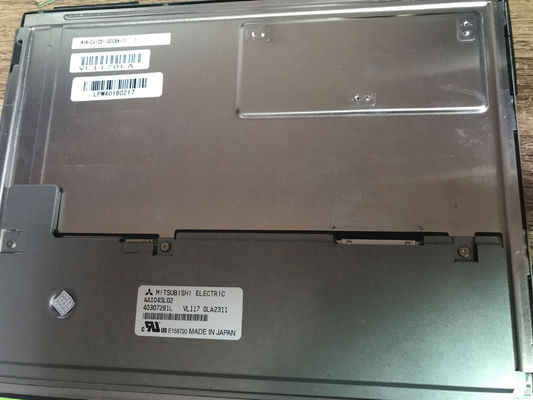

Ürün ayrıntıları:
|
| Model Numarası: | AA104SL02 | Marka: | mitsubishi |
|---|---|---|---|
| Boyut: | 10.4 İnç | Karar: | 800(RGB)×600 (SVGA) 96PPI |
| Parlaklık: | 700 cd/m² (Tip.) | Sıcaklık aralığı: | Depolama sıcaklığı: -30 ~ 80 °C |
| Vurgulamak: | WLED FSTN LCD ekran,WLED Endüstriyel TFT Ekran |
||
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
 |
AA104SL02 | a-Si TFT-LCD, LCM | - | |
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB Dikey Şerit | 0.088×0.264 mm | 0.264×0.264 mm [96PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 211.2×158.4 mm | 215.4×161.8 mm | 230×180.2 mm | 9.5±0,5 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4(W: H) | Manzara tipi | ||
| Bağlantı: | Sol, sağ çerçevesinde yan montaj delikleri (4-M3) | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 465g (Tip.) | Parlama karşıtı, sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 700 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 7001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 80/80/80/60 (Tip.) | Saat 6'da. | 4/12 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 41 | % 58 | % 43 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 43 | % 31 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.30 (En fazla.) ((5 puan) |
||
| Performans: | 3D Tipi | Dışarıdan Görülebilirlik | Yansıtıcılık |
| - | Güneş Işığı Okulabilir | ||
| Güç tüketimi: | 5.2W (Tip.) | |
|---|---|---|
| Çerçeve Hızı: | 60HzTers tarama:
| Evet (180°) |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 300/430mA (Tip/Max.) | 3.3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | Bağlantı | LVDS (1 ch, 6/8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| I-PEX | 20186-020E-11F | 1 adet | 1.25 mm | 20 iğne | LVDS-20P1C8B-010H | |
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı |
Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 100K ((Tip.) | - | |
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Bağlantı | LED Sürücü ile | ||||
| Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin AtamaH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1 adet | 1.25 mm | 6 iğne | ||
| Şoför Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 310mA (Tip.) | 12.0±1.2V | |||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 211.2 ((W) × 158.4 ((H) mm, kontur boyutu 230 ((W) × 180.2 ((H) × 10 ((D) mm, görüntüleme alanı boyutu 215 mm'dir.4 ((W) × 161.8 ((H) mm, Anti-Glare yüzey tedavisi, Sert kaplama (3H), net ağırlığı 465g (Tip). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, AA104SL02 700 cd/m2 ekran parlaklığı 700:1 transmissive kontrast oranı, 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve 4/12 (Typ.) ((Tr/Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunarak, aynı zamanda 40% renk gamut performansı (NTSC) ile.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 100K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştirAA104SL02 sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
