Ürün ayrıntıları:
|

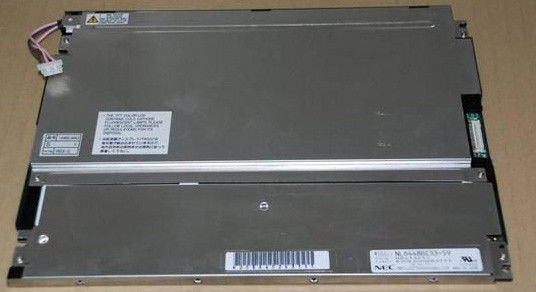

| Model numarası: | NL8060BC26-27 | Marka: | NEC |
|---|---|---|---|
| boyut: | 10.4 inç | çözüm: | 800 × 600RGB |
| Parlaklık: | 400cd / m2 | Lamba tipi: | CCFL |
| Sıcaklık aralığı: | Operating Temperature: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 ° C; Storage Tempe | ||
| Vurgulamak: | LVDS NEC TFT Ekran,VGA 76PPI TFT LCD Panel |
||
| Temel Bilgiler: | Marka | Modeli | Tür | Model Takma Adı |
|---|---|---|---|---|
 |
NL8060BC26-27 | a-Si TFT-LCD, LCM | - | |
| Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
|
-10 ~ 70 ° C | -20 ~ 80 ° C | 2,0 G (19,6 m / s²) | |
| İçin tasarlandı : |
|
|||
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 800 (RGB) × 600, SVGA | RGB Dikey Şerit | 0,088 × 0,264 mm | 0,264 × 0,264 mm [96PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 211,2 × 158,4 mm | 215,4 × 161,8 mm | 243 × 185,1 mm | 10,5 ± 0,5 mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Yüz montaj delikleri (2-Φ3.5, 2-R1.75) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 475 / 500g (Tip / Maks.) | Şeffaf, Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 400 cd / m² (Tipik) | SA-SFT, Normalde Siyah, Geçirgen | 700: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 88/88/88/88 (Tipik) (CR≥10) | Simetri | 25/25 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 40 | % 56 | % 42 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 42 | % 30 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1,25 / 1,40 (Typ./Max.)(5 puan) |
||
| Güç tüketimi : | 6,6 W (Tip.) |
|---|---|
| Kare hızı : | 60 Hz |
| Ters Tarama: | Evet (180 °) |
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 430 / 275mA (Tipik) (3.3V / 5.0V) | 3.3 / 5.0V (Tipik) (VCC) | - | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | CMOS (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| HRS | DF9C-41P-1V | 1 parça | 1.0 mm | 41 iğne | DRGB-41P1C6B-010B | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar |
Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | Düz | 2 parça | 50K (Tipik) | Değiştirilebilir (104LHS45) | |
| CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim |
|||
| 2.0 / 5.0 / 5.5mA (Min./Tip./Maks.) | 520V (Tip.) | |||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 850 / 1100V (Min.) (Ta = + 25 / -10 ℃) | 50 / 70KHz (Min./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | Bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | BHR-03VS-1 | 1 parça | 4.0 mm | 3 iğne | BLL-3PINS-LHH | |
