Ürün ayrıntıları:
|
Model adı: | LS010B7DH01 | Piksel Sayısı: | 128 × 128 129PPI |
---|---|---|---|
boyut: | 0,99 inç | Aranjman: | Dikdörtgen |
Kontrast Oranı: | 14: 1 (Tipik) (RF) | Görüş açısı: | 40/40/60/60 (Min.) (CR≥3) |
Tepki: | 10/20 (Tipik) (Tr / Td) ms | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 85 ° C Çalışma Sıcaklığı: -20 ~ 70 ° C |
Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,QVGA Sharp TFT LCD Ekran |
LS010 Serisi LS010B7DH02 LS010B7DH01
Temel Bilgiler: | Marka | modeli | Tür | Model Takma Adı |
---|---|---|---|---|
KESKİN | LS010B7DH01 | CG-Silikon , LCM | - | |
Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
-20 ~ 70 °C | -30 ~ 85 °C | - |
Panel Boyutu : | 0,99 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
128×128 | Dikdörtgen | 0.1955×0.1955 mm | 0.1955×0.1955 mm [129PPI] | |
Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
25.024×25.024 mm | - | 33×33.4 mm | 1.64±0.2 mm | |
Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
Düz Dairesel | 1:1 (G : Y) | Manzara türü | ||
Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
- | 3.70g (Tip.) | Parlama önleyici, Sert kaplama (3H) |
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
- | TN, Normalde Beyaz, Transflektif | 14:1 (Tip.) (Yansıtıcı) | |
Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
40/40/60/60 (Dk.)(CR≥3) | - | 10/20 (Tip.)(Tr/Td) (ms) | |
Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
7203K | Tek renkli (1 bit) | X:0.300;Y:0.330 | |
geçirgenlik: | %0,25 (Tip.)(Polarizer ile) | ||
Verim : | 3D Tipi | Dış Mekan Görünürlüğü | yansıtma |
- | Güneş Işığı Okunabilir | %17,0 (Tip.) |
Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
---|---|---|---|---|---|---|
- | 5.0/5.0V (Tip.)(VDD/VDDA) | - | ||||
Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
- | FPC | SPI | ||||
Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
1 parça | 10 iğne |

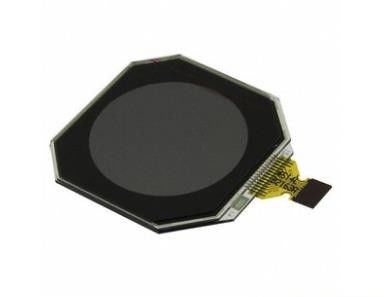

LS010B7DH01 ekranı destekler 128×128pikselleri Dikdörtgen şeklinde düzenlenmiş 1:1 (G:Y) en boy oranına sahip.Mekanik detaylara gelince, 25.024(G)×25.024(Y) mm aktif alana, 33(G)×33.4(Y)×1.84(D) mm anahat boyutuna, Parlama Önleyici yüzey işlemine, Sert kaplamaya (3H) sahiptir. ), net ağırlık 3,70g (Tip.).TN, Normalde Beyaz, Transflektif LCM ürünü olarak LS010B7DH01, 14:1 (Tip.) yansıtıcı kontrast oranı, 40/40/60/60 (Min.)(CR≥3) (L/R/U/D) sağlayabilir ) görüş açısı ve 10/20 (Tip.)(Tr/Td) ms tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 1 bitlik gri tonlama sinyali ile belirlenir ve böylece bir Monokrom renk paleti sunulur.Bu ürünün arka ışığı yok.LS010B7DH01, 5.0/5.0V (Tip.) güç kaynağı voltajına sahip 10 pinli FPC ile bağlanan sinyal giriş sistemi olarak SPI kullanır.
