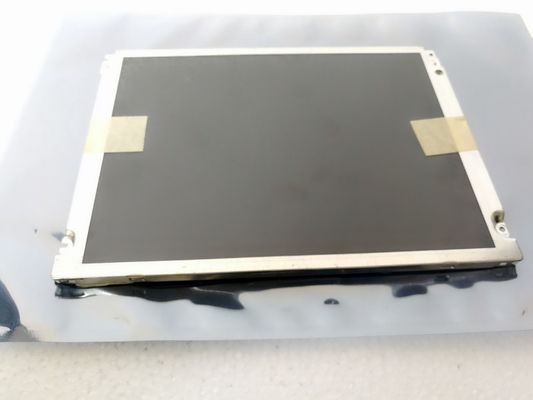

Ürün ayrıntıları:
|
| Model Numarası: | TM121SCS01 | Marka: | AVIC |
|---|---|---|---|
| boyut: | 12.1 inç | Karar: | 800(RGB)×600, SVGA, 82PPI |
| Parlaklık: | 400cd/m2 | Görüş açısı: | 70/70/50/60 (Tip.)(CR≥10) |
| Sıcaklık aralığı: | Operating Temp.: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 °C; Storage Temp.: -30 ~ | ||
| Vurgulamak: | QVGA TIANMA LCD Panel,SVGA TIANMA LCD Panel |
||
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Panel Boyutu: | 12.1 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB Dikey Şerit | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 246×184.5 mm | 249.0×188.3 mm | 279×209 mm | 11.0 (En fazla.) mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4(W: H) | Manzara tipi | ||
| Bağlantı: | Sol, sağ çerçevesinde yüz montaj delikleri (7 adet) | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 425 g | Antiglare | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 400 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 6001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 70/70/50/60 (Tip) | Saat 6'da. | 10/25 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 57 | % 79 | % 60 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 59 | % 43 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.25/1.33 (Tip/Max.) | ||
| Güç tüketimi: | 6.8W (Tip.) |
|---|---|
| Çerçeve Hızı: | 60Hz |
| Ters tarama: | - Hayır. |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 270/325mA (Tip/Max.) | 3.3V (Tip.) | - | ||||

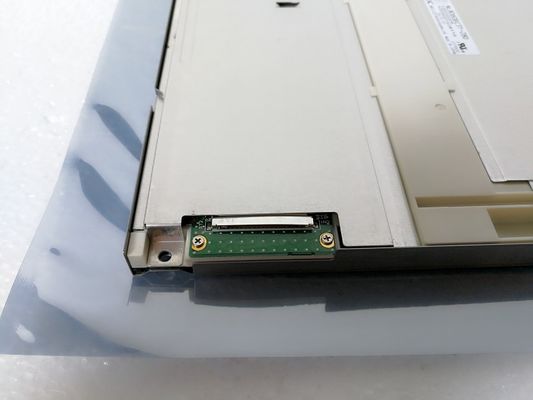

| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | Bağlantı | LVDS (1 ch, 6/8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| STM | MSB240420HE | 1 adet | 1.25 mm | 20 iğne | LVDS-20P1C8B-080B | |
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (Yukarı ve Alt) | Düz. | 2 adet | 50K ((Tip.) | - | |
| CCFL Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 6.0mA (Tip.) | 770V (Tip.) | |||||
| Açma Voltajı | Lamba sıklığı | |||||
| 930/1120V (Max.) ((Ta=+25/0°C) | 40/55/60KHz (Min./Tip/Max.) | |||||
| Arayüz Özellikleri: | Konum | Türü | CCFL Sürücüsü | |||
| - | Bağlantı | - Hayır. | ||||
| Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| JST | BHSR-02VS-1 | 2 adet | 3.5 mm | 2 iğne | BLL-2PINS-HL | |
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 246 ((W) × 184.5 ((H) mm, dış hat boyutu 279 ((W) × 209 ((H) × 11 ((D) mm, görüntüleme alanı boyutu 249.0 ((W) × 188.3 ((H) mmTM121SCS01, TN, Normalde Beyaz, Transmissive LCM ürünü olarak, 400 cd/m2 ekran parlaklığı 600:1 transmissive kontrast oranı sağlayabilir.70/70/50/60 (Tip.) (CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6'da ve yanıt süresi 10/25 (Tip.) (Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.2M renkler paletini sunarak, aynı zamanda 55% (NTSC) renk gamut performansı ile.Bu ürün Edge ışık tipi olarak yerleştirilen ve 50K saatlik bir çalışma ömrüne sahip olan 2 adet CCFL'yi arka ışık sistemi olarak benimsediTM121SCS01, sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.3V (tip)- Evet.
