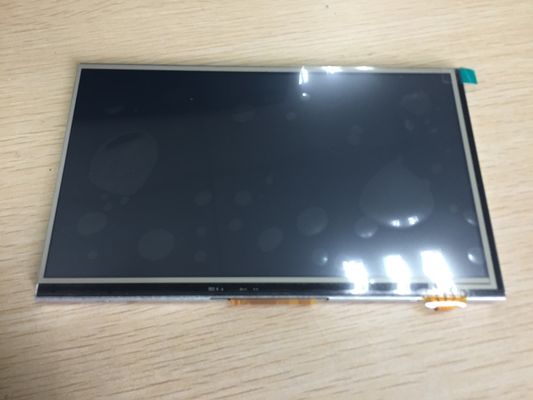

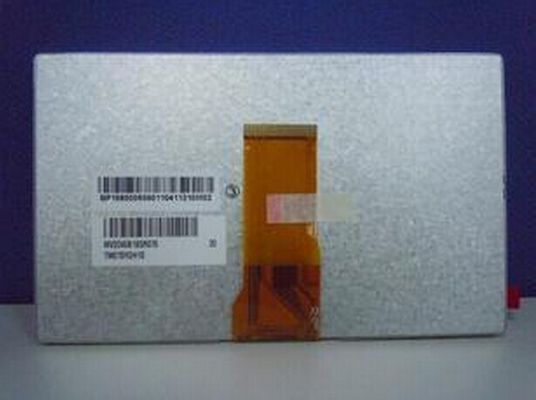

Ürün ayrıntıları:
|
| Model Numarası: | TM070RDHG71 | Marka: | TIANMA |
|---|---|---|---|
| boyut: | 7.0 inç | Karar: | 800(RGB)×480, WVGA, 134PPI |
| Parlaklık: | 555 cd/m2 (Tip.) | Görüş açısı: | 88/88/88/88 (Tipik)(CR≥10) |
| Sıcaklık aralığı: | Operating Temp.: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 °C; Storage Temp.: -30 ~ | Lamba tipi: | WLED |
| SIGNAL LNTERFACE: | LVDS | ||
| Vurgulamak: | QVGA TIANMA LCD Panel,SVGA TIANMA LCD Panel |
||
| Temel Bilgiler: | Panel markası | Panel Modeli | TM070RDHG71 | |
|---|---|---|---|---|
| Çapraz Boyut | 7.0" | Uygulama |
|
|
| Panel Türü | a-Si TFT-LCD, LCM | Model Takma Adları | - | |
| Güvenilirlik: | Operasyon Temp. | -20 ~ 70 °C | Depolama sıcaklığı. | -30 ~ 80 °C |
| Piksel Özellikleri: | Piksel Biçimi | 800 ((RGB) × 480 [WVGA] | Dot Pitch | 0.0642×0.1790 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.1926×0.1790 mm (H×V) [134PPI] | |
| Mekanik Boyut: | Ekran Alanı | 154.08×85.92 mm (H×V) | Bezel Bölgesi | - |
| Çizelge Dim. | 164.9×100 mm (H×V) | Çizelge Derinliği | 5.7±0.3 mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 169 (H: V) | Şekil tarzı | ||
| Delikler ve Koltuklar: | Seninle | |||
| Diğer özellikleri: | Ağırlık | 156g (Tip.) | Yüzey | Antiglare |
| Temel Bilgi: | Parlaklık | 555 cd/m2 (Tip.) | Kontrast oranı | 9001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 88/88/88/88 (Tip) ((CR≥10) | Optik Mod | SFT, Normalde Siyah, İletişimsel | |
| Görme Yönü | Simetri | Yanıt Zamanı | 30 (Tip) ((Tr+Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.308" Wy:0.332 | Renk Numaraları | 16.7M (8-bit) |
| Renk sıcaklığı | 6727K | Beyaz Tekdüzelik | 1.25/1.33 (Tip/Max.) | |
| 1931 Renk Sınıfı: | NTSC oranı | % 71 | sRGB | %95 kapsama |
| Adobe RGB | 73% kapsama | DCI-P3 | 73% kapsama | |
| Rek.2020 | % 53 kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve sıklığı: | 60Hz |
|---|---|
| Ters tarama: | Evet (U/D, L/R) |
| D-IC ayrıntıları: | COG Yerleşik HX8282-A02 + HX8664-B |
| Zaman Denetleyicisi (T-CON): | Gömülü T-CON |
| Arka ışık özellikleri: | Lamba şekli | Dizi | Lamba tipi | WLED | Yaşam süresi | 20K (Tip) (Saatlar) |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | 3S9P | Konum | Kenar ışığı tipi | |
| Lamba Elektrik: | Giriş voltajı | 9.3±0.3V | Geçerli Girdi | 180mA (Tip.) | ||
| Tüketim | 1.67±0.05W | |||||
| Arayüz Özellikleri: | Türü | Sinyal arayüzüne dahil | Konum | - | Fener Sürücüsü | - Hayır. |
| Sinyal sistemi: | Paralel RGB (1 ch, 6/8-bit) | Mantıksal Voltaj | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | Geçerli Girdi | - | ||
| Arayüz Özellikleri: | Türü | FPC | Konum | - | ||
| FPC ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| 0.5 mm | 50 iğne | 1 adet | ||||
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 154.08 ((W) × 85.92 ((H) mm, kontur boyutu 164.9 ((W) × 100 ((H) × 6 ((D) mm,Antiglare yüzey tedavisi ileTM070RDHG71, bir SFT, Normalde Siyah, Transmissive LCM ürünü olarak, 555 cd/m2 ekran parlaklığı 900:1 transmissive kontrast oranı, 88/88/88/88 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, Simetri üzerine en iyi görüntü yönü ve 30 (Typ.) ((Tr+Td) ms yanıt süresi. Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitlik gri ölçekli bir sinyalle belirlenir.Bu yüzden 16'dan oluşan bir paleti sunar..7M renkleri, aynı zamanda renk gamutunun% 70 (NTSC) performansıyla. Bu ürün, Edge ışık tipi olarak yerleştirilen ve 20K saatlik bir çalışma ömrüne sahip olan 3S9P WLED'yi arka ışık sistemine sahipti.Dış arka ışık sürücüsü ek olarak gereklidir.. TM070RDHG71, 50 pin FPC ile 3.3/11.9/20/-7V güç kaynağı voltajı ile bağlanan sinyal girişi sistemi olarak Paralel RGB (1 ch, 6/8-bit) kullanır (VDD/AVDD/VGH/VGL)
