Ürün ayrıntıları:
|
| Model Numarası: | TM068RDS02 | Marka: | AIVC |
|---|---|---|---|
| boyut: | 6.8 inç | Karar: | 800(RGB)×480 (WVGA) 138PPI |
| Parlaklık: | 400cd/m2 | Görüş açısı: | 75/75/60/70 (Tip.)(CR≥10 |
| Sıcaklık aralığı: | Depolama Sıcaklığı: -55 ~ 125 °C Çalışma Sıcaklığı: -40 ~ 85 °C | ||
| Vurgulamak: | LVDS TFT LCD Ekran,CCFL Sharp TFT LCD Ekran |
||
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|
| TM068RDS02 | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| -40 ~ 85 °C | -55 ~ 125 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 400 (Tip.) | 75/75/60/70 (Tip) ((CR≥10) | 20 (Tip) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Saat 12'de. | TN, Normalde Beyaz, Yayıcı | 500: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6645K | 16.7M (8-bit) | X:0.309Y:0.335 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 49 | % 69 | % 51 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 51 | % 37 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.33 (Tip/Max.) | ||
| Panel Boyutu: | 6.8" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB Dikey Şerit | 0.18975×0.1660 [138PPI] | 0.06325×0.1660 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 151.8 ((H) × 79.68 ((V) | 152.8 ((H) × 82.68 ((V) | 163 ((H) × 91 ((V) | 4.9/5.2 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 179 (H: V) | ||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 131 g | - | Antiglare | ||
| Ters tarama: | Evet (U/D, L/R) |
|---|---|
| Dikey Frekansı: | 60Hz |
| Zaman Denetleyicisi (T-CON): | Gömülü T-CON |
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 3S7P | Dizi | 10K ((Min.) | - | |
| WLED Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 9.6V (Tip.) | 140/200mA (Tip/Max.) | 1.34/1.92W (Tip/Max.) | ||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | - Hayır. | |||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3/10.5/20.0/-7.0V (Tip.) ((VCC/AVDD/VGH/VGL) | - | - | ||||
| Ekran sinyalleri için voltaj: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | TTL (1 ch, 8 bit) | FPC | ||||

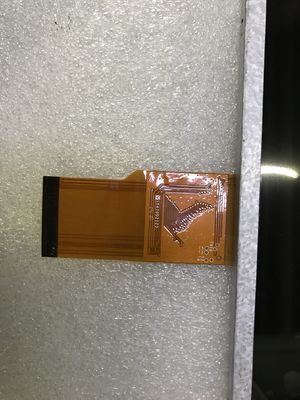

| FPC ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| 0.5 mm | 50 iğne | 1 adet | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiş olan 17:9 (W:H) boyut oranına sahiptir. Mekanik ayrıntılara gelince, 151.8 ((W) × 79.68 ((H) mm aktif alanı, 163 ((W) × 91 ((H) × 5.2 ((D) mm kontur boyutu,152 bakış alanı boyutu.8 ((W) × 82.68 ((H) mm, yüzey tedavisi ile Antiglare, net ağırlığı 131g. Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, TM068RDS02 400 cd / m2 ekran parlaklığı 500 sağlayabilir:1 transmissive kontrast oranı, 75/75/60/70 (Typ.) ((CR≥10) (L/R/U/D) görüntü açısı, en iyi görüntü yönü saat 12'de ve 20 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece 16.7M renk paletini sunar, aynı zamanda renk gamutunun% 49 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik bir çalışma ömrüne sahip olan 3S7P WLED'yi arka ışık sistemine benzetmiştir.TM068RDS02, sinyal girişi sistemi olarak TTL (1 ch, 8-bit) kullanır ve 50 pin FPC ile 3.3/10.5/20 güç kaynağı voltajı ile bağlanır.0/-7.0V (Tip) ((VCC/AVDD/VGH/VGL)
