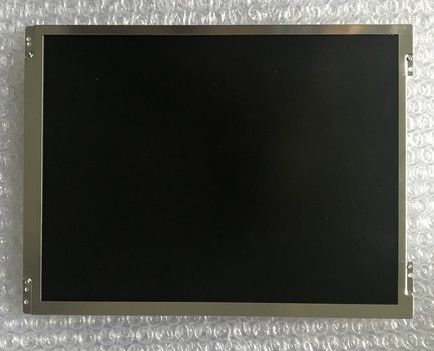

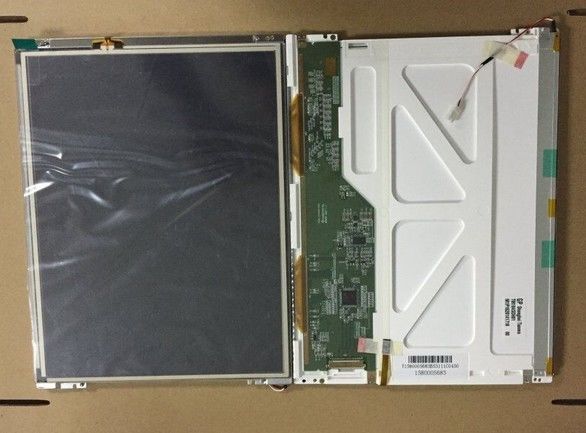

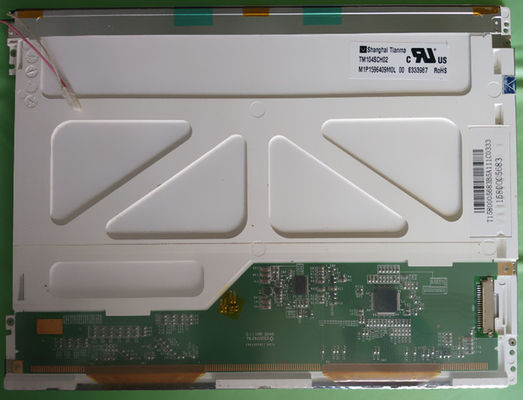

Ürün ayrıntıları:
|
| Model numarası: | TM104SCH01 | Marka: | TIANMA |
|---|---|---|---|
| boyut: | 10.4 inç | çözüm: | 800 (RGB) × 600 (SVGA) 96PPI |
| Parlaklık: | 230 cd / m² (Tip.) | Görüş açısı: | 65/65/45/65 (Tip.) (CR≥10) |
| Sıcaklık aralığı: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -20 ~ 70 °C ; Depolama Sıcaklığı: -30 ~ 80 ° C | ||
| Vurgulamak: | LVDS TFT LCD Ekran,CCFL Sharp TFT LCD Ekran |
||
| Temel Bilgiler: | Marka adı | Model adı  1 Uyumlu |
Tür | Model Takma Adı |
|---|---|---|---|---|
|
TM104SCH01 | a-Si TFT-LCD, LCM | TS104SAATC01-00 | |
| En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
|
-20 ~ 70 ° C | -30 ~ 80 ° C | - | |
| Uygulama : |
|
|||
| Tipik özellikler : |
|
|||
| Ekran boyutu : | 10.4 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 800 (RGB) × 600, SVGA | RGB Dikey Şerit | 0,088 × 0,264 mm | 0,264 × 0,264 mm [96PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 211,2 × 158,4 mm | 215,0 × 162,0 mm | 236 × 176,9 mm | 5,60 (Tipik) mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 283 g (Tipik) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Delikler ve Parantezler: | Yüz montaj delikleri (4 adet) | |||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 230 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 400: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 12 | 65/65/45/65 (Tipik) (CR≥10) |
10/15 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6584K | 262 K (6 bit) | X: 0,311;Y: 0,330 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 54 | % 73 | % 56 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 55 | % 40 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,25 / 1,43 (Typ./Max.)(9 puan) |
||
| Ters Tarama: | Evet (U / D, L / R) |
|---|---|
| Zaman Kontrolörü (T-CON): | Harici T-CON'a ihtiyacınız var |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar |
Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi | - | 1 parça | - | - | |
| CCFL Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi |
|||
| 520 ± 52V | 3.0 / 5.5 / 7.0mA (Min./Tip./Maks.) | |||||
| Çalışma Frekansı | Başlangıç Gerilimi | |||||
| 40/60 / 80KHz (Min./Tip./Maks.) | 890V (Maks.) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHSR-02VS-1 | 1 parça | 2 iğne | 3,5 mm | BLL-2PINS-HL | |
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3 / 9.8 / 22.0 / -7V (Tipik) (VCC / AVDD / VGH / VGL) | 11/50 / 0.3 / 0.51mA (Tipik) (ICC / IAVDD / IGH / IGL) | - | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.2VCC;0.8VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| TTL (1 kanal, 6 bit) | FPC | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 2 parça | 30 iğne | 0,5 mm | ||||

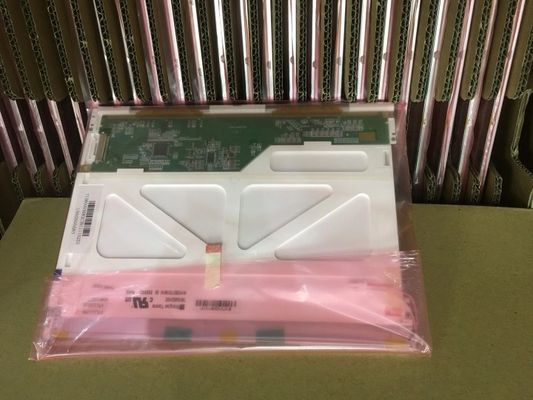

| Paket Kutusu: | Miktar | Ağırlık | Boyut (L × G × Y) |
|---|---|---|---|
| 25 adet / koli | 11,5 Kg | 530 × 350 × 250 mm (L × G × Y) |
SSS:
S1: LCD Panelinizin kalitesi nedir?
A:% 100 Yeni ve Orijinal OEM Yeni, A Sınıfı LCD, A-LCD Panel vb. Gibi çeşitli kalite.
S2: İade ve geri ödeme politikanız nedir?
A: Size mükemmel satış sonrası hizmetler sunuyoruz ve size istikrarlı bir performans sağlamak için nakliye sonrası 6 ay garanti veriyoruz.
S3: Teslim süresi ne kadardır?
C: Teslimat süresi, ödeme alındıktan sonra yaklaşık 1-3 iş günüdür.
S4: Teklifi nasıl alabilirim?
C: Lütfen Skype, E-posta, Whatsapp veya telefon yoluyla bilgi alın.24 saat içinde cevap alacaksınız
