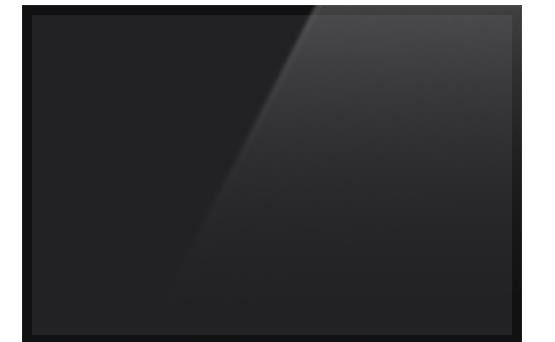

Ürün ayrıntıları:
|
| Model Numarası: | TM120GDSP01 | Marka: | TIANMA |
|---|---|---|---|
| boyut: | 12.0 inç | Karar: | 2160 ((RGB) × 1440 215PPI |
| Parlaklık: | 450cd/m2 | Görüş açısı: | 80/80/80/80 (Tipik)(CR≥10) |
| Sıcaklık aralığı: | Depolama sıcaklığı: -30 ~ 80 °C Çalışma sıcaklığı: -20 ~ 70 °C | ||
| Vurgulamak: | XGA Endüstriyel LCD Panel,SVGA Sharp TFT LCD Ekran |
||
| Temel Bilgiler: | Panel markası | Panel Modeli | TM120GDSP01 | |
|---|---|---|---|---|
| Çapraz Boyut | 12.0" | Uygulama | ||
| Panel Türü | a-Si TFT-LCD, LCM | Model Takma Adları | - | |
| Güvenilirlik: | Operasyon Temp. | -20 ~ 70 °C | Depolama sıcaklığı. | -30 ~ 80 °C |
| Piksel Özellikleri: | Piksel Biçimi | 2160 ((RGB) × 1440 | Dot Pitch | 0.0392×0.1176 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.1176×0.1176 mm (H×V) [215PPI] | |
| Mekanik Boyut: | Ekran Alanı | 254.016×169.344 mm (H×V) | Bezel Bölgesi | - |
| Çizelge Dim. | 262.416×179.544 mm (H×V) | Çizelge Derinliği | 2.15/4.25 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 15:10 (H:V) | Şekil tarzı | İnce (PCBA Eğilmiş, T≤3.0mm) | |
| Delikler ve Koltuklar: | - Hayır. | |||
| Diğer özellikleri: | Ağırlık | TBD | Yüzey | Sert kaplama |
| Temel Bilgi: | Parlaklık | 450 cd/m2 (Tip.) | Kontrast oranı | 10001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 80/80/80/80 (Tip.) | Optik Mod | SFT, Normalde Siyah, İletişimsel | |
| Görme Yönü | Simetri | Yanıt Zamanı | 25 (Tip) ((Tr+Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.297" Wy:0.313 | Renk Numaraları | 16.7M (8-bit) |
| Renk sıcaklığı | 7678K | Beyaz Tekdüzelik | - | |
| 1931 Renk Sınıfı: | NTSC oranı | % 85 | sRGB | %99 kapsama |
| Adobe RGB | 85% kapsama | DCI-P3 | % 88 kapsama | |
| Rek.2020 | 64% kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve sıklığı: | 60Hz |
|---|---|
| Ters tarama: | - Hayır. |
| Güç tüketimi: | 4.25W (Tip.) |
| Arka ışık özellikleri: | Lamba şekli | Dizi | Lamba tipi | WLED | Yaşam süresi | - |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | 9S6P | Konum | Kenar ışığı tipi | |
| Lamba Elektrik: | Giriş voltajı | 28.8V (Tip.) | Geçerli Girdi | 20mA (Tip.) | ||
| Tüketim | 3.4W (Tip.) | |||||
| Arayüz Özellikleri: | Türü | Sinyal arayüzüne dahil | Konum | - | Fener Sürücüsü | - Hayır. |
| Sinyal sistemi: | eDP (4 şerit), eDP1.3 | Mantıksal Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 3.3V (Tip.) | Geçerli Girdi | - | ||
| Tüketim | 850mW (Tip.) | |||||
| Arayüz Özellikleri: | Türü | Bağlantı | Konum | |||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| I-PEX | 20655-040E-01 | 0.3 mm | 40 iğne | 1 adet | ||
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 254.016 ((W) × 169.344 ((H) mm, dış hat boyutu 262.416 ((W) × 179.544 ((H) × 4.25 ((D) mm,Hard kaplamalı yüzey tedavisi ile, net ağırlığı TBD, şekil tipi Slim (PCBA Bent, T≤3.0mm).1 transmissive kontrast oranı, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 25 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece 16.7M renk paletini sunarken, aynı zamanda renk gamutunun% 85'inin (NTSC) performansını da gösterir.Dış arka ışık sürücüsü ek olarak gereklidir.. TM120GDSP01 sinyal girişi sistemi olarak eDP (4 Lanes) kullanır.
