Ürün ayrıntıları:
|
| Çapraz Boyut: | 15.6" | model: | LQ156T3LW03 |
|---|---|---|---|
| Piksel Biçimi: | 1366 (RGB) × 768 [WXGA] 100PPI | Parlaklık: | 400 cd / m² (Tip.) |
| Görüş açısı: | 85/85/85/85 (Tip.) (CR≥10) | Işık kaynağı: | WLED, 70K saat, LED Sürücülü |
| arayüz türü: | LVDS (1 kanal, 8 bit), 30 pimli Konektör | çevre: | Operating Temperature: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 ° C; Storage Tempe |
| Vurgulamak: | XGA Endüstriyel LCD Panel,SVGA Sharp TFT LCD Ekran |
||
LQ156 Serisi LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| Temel Bilgiler: | Marka | modeli | Tür | Model Takma Adı |
|---|---|---|---|---|
| KESKİN | LQ156T3LW03 | a-Si TFT-LCD , LCM | - | |
| Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Panel Boyutu : | 15.6 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
| 1366(RGB)×768, WXGA | RGB Dikey Şerit | 0.084×0.252 mm | 0,252×0,252 mm [100PPI] | |
| Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
| 344.232×193.536 mm | - | 363.8×215.9 mm | 10,8 (Tip.) mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 16:9 (G : Y) | Manzara türü | ||
| Sabitleme: | Sol, sağ çerçeve üzerinde yan montaj delikleri (4-M3) | |||
| Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
| - | 950g (Maks.) | Sert kaplama (2H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 400 cd/m² (Tip.) | ASV, Normalde Siyah, İletken | 1000:1 (Tip.) (İletken) | |
| Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
| 85/85/85/85 (Tip.)(CR≥10) | Simetri | 35 (Tip.)(Tr+Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
| 6423K | 16,2M (6 bit + FRC) | X:0.313;Y:0.337 | |
| 1931 Renk Gamlt : | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| %77 | %96 | %75 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| %80 | %58 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1,43 (Maks.)(5 puan) | ||
| Güç tüketimi : | 16.9W (Tip.) |
|---|---|
| Kare hızı : | 60Hz |
| Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
|---|---|---|---|---|---|---|
| 260/440mA (Tip./Maks.) | 5.0V (Tip.) | 1,3W (Tip.) | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| bağlayıcı | LVDS (1 kanal, 8 bit) | |||||
| Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| JAE | FI-XB30SSRLA-HF16 | 1 parça | 1,0 mm | 30 iğne | ||
| Arka Işık Özellikleri: | Tür | Durum | şekil | Miktar | Ömür(Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi | - | - | 70K(Tip.) | - | |
| Arayüz Özellikleri: | Durum | Tür | WLED Sürücüsü | |||
| bağlayıcı | LED Sürücü ile | |||||
| Arayüz Detayı | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| JST | SM06B-SHLS-TF | 1 parça | 1,0 mm | 6 iğne | ||
| Sürücü Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
| 1.3/1.5A (Tip./Maks.) | 12.0V (Tip.) | 15.6W (Tip.) | ||||

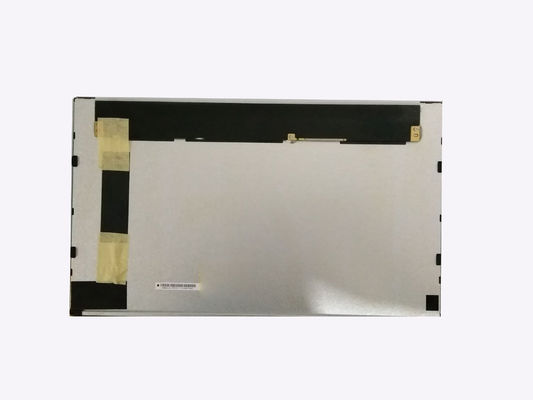

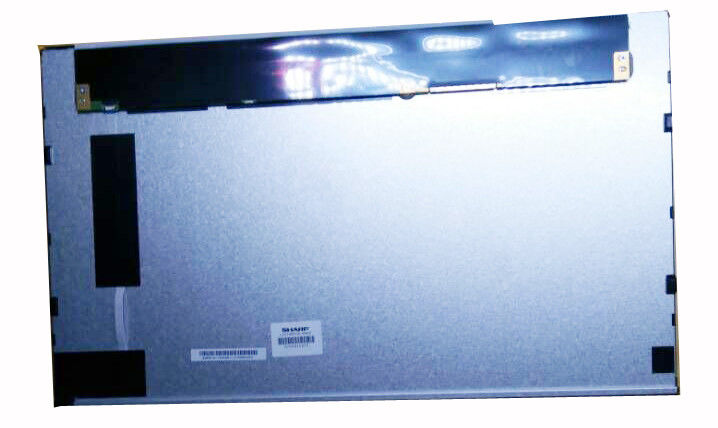

LQ156T3LW03 ekranı destekler 1366(RGB)×768(WXGA) en boy oranı 16:9 (G:Y) olup, pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 344.232(G)×193.536(Y) mm aktif alana, 363.8(G)×215.9(Y) mm anahat boyutuna, Sert kaplama (2H) yüzey işlemesine, 950g net ağırlığa sahiptir ( Maks.).ASV, Normalde Siyah, Aktarıcı LCM ürünü olarak LQ156T3LW03, 400 cd/m² ekran parlaklığı sağlayabilir 1000:1 aktarıcı kontrast oranı, 85/85/85/85 (Tip.)(CR≥10) (L/R/U/ D) görüş açısı, Simetride en iyi görüş yönü ve 35 (Tip.)(Tr+Td) ms'lik tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 6 bit + FRC gri tonlama sinyali ile belirlenir, böylece 16,2M renk paleti ve ayrıca %76 renk gamı (NTSC) performansı sunar.
