Ürün ayrıntıları:
|
| Marka: | Keskin | model: | LQ156M1JW03 |
|---|---|---|---|
| Parlaklık: | 300 cd / m | Işık kaynağı: | WLED, 15K saat, LED Sürücülü |
| Piksel Biçimi: | 1920 (RGB) × 1080 [FHD] 141PPI | Görüş açısı: | 89/89/89/89 (Tip.) (CR≥10) |
| arayüz türü: | eDP (4 Şerit), eDP1.4, HBR2 (5.4G / şerit) 40 pimli Konektör | çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temperatu |
| Vurgulamak: | XGA Endüstriyel LCD Panel,SVGA Sharp TFT LCD Ekran |
||
LQ156 Serisi LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Temel Bilgiler: | Marka | KESKİN | modeli | LQ156M1JW03 |
|---|---|---|---|---|
| Tür | LCM Oksit TFT-LCD | İçin kullanılır |
|
|
| Ekran boyutu | 15.6" | takma ad | - | |
| Çevre : | Saklama derecesi. | -25 ~~ 60 °C | Çalışma sıcaklığı. | 0 ~~ 50 °C |
| RoHS | Titreşim | 1.0G (9,8 m/s²) |
| Piksel Özellikleri: | çözüm | 1920(RGB)×1080, FHD | Nokta Aralığı (mm) | 0.05975×0.17925 (Y×D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0.17925×0.17925 (Y×D) [141PPI] | |
| Mekanik Boyut : | Aktif Alan(mm) | 344,16(H) × 193,59(D) | Çerçeve Alanı (mm) | - |
| Anahat Dim.(mm) | 350.66(H) × 215.54(D) | Derinlik (mm) | 2.4/2.6 (Tip./Maks.) | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | anahat şekli | İnce (PCBA Düz, T≤3.2mm) |
| En Boy Oranı | 16:9 (S:D) | Oryantasyon | Manzara türü | |
| Montaj : | olmadan | |||
| Diğer Özellikler: | Ağırlık | 310g (Maks.) | tedavi | Parlama önleyici, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık(cd/m²) | 300 (Tip.) | Kontrast Oranı | 1000:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 89/89/89/89 (Tip.)(CR≥10) | Ekran modu | Yeni Mod2, Normalde Siyah, İletken | |
| En İyi Görünüm | Simetri | Yanıt(ms) | 8 (Tip.)(Tr+Td) | |
| Renk Performansı : | Beyaz Koordinat | X:0.313;Y:0.329 | Ekran Renkleri | 16.7M (8-bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1.25/1.40 (Tip./Maks.)(5 puan) | |
| 1931 Renk Gamlt : | NTSC Oranı | %71 | sRGB | %100 kapsama |
| Adobe RGB | %74 kapsama | DCI-P3 | %74 kapsama | |
| Rec.2020 | %53 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Kare hızı : | 240Hz |
|---|---|
| Ters Tarama: | Hayır |
| Sinyal Elektrik : | Gerilim Kaynağı | 3.3V (Tip.) | Akım kaynağı | 360/470mA (Tip./Maks.) | ||
|---|---|---|---|---|---|---|
| tüketim | 1,19/1,56W (Tip./Maks.) | |||||
| Sinyal Tipi : | eDP (4 Şerit), eDP1.4, HBR2 (5,4G/şerit) | Sinyal Voltajı | - | |||
| Arayüz Özellikleri: | Durum | Tür | bağlayıcı | |||
| Arayüz Detayı : | Marka | modeli | miktar | Pimler | Saha | PIN konfigürasyonu |
| I-PEX | 20682-040E-02 | 1 parça | 40 iğne | 0,4 mm | ||
| Arka Işık Özellikleri: | şekil | - | Tür | WLED | Durum | Kenar ışık tipi |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktar | - | Ömür | 15K(Dk.) (Saat) | |
| Arayüz Özellikleri: | Durum | - | Tür | Panel sinyal arayüzüne dahildir | ||
| Arka Işık Sürücüsü: | LED Sürücü ile | |||||
| Sürücü Elektrik : | Gerilim Kaynağı | 5.0/12.0/21.0V (Min./Tip./Maks.) | Akım kaynağı | 206/224mA (Tip./Maks.) | ||
| tüketim | 2,47/2,69W (Tip./Maks.) | |||||

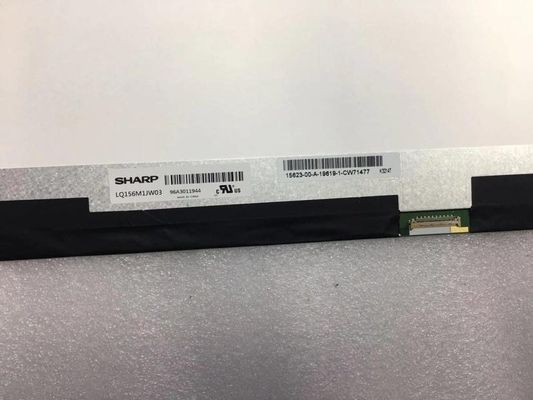

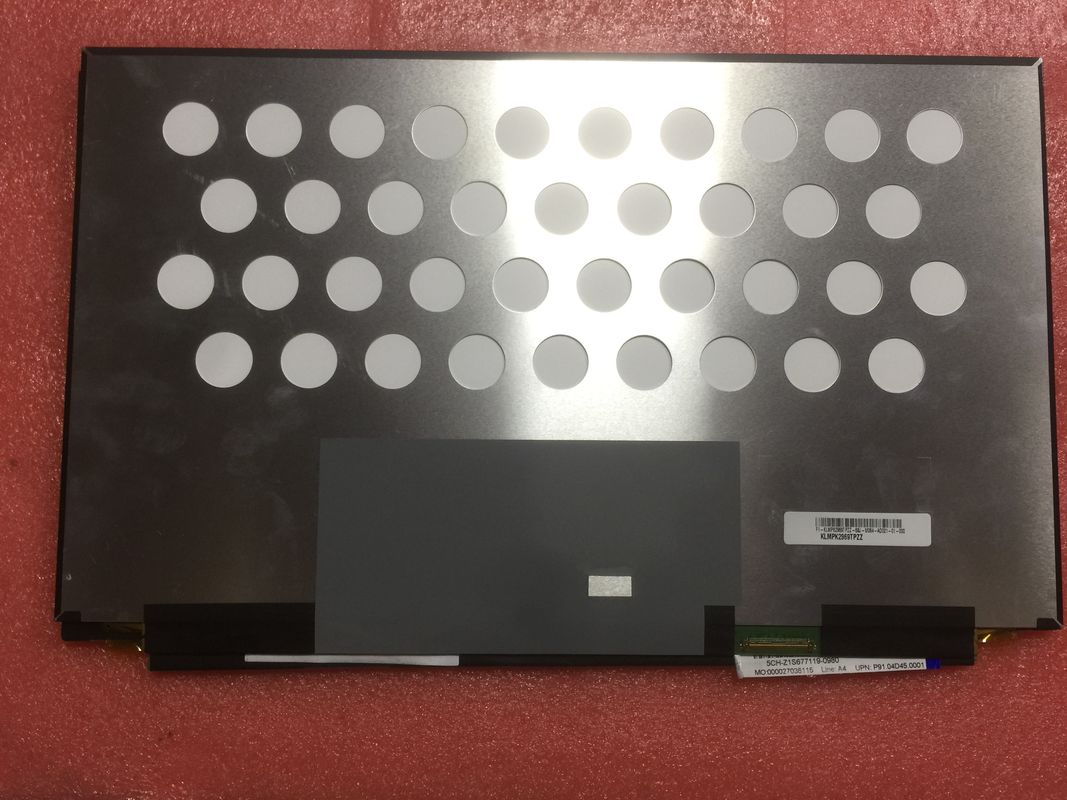

LQ156M1JW03 ekranı destekler 1920(RGB)×1080(FHD) en boy oranı 16:9 (G:Y) olup, pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 344,16(G)×193,59(Y) mm aktif alana, 350,66(G)×215.54(Y)×2,6(D) mm anahat boyutuna, Parlama Önleyici yüzey işlemine, Sert kaplamaya (3H) sahiptir. ), net ağırlığı 310g (Max.), Slim şekil tipi (PCBA Flat, T≤3.2mm).Yeni Mod2, Normalde Siyah, İletken LCM ürünü olan LQ156M1JW03, 300 cd/m² ekran parlaklığı 1000:1 aktarıcı kontrast oranı, 89/89/89/89 (Tip.)(CR≥10) (Sol/ Sağ/U) sağlayabilir /D) görüş açısı, Simetride en iyi görüş yönü ve 8 (Tip.)(Tr+Td) ms'lik tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir, böylece 16.7M renk paleti ve ayrıca %100 renk gamı (sRGB) performansı sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve LED Sürücülü 15K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.LQ156M1JW03, 3.3V (Tip.) güç kaynağı voltajına sahip 40 pinli Konnektör ile bağlanan sinyal giriş sistemi olarak eDP (4 Şerit) kullanır.
