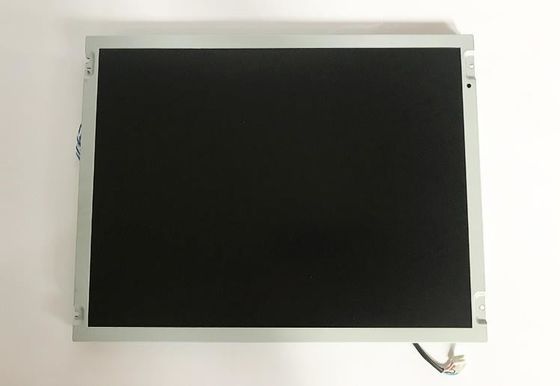

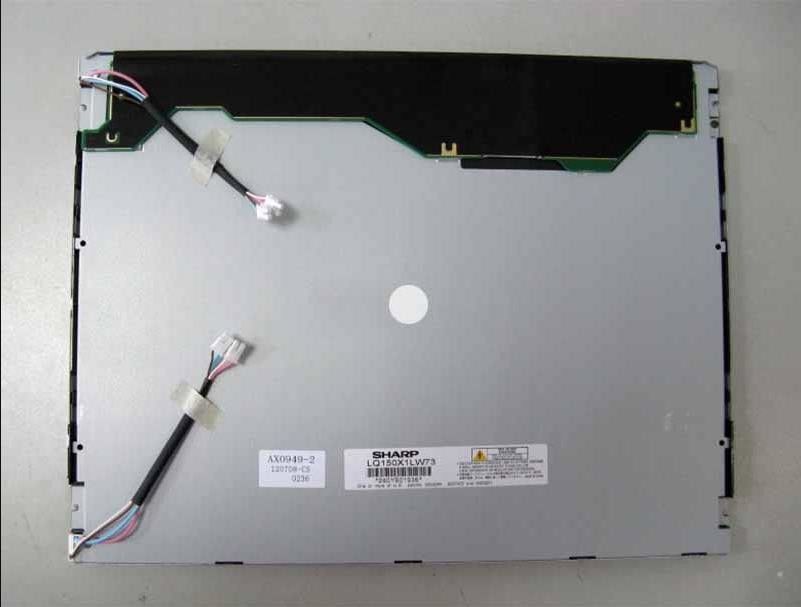

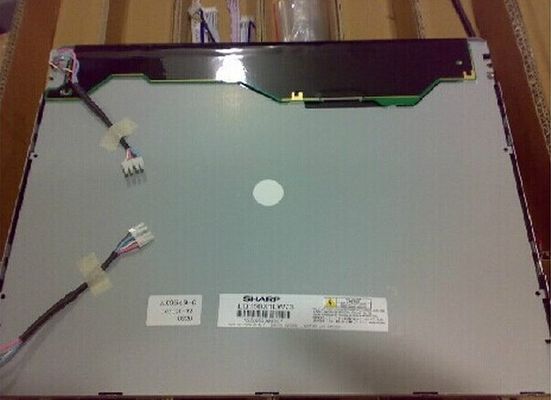

Ürün ayrıntıları:
|
| Panel Boyutu: | 15" | Panel Modeli: | LQ150X1LW73 |
|---|---|---|---|
| Anahat Boyutu: | 331,6 (G) × 254,76 (Y) × 13 (D) mm | Ekran alanı: | 304.128 (G) × 228.096 (Y) mm |
| çözüm: | 1024 (RGB) × 768, XGA, 85PPI | Görüş açısı: | 85/85/85/85 (Tip.) (CR≥10) |
| Parlaklık: | 350 cd / m² (Tip.) | Sinyal Arayüzü: | LVDS (1 kanal, 8 bit), 20 pimli Konektör |
| Lamba tipi: | 4 adet CCFL, 50K saat | çevre: | Operating Temp.: 0 ~ 60 °C ; Çalışma Sıcaklığı: 0 ~ 60 ° C; Storage Temp.: -25 ~ 65 |
| Vurgulamak: | XGA Endüstriyel LCD Panel,SVGA Sharp TFT LCD Ekran |
||
LQ150 Serisi LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U LQ150X1LW71N
| Temel Detay: | Üretici firma | KESKİN | Model adı | LQ150X1LW73 |
|---|---|---|---|---|
| Panel Tipi | a-Si TFT-LCD , LCM | başka bir isim | - | |
| Panel Boyutu | 15.0 inç | İçin tasarlandı | ||
| En yüksek reyting : | OP Sıcaklık | 0 ~ 60 °C | ST Sıcaklık | -25 ~ 65 °C |
| Titreşim Seviyesi | 1.0G (9,8 m/s²) | RoHS |
| Temel Bilgiler: | parlaklık | 350 cd/m² (Tip.) | Kontrast Oranı | 600 : 1 (Tip.) (İletken) |
|---|---|---|---|---|
| İyi Görünüm | Simetri | Yanıt Hızı | 35 (Tip.)(Tr+Td) (ms) | |
| Görüş açısı | 85/85/85/85 (Tip.)(CR≥10) | Çalışma modu | ASV, Normalde Siyah, İletken | |
| Renk Performansı : | renklilik | Gx:0.313;Y:0.329 | Destek Rengi | 16,2M (6 bit + FRC) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 (Maks.)(5 puan) | |
| 1931 Renk Gamlt : | NTSC Oranı | %69 | sRGB | %90 kapsama |
| Adobe RGB | %72 kapsam | DCI-P3 | %72 kapsam | |
| Rec.2020 | %52 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Piksel Özellikleri: | Piksel Sayısı | 1024(RGB)×768 [XGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G×Y) | 0.099×0.297 mm | Piksel Aralığı (G×Y) | 0,297×0,297 mm [85PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 304.128(G)×228.096(Y) mm | Genel Dim. | 331.6(G)×254.76(Y) mm |
| Çerçeve Açma | 307.2(G)×231.1(Y) mm | Genel Derinlik | 12,5±0,5 mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G:Y) | 4:3 | Şekil Stili | ||
| Sabitleme: | Sol, sağ çerçeve üzerinde yüze montaj delikleri (2-Φ3.2, 2-R2) | |||
| Diğer Detay: | kitle | 1.45Kg (Maks.) | Yüzey | Parlama Önleyici (Bulanıklık %42), Sert kaplama (3H), Yansıma Önleyici |
| Yenileme hızı : | 60Hz |
|---|---|
| Ters Tarama: | Hayır |
| Sinyal Elektrik : | Giriş Akımı | 400/700mA (Tip./Maks.) | Giriş gerilimi | 3.3V (Tip.) | ||
|---|---|---|---|---|---|---|
| tüketim | - | Sinyal Arayüzü | LVDS (1 kanal, 8 bit) | |||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | bağlayıcı | ||
| Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| SAAT | DF14H-20P-1.25H | 1 parça | 1,25 mm | 20 iğne | LVDS-20P1C8B-020C | |
| Lamba Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Durum | Kenar ışık tipi (Üst ve Alt) |
|---|---|---|---|---|---|---|
| Değiş tokuş | - | Miktar | 4 adet | hayat | 50K(Dk.) (Saat) | |
| Lamba Elektrik : | Giriş Akımı | 3.5/6.5/7.5mA (Min./Tip./Maks.) | Giriş gerilimi | 615/700V (Tip./Maks.) | ||
| Sıklık | 40/60/70KHz (Min./Tip./Maks.) | Açma Gerilimi | 1080/1480V (Maks.)(Ta=+25/0℃) | |||
| tüketim | 16.0/18.2W (Tip./Maks.) | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | bağlayıcı | ||
| Arayüz Detayı : | Marka | modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | BHSR-02VS-1(N) | 4 adet | 3,5 mm | 2 iğne | BLL-2PINS-HL | |
LQ150X1LW73 ekranı destekler 1024(RGB)×768(XGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 304.128(G)×228.096(Y) mm aktif alana, 331.6(G)×254.76(Y)×13(D) mm anahat boyutuna, 307.2(G)×231.1 izleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici (Bulanıklık %42), Sert kaplama (3H), Yansıma Önleyici, 1.45Kg net ağırlık (Maks.) yüzey işlemeli.ASV, Normalde Siyah, İletken LCM ürünü olarak LQ150X1LW73, 350 cd/m² ekran parlaklığı sağlayabilir 600:1 aktarıcı kontrast oranı, 85/85/85/85 (Tip.)(CR≥10) (L/R/U/ D) görüş açısı, Simetride en iyi görüş yönü ve 35 (Tip.)(Tr+Td) ms'lik tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 6 bit + FRC gri tonlama sinyali ile belirlenir, böylece %70 renk gamı (NTSC) performansı ile 16.2M renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst ve Alt) olarak yerleştirilmiş ve 50K saat çalışma ömrüne sahip arka ışık sistemi olarak 4 adet CCFL'yi benimsemiştir.
