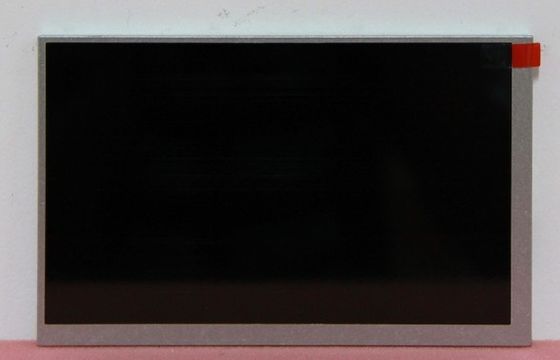

Ürün ayrıntıları:
|
| Model Numarası: | AT070TN84 TP | Marka: | INNOLUX |
|---|---|---|---|
| boyut: | 7.0 inç | Karar: | 800 ((RGB) × 480 (WVGA) 133PPI |
| Parlaklık: | 360cd/m2 | Angleg'i görüntüleme: | 70/70/50/70 (Tipik)(CR≥10) |
| Lamba tipi: | WLED | Sıcaklık aralığı: | Depolama sıcaklığı: -20 ~ 70 °C Çalışma sıcaklığı: -10 ~ 60 °C |
| Vurgulamak: | CCFL TFT LCD Ekran,SVGA Keskin LCD Ekran |
||
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|
| AT070TN84 TP | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| -10 ~ 60 °C | -20 ~ 70 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 360 (Tip.) | 70/70/50/70 (Tip) ((CR≥10) | 10/15 (Tip) (Tr/Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Saat 6'da. | TN, Normalde Beyaz, Yayıcı | 500: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6638K | 262K (6 bit) | X:0.310Y:0.330 | |
| Beyaz Variation: | 1.33/1.43 (Tip/Max.) | ||
| Panel Boyutu: | 7.0" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB Dikey Şerit | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.0(H) × 94.3 ((V) | 165 ((H) × 104 ((V) | 6.5±0.3 mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 159 (H: V) | ||
| Dokunmatik Ekran: | Denetleyici ve Sinyal tipi | Dokunma Noktaları | Desteklenen işletim sistemi | TP Teknolojisi |
| - | - | - | Dört tellü Resistive Touch | |
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 160g (Tip.) | - | Antiglare | ||
| Ters tarama: | Evet (U/D, L/R) |
|---|---|
| Dikey Frekansı: | 60Hz |
| Güç tüketimi: | 3.325W (Tip.) |
| Zaman Denetleyicisi (T-CON): | Gömülü T-CON |
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 20K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Sinyal arayüzüne dahil | ||||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 5.0V (Tip.) | 500/550mA (tip/max.) | 2.50W (Tip.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) ((VCC) | 250/300mA (tip/max.) ((ICC) | 825mW (Tip.) | ||||
| Ekran sinyalleri için voltaj: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | TTL (1 ch, 6 bit) | Bağlantı | ||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| HRS | FH33-40S-0.5SH(10) | 0.5 mm | 40 iğne | 1 adet | DRGB-40P1C6B-260B | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 152.4 ((W) × 91.44 ((H) mm, kontur boyutu 165 ((W) × 104 ((H) × 6.8 ((D) mm, görüntüleme alanı boyutu 155.0 ((W) × 94.3 ((H) mmBir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, AT070TN84 TP 360 cd/m2 ekran parlaklığı 500 sağlayabilir:1 transmissive kontrast oranı, 70/70/50/70 (Typ.) ((CR≥10) (L/R/U/D) görüntü açısı, en iyi görüntü yönü saat 6'da ve yanıt süresi 10/15 (Typ.) ((Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenirBu ürün, WLED'yi arka ışık sistemi olarak kabul etti ve Edge ışık tipi olarak yerleştirildi ve LED Sürücüsü ile 20K saatlik bir çalışma ömrüne sahip.AT070TN84 TP TTL kullanır (1 ch), 6 bit) olduğu için sinyal girişi sistemi, 40 pin ile bağlantılı olan 3.3V güç kaynağı voltajı (Typ.)
