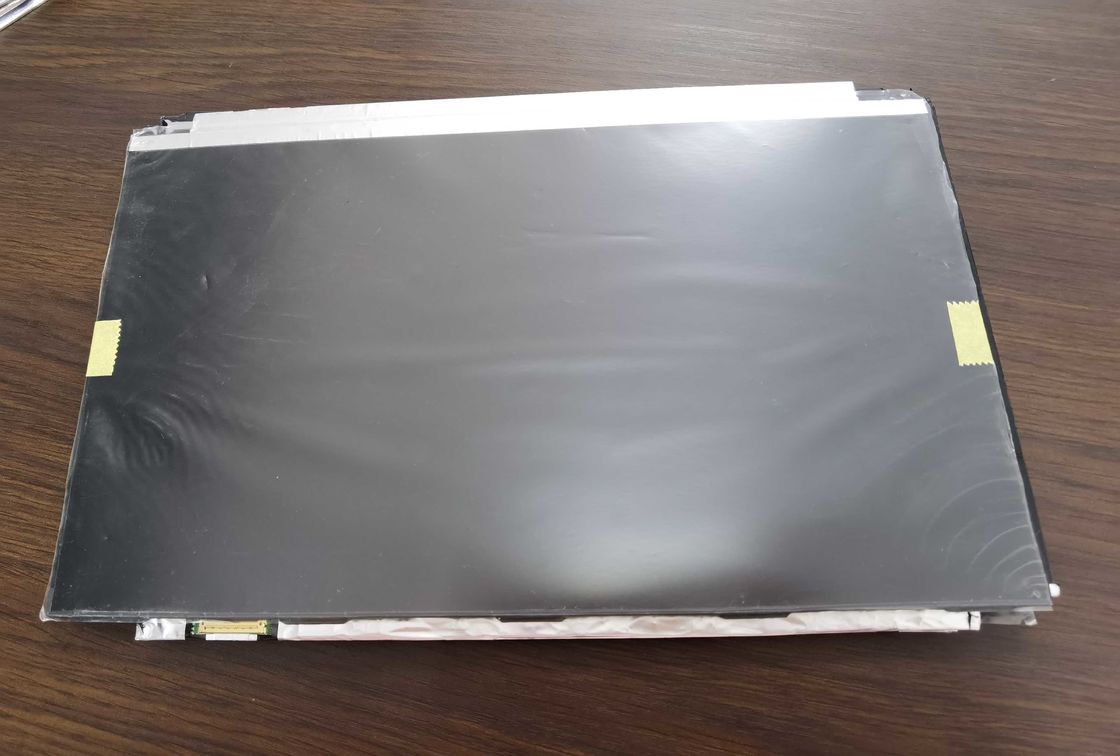

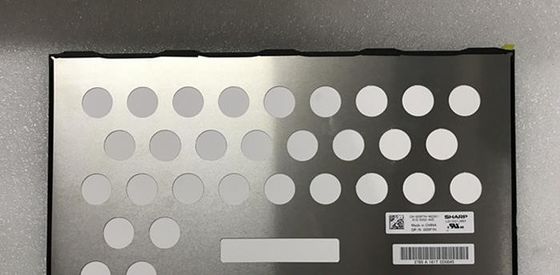

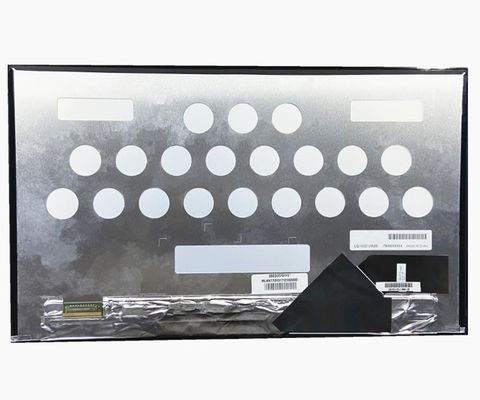

Ürün ayrıntıları:
|
| Model adı: | LQ133Z1JW23 | Parlaklık: | 400 cd / m |
|---|---|---|---|
| Ekran boyutu: | 13.3inch | Piksel Sayısı: | 3200 (RGB) × 1800 276PPI |
| Görüş açısı: | 89/89/89/89 | Arka Işık: | 7S8P WLED, 15K saat, LED Sürücülü |
| Sinyal Türü: | eDP (4 Şerit), Konektör 40 pim | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -25 ~ 60 ° C Çalışma Sıcaklığı: 0 ~ 50 ° C |
| Vurgulamak: | CCFL TFT LCD Ekran,SVGA Keskin LCD Ekran |
||
LQ133 Serisi LQ133Z1JW26 LQ133Z1JW25 LQ133Z1JW23 LQ133Z1JW21 LQ133Z1JW01
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 400 (Tipik) | 89/89/89/89 (Tipik) (CR≥10) | 25 (Tipik) (Tr + Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| Simetri | VA, Normalde Siyah, Geçirgen | 1000: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6485K | 16,7 M (8 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 71 | 100% | % 74 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 74 | % 53 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Varyasyon: | 1,25 / 1,53 (Maks.) (5/13 puan) | ||
| Panel Boyutu: | 13,3 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 3200 (RGB) × 1800 | RGB Dikey Şerit | 0,0918 × 0,0918 [276PPI] | 0,0306 × 0,0918 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 293,76 (Y) × 165,24 (D) | - | 299,46 (Y) × 185,4 (D) | 2,15 / 4,7 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 16: 9 (Y: D) | İnce (PCBA Düz, T≤3,2 mm) | |
| Montaj : | Olmadan | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 190 / 210g (Tip / Maks.) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 7S8P | 8 dize | 15K (Tipik) | - | |
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | LED Sürücülü | Panel sinyal arayüzüne dahildir | ||||
| Sürücü Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç tüketimi | |||
| 5.0 / 12.0 / 15.0V (Min./Tip./Maks.) | 267,5 / 295mA (Tip / Maks.) | 3,21 / 3,54 W (Tip / Maks.) | ||||
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 455 / 545mA (Tip / Maks.) | 1,5 / 1,8 W (Tip / Maks.) | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| eDP (4 Şerit) | Bağlayıcı | |||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| I-PEX | 20525-040E-02 | 0,4 mm | 40 iğne | 1 parça | ||
LQ133Z1JW23 ekranı destekler 3200 (RGB) × 180016: 9 (G: Y) en boy oranına sahip, pikselleri RGB Dikey Şerit'te düzenlenmiş, Panelook hesaplamasına göre piksel yoğunluğu 276 PPI'dır.Mekanik ayrıntılara gelince, 293,76 (G) × 165,24 (Y) mm aktif alana, 299,46 (G) × 185,4 (Y) × 4,7 (D) mm dış hat boyutuna, Parlama Önleyici, Sert kaplama (3H) yüzey boyutuna sahiptir. ), net ağırlık 190 / 210g (Tip / Maks.), İnce şekil tipi (PCBA Düz, T≤3,2 mm).VA, Normalde Siyah, Geçirgen LCM ürünü olarak LQ133Z1JW23, 400 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 89/89/89/89 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece% 100 renk gamı (sRGB) performansıyla 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tipte yerleştirilmiş ve 15K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 7S8P WLED'i benimsemiştir.
