Ürün ayrıntıları:
|
| Panel Modeli: | LQ133Z1JW01 | Panel Boyutu: | 13.3inch |
|---|---|---|---|
| çözüm: | 3200 (RGB) × 1800, 276PPI | Görüş açısı: | 89/89/89/89 |
| Sinyal Arayüzü: | eDP (4 Şerit), 40 pimli Konektör | Lamba tipi: | WLED, 15K saat, LED Sürücülü |
| Dokunmatik ekran: | olmadan | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -25 ~ 60 |
| Vurgulamak: | CCFL TFT LCD Ekran,SVGA Keskin LCD Ekran |
||
LQ133 Serisi LQ133Z1JW26 LQ133Z1JW25 LQ133Z1JW23 LQ133Z1JW21 LQ133Z1JW01
| Temel Bilgiler: | Parlaklık | - | Kontrast Oranı | 1000: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | Simetri | Tepki Hızı | 25 (Tipik) (Tr + Td) (ms) | |
| Görüş açısı | 89/89/89/89 (Tipik) (CR≥10) | Çalışma modu | VA, Normalde Siyah, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Destek Rengi | 16,7 M (8 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 / 1,53 (Maks.) (5/13 puan) |
| Piksel Özellikleri: | Piksel Sayısı | 3200 (RGB) × 1800 | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0,0306 × 0,0918 mm | Piksel Aralığı (G × Y) | 0,0918 × 0,0918 mm [276PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 293,76 (G) × 165,24 (Y) mm | Genel Dim. | 299,46 (G) × 185,4 (Y) mm |
| Çerçeve Açma | - | Genel Derinlik | 2,15 / 4,7 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 16: 9 | Şekil Stili | İnce (PCBA Düz, T≤3,2 mm) | |
| Sabitleme: | Olmadan | |||
| Sinyal Elektrik: | Giriş Akımı | - | Giriş gerilimi | 3,3V (Tip.) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | eDP (4 Şerit) | |||
| Arayüz Özellikleri: | Durum | Fiziksel Tip | Bağlayıcı | |||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |

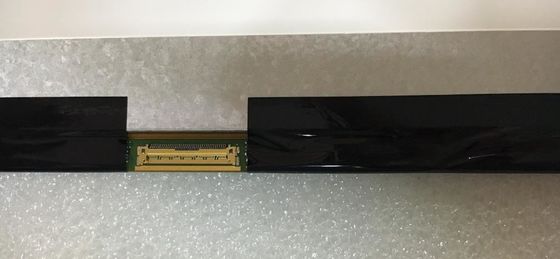

| I-PEX | 20682-040e-02 | 1 parça | 0,4 mm | 40 iğne | ||

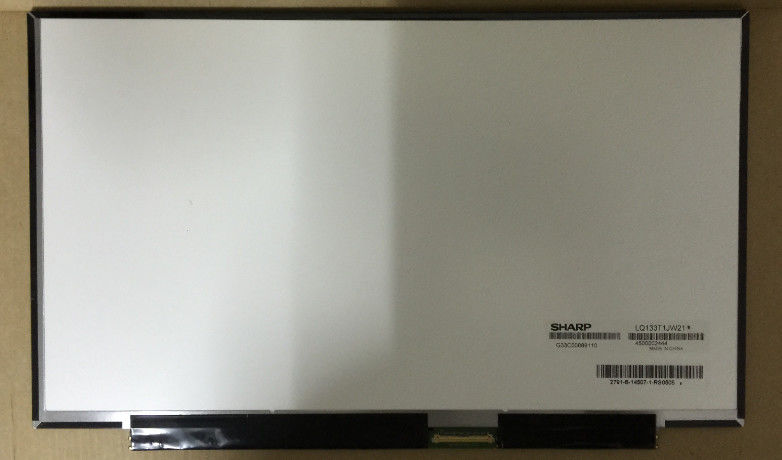

LQ133Z1JW01 ekranı destekler 3200 (RGB) × 180016: 9 (G: Y) en boy oranına sahip, pikselleri RGB Dikey Şerit'te düzenlenmiş, Panelook hesaplamasına göre piksel yoğunluğu 276 PPI'dır.Mekanik detaylara gelince, 293,76 (G) × 165,24 (Y) mm aktif alan, 299,46 (G) × 185,4 (Y) × 4,7 (D) mm dış hat boyutu, İnce şekil tipi (PCBA Düz, T shape) 3,2 mm).VA, Normalde Siyah, Geçirgen LCM ürünü olarak LQ133Z1JW01, 1000: 1 transimisif kontrast oranı, 89/89/89/89 (Tip.) (CR≥10) (L / R / U / D) görüntüleme açısı sağlayabilir, en iyisi Simetri üzerinde yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresini görüntüleyin.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir ve böylece 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.LQ133Z1JW01, 3,3V (Tip) güç kaynağı voltajına sahip 40 pimli Konektör ile bağlanan sinyal giriş sistemi olarak eDP'yi (4 Şerit) kullanır.
