Ürün ayrıntıları:
|
| model: | LQ133T1JW02 | Parlaklık: | 350cd / m |
|---|---|---|---|
| Çapraz Boyut: | 13,3 inç | Piksel Biçimi: | 2560 (RGB) × 1440 [Quad-HD] 221PPI |
| arayüz türü: | eDP (4 Şerit), 40 pimli Konektör | Işık kaynağı: | WLED, 10K saat, LED Sürücülü |
| Görüş açısı: | 80/80/80/80 | çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temperatu |
| Vurgulamak: | LVDS TFT LCD Panel,SVGA Sharp TFT LCD Ekran |
||
LQ133 Serisi LQ133T1JX03 LQ133T1JW23 LQ133T1JW19 LQ133T1JW17 LQ133T1JW02 LQ133T1JW01
| Panel Boyutu: | 13,3 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 2560 (RGB) × 1440, Quad-HD | RGB Dikey Şerit | 0,03825 × 0,11475 mm | 0.11475 × 0.11475 mm [221PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 293,76 × 165,24 mm | - | 304,98 × 188,2 mm | 2,35 / 2,55 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 16: 9 (G: Y) | Manzara türü | İnce (PCBA Düz, T≤3,2 mm) | |
| Sabitleme: | Olmadan | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 205 / 225g (Tipik / Maks.) | Parlama Önleyici (Bulanıklık% 42) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 350 cd / m² (Tipik) | VA, Normalde Siyah, Geçirgen | 1000: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 80/80/80/80 (Tipik) (CR≥10) | Simetri | 25 (Tipik) (Tr + Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6485K | 16,7 M (8 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 71 | 100% | % 74 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 74 | % 53 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1,25 / 1,40 (Typ./Max.)(5 puan) | ||
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 424 / 760mA (Tip / Maks.) | 3,3V (Tip.) | 1,4 / 2,74 W (Tip / Maks.) | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| Bağlayıcı | eDP (4 Şerit) | |||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JAE | HD1S040HA1 | 1 parça | 0,5 mm | 40 iğne | ||
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 10K (Tipik) | - | |
| Arayüz Özellikleri: | Durum | Tür | WLED Sürücüsü | |||
| - | Panel sinyal arayüzüne dahildir | LED Sürücülü | ||||
| Sürücü Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 245 / 680mA (Tip / Maks.) | 5.5 / 12.0 / 21.0V (Min./Tip./Maks.) | 2,94 / 3,74 W (Tip / Maks.) | ||||

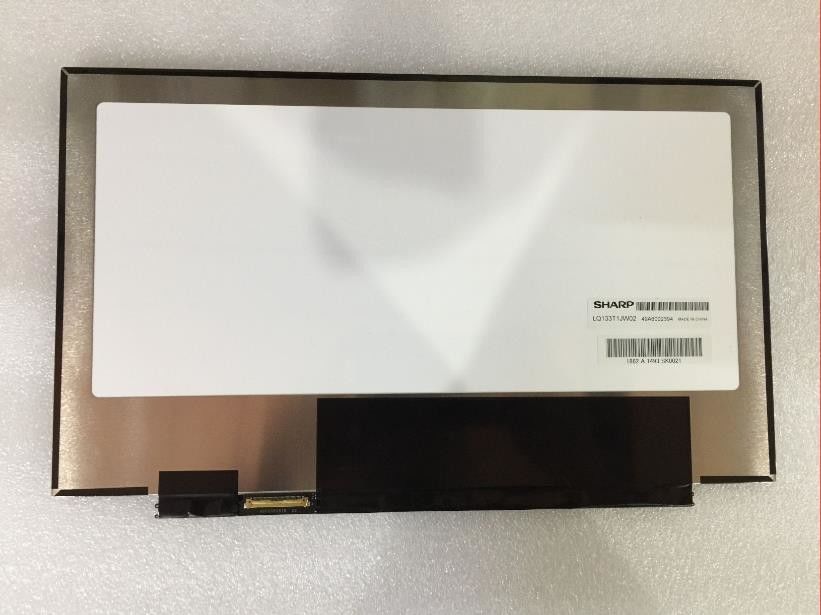

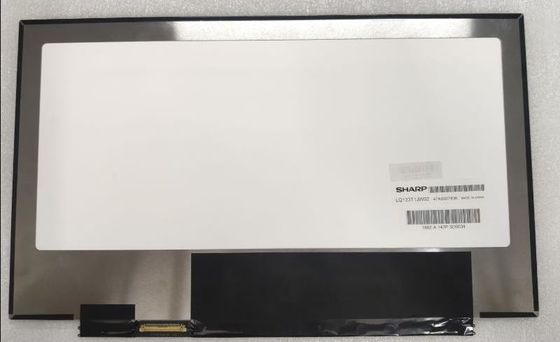

LQ133T1JW02 ekranı destekler 2560 (RGB) × 144016: 9 (G: Y) en boy oranına sahip (Quad-HD), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 293.76 (G) × 165.24 (Y) mm aktif alana, 304.98 (G) × 188.2 (Y) × 2.55 (D) mm dış hat boyutuna, Parlama Önleyici yüzey işlemine (% 42 Bulanıklık) sahiptir. , 205 / 225g net ağırlık (Tip / Maks.), İnce şekil tipi (PCBA Düz, T≤3,2 mm).VA, Normalde Siyah, Geçirgen LCM ürünü olarak LQ133T1JW02, 350 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 80/80/80/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece% 100 renk gamı (sRGB) performansıyla 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 10K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
