Ürün ayrıntıları:
|
| Panel Modeli: | LQ133M1JW21 | Görüş açısı: | 89/89/89/89 |
|---|---|---|---|
| Parlaklık: | 300 cd / m² (Tip.) | çözüm: | 1920 (RGB) × 1080, FHD, 166PPI |
| Panel Boyutu: | 13.3" | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
| Sinyal Arayüzü: | eDP (2 Şerit), eDP1.3, HBR1 (2.7G / şerit), 30 pimli Konektör | Lamba tipi: | WLED, 15K saat, LED Sürücülü |
| Vurgulamak: | LVDS TFT LCD Panel,SVGA Sharp TFT LCD Ekran |
||
LQ133 Serisi LQ133M1JW23 LQ133M1JW21 LQ133M1JW15 LQ133M1JW07
| Piksel Özellikleri: | Piksel Biçimi | 1920 (RGB) × 1080 [FHD] | Nokta Aralığı | 0,051 × 0,153 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,153 × 0,153 mm (Y × D) [166PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 293,76 × 165,24 mm (Y × D) | Çerçeve Alanı | - |
| Anahat Dim. | 299,46 × 185,4 mm (Y × D) | Anahat Derinliği | 2,15 / 2,57 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 16: 9 (Y: D) | Şekil Stili | İnce (PCBA Düz, T≤3,2 mm) | |
| Delikler ve Parantezler: | Olmadan | |||
| Diğer özellikler : | Ağırlık | 190 / 210g (Tip / Maks.) | Yüzey | Yansıma önleyici, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık | 300 cd / m² (Tipik) | Kontrast Oranı | 1000: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 89/89/89/89 (Tipik) (CR≥10) | Optik Mod | IPS, Normalde Siyah, Geçirgen | |
| Yönü Görüntüleme | Simetri | Tepki Süresi | 25 (Tipik) (Tr + Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 16,7 M (8 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 / 1,53 (Typ./Max.)(5 puan) | |
| 1931 Renk Gamlt: | NTSC Oranı | % 71 | sRGB | % 100 kapsama |
| Adobe RGB | % 74 kapsama | DCI-P3 | % 74 kapsama | |
| Rec. 2020 | % 53 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Ömür | 15K (Tipik) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | - | Durum | Kenar ışığı tipi | |
| Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | LED Sürücülü |
| Sürücü Elektrik: | Gerilim Girişi | 5.0 / 12.0 / 15.0V (Min./Tip./Maks.) | Akım Girişi | 189,2 / 217,0mA (Tip / Maks.) | ||
| Tüketim | 2,27 / 2,60 W (Tip / Maks.) | |||||
| Sinyal Systerm: | eDP (2 Şerit), eDP1.3, HBR1 (2.7G / şerit) | Mantık Gerilimi | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 242 / 333mA (Tip / Maks.) | ||
| Tüketim | 0,8 / 1,1 W (Tip / Maks.) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | |||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| I-PEX | 20455-030E-12 | 0,5 mm | 30 iğne | 1 parça | EDP-30P2L-020A | |

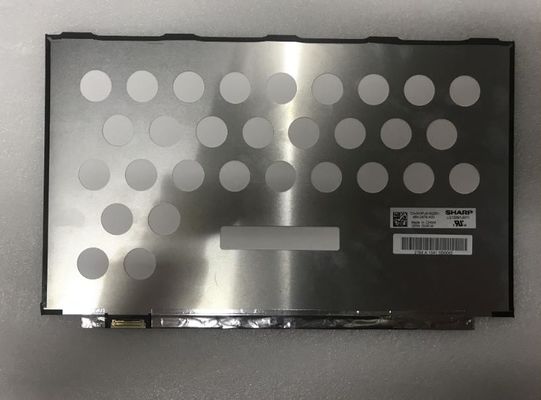

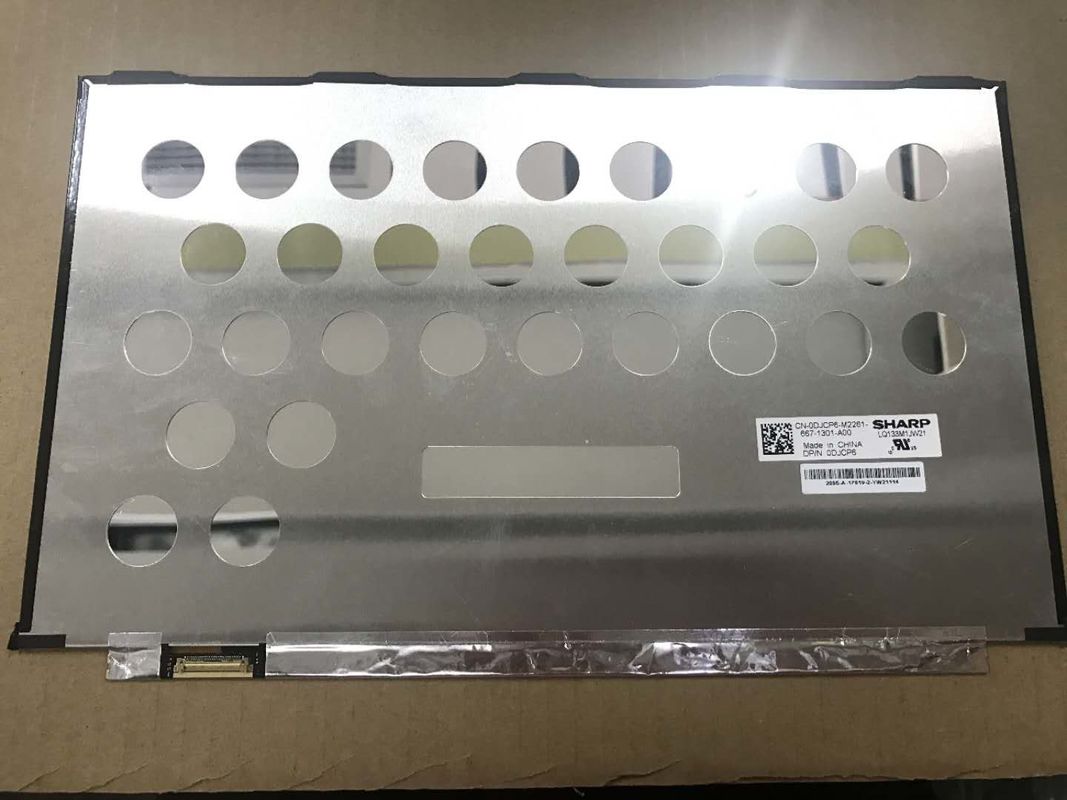

LQ133M1JW21 ekranı destekler 1920 (RGB) × 108016: 9 (G: Y) en boy oranına sahip (FHD), pikselleri RGB Dikey Şerit'te düzenlenmiştir.Mekanik ayrıntılara gelince, 293,76 (G) × 165,24 (Y) mm aktif alana, 299,46 (G) × 185,4 (Y) × 2,57 (D) mm dış boyutuna, Parlama Önleyici, Sert kaplama (3H) yüzey boyutuna sahiptir. ), net ağırlık 190 / 210g (Tip / Maks.), İnce şekil tipi (PCBA Düz, T≤3,2 mm).Bir IPS, Normalde Siyah, Geçirgen LCM ürünü olarak LQ133M1JW21, 300 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 89/89/89/89 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece% 100 renk gamı (sRGB) performansıyla 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.LQ133M1JW21, 3,3V (Tip) güç kaynağı voltajına sahip 30 pimli Konektör ile bağlanan sinyal giriş sistemi olarak eDP'yi (2 Şerit) kullanır.
