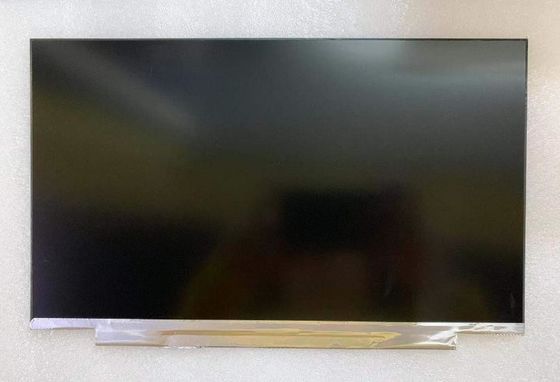

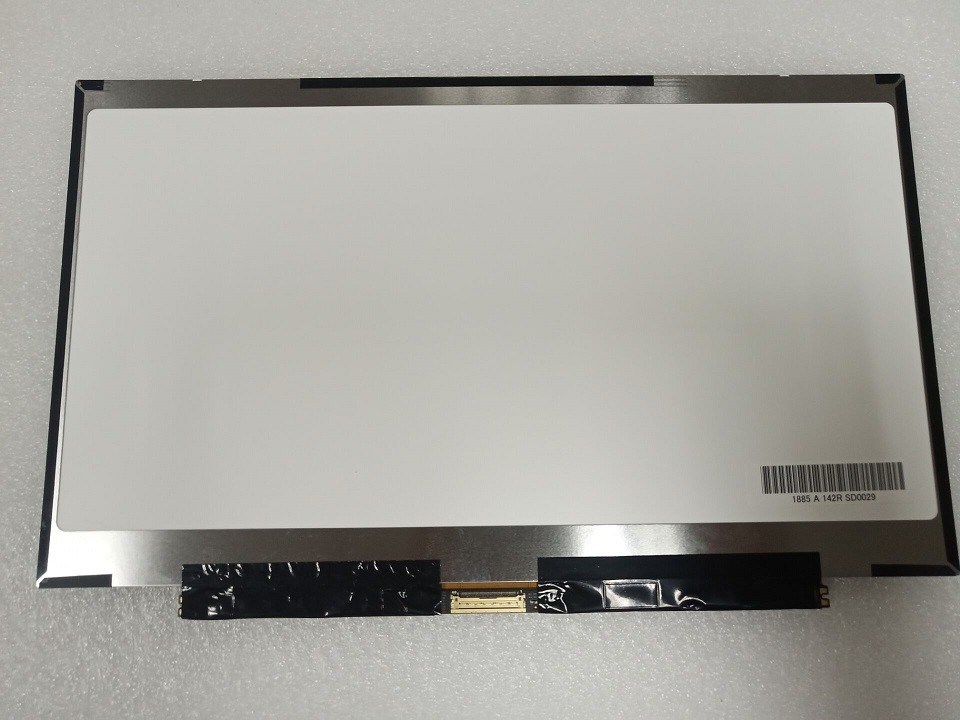

Ürün ayrıntıları:
|
| model: | LQ116T1JW03 | Parlaklık: | 400 cd / m² (Tip.) |
|---|---|---|---|
| Çapraz Boyut: | 11,6 inç | Piksel Biçimi: | 2560 (RGB) × 1440 [Quad-HD] 252PPI |
| arayüz türü: | eDP (4 Şerit), 40 pimli Konektör | Işık kaynağı: | WLED, 15K saat, LED Sürücülü |
| Görüş açısı: | 80/80/80/80 (Tip.) | çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temperatu |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ116 Serisi LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 400 (Tipik) | 80/80/80/80 (Tipik) (CR≥10) | 25 (Tipik) (Tr + Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| Simetri | VA, Normalde Siyah, Geçirgen | 1000: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6485K | 16,7 M (8 bit) | X: 0,313;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 71 | 100% | % 74 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 74 | % 53 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Varyasyon: | 1,25 / 1,45 (Typ./Max.)(5 puan) | ||
| Panel Boyutu: | 11.6 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 2560 (RGB) × 1440 [Quad-HD] | RGB Dikey Şerit | 0.1005 × 0.1005 [252PPI] | 0,0335 × 0,1005 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 257,28 (Y) × 144,72 (D) | - | 268 (Y) × 166.94 (D) | 2.40 ± 0.2 mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 16: 9 (Y: D) | İnce (PCBA Düz, T≤3,2 mm) | |
| Montaj : | Olmadan | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 152g (Tipik) | - | Parlama Önleyici (Bulanıklık% 42), Sert kaplama (3H) | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 15K (Tipik) | - | |
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | LED Sürücülü | Panel sinyal arayüzüne dahildir | ||||
| Sürücü Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç tüketimi | |||
| 5.0 / 12.0 / 21.0V (Min./Tip./Maks.) | 216 / 587mA (Tip / Maks.) | - | ||||
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 425 / 760mA (Tip / Maks.) | - | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| eDP (4 Şerit) | Bağlayıcı | |||||

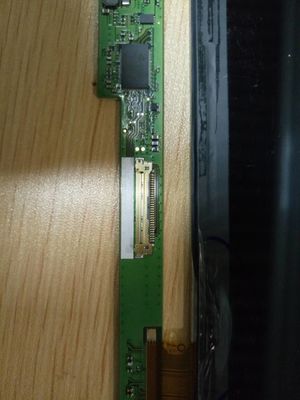

| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| I-PEX | 20525-040E-02 | 0,4 mm | 40 iğne | 1 parça | ||
LQ116T1JW03 ekranı destekler 2560 (RGB) × 144016: 9 (G: Y) en boy oranına sahip (Quad-HD), pikselleri RGB Dikey Şerit'te düzenlenmiştir, Panelook hesaplamasına göre piksel yoğunluğu 252 PPI'dır.Mekanik detaylara gelince, 257,28 (G) × 144,72 (Y) mm aktif alana, 268 (G) × 166,94 (Y) × 2,6 (D) mm dış hat boyutuna, Parlama Önleyici yüzey işlemine (% 42 Bulanıklık) sahiptir. , Sert kaplama (3H), 152g net ağırlık (Tipik), İnce şekil tipi (PCBA Flat, T≤3.2mm).VA, Normalde Siyah, Geçirgen LCM ürünü olarak LQ116T1JW03, 400 cd / m² ekran parlaklığı sağlayabilir 1000: 1 transimisif kontrast oranı, 80/80/80/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 25 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece% 100 renk gamı (sRGB) performansıyla 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
