Ürün ayrıntıları:
|
| Model adı: | LQ116M1JX07 | Ekran boyutu: | 11,6 inç |
|---|---|---|---|
| Görüş açısı: | 89/89/89/89 (Tip.) | Parlaklık: | 600 cd / m² (Tip.) |
| Arka Işık: | WLED, 15K saat, LED Sürücülü | Sinyal Türü: | eDP (2 Şerit), eDP1.3, HBR1 (2.7G / şerit), 30 pimli Konektör |
| Aranjman: | RGB Dikey Şerit | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -20 ~ 60 ° C Çalışma Sıcaklığı: 0 ~ 50 ° C |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ116 Serisi LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Piksel Özellikleri: | çözüm | 1920 (RGB) × 1080, FHD | Nokta Aralığı (mm) | 0,0445 × 0,1335 (Y × D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,1335 × 0,1335 (Y × D) [190PPI] | |
| Mekanik Boyut: | Aktif Alan (mm) | 256,32 (Y) × 144,18 (D) | Çerçeve Alanı (mm) | - |
| Anahat Ölçü (mm) | 268 (Y) × 158.5 (D) | Derinlik (mm) | 2,3 / 5 (Tip / Maks.) | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | İnce (PCBA Bent, T≤3.0mm) |
| En Boy Oranı | 16: 9 (Y: D) | Oryantasyon | Manzara türü | |
| Montaj : | Olmadan | |||
| Diğer Özellikler: | Ağırlık | 157 / 172g (Tipik / Maks.) | Tedavi | Parlama (% 0 Bulanıklık), Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık (cd / m²) | 600 (Tipik) | Kontrast Oranı | 1500: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 89/89/89/89 (Tipik) (CR≥10) | Ekran modu | IPS, Normalde Siyah, Geçirgen | |
| En iyi görünüm | Simetri | Yanıt (ms) | 22 (Tipik) (G'den G'ye) | |
| Renk Performansı: | Beyaz Koordinat | X: 0,313;Y: 0,329 | Ekran Renkleri | 16,7 M (8 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 / 1,53 (Typ./Max.)(5 puan) | |
| 1931 Renk Gamlt: | NTSC Oranı | % 71 | sRGB | % 100 kapsama |
| Adobe RGB | % 74 kapsama | DCI-P3 | % 74 kapsama | |
| Rec. 2020 | % 53 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Kare hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Hayır |
| Güç tüketimi : | 4,51 W (Tipik) |
| Sinyal Elektrik: | Gerilim beslemesi | 3,3V (Tip.) | Akım kaynağı | 242 / 333mA (Tip / Maks.) | ||
|---|---|---|---|---|---|---|
| Tüketim | 0,8 / 1,1 W (Tip / Maks.) | |||||
| Sinyal Tipi: | eDP (2 Şerit), eDP1.3, HBR1 (2.7G / şerit) | Sinyal Voltajı | - | |||
| Arayüz Özellikleri: | Durum | Tür | Bağlayıcı | |||

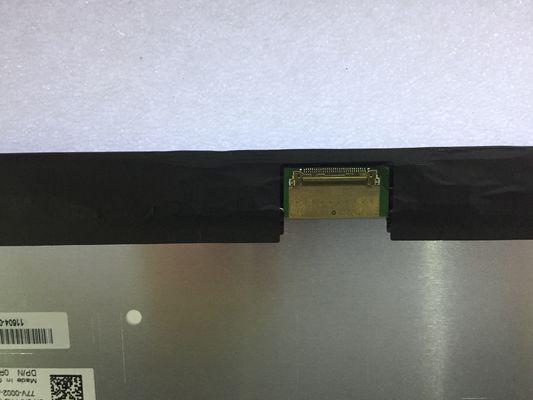

| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| I-PEX | 20455-030E-76 | 1 parça | 30 iğne | 0,5 mm | EDP-30P2L-020A | |
| Arka Işık Özellikleri: | Şekil | - | Tür | WLED | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | - | Ömür | 15K (Tipik) (Saat) | |
| Arayüz Özellikleri: | Durum | - | Tür | Panel sinyal arayüzüne dahildir | ||
| Arka Işık Sürücüsü: | LED Sürücülü | |||||
| Sürücü Elektrik: | Gerilim beslemesi | 5.0 / 12.0 / 21.0V (Min./Tip./Maks.) | Akım kaynağı | 308 / 333A (Tip / Maks.) | ||
| Tüketim | 3,7 / 4,0W (Tip / Maks.) | |||||
| Paket Kutusu: | Miktar | Ağırlık | Kutu boyutu |
|---|---|---|---|
| 30 adet / koli | 9,5 Kg | 544 × 434 × 210 mm (L × G × Y) |
LQ116M1JX07 ekranı destekler 1920 (RGB) × 108016: 9 (G: Y) en boy oranına sahip (FHD), pikselleri RGB Dikey Şerit'te düzenlenmiştir.Mekanik ayrıntılara gelince, aktif alan 256.32 (G) × 144.18 (Y) mm, dış hat boyutu 268 (G) × 158.5 (Y) × 5 (D) mm, Parlama yüzey işleme (Bulanıklık% 0) , Sert kaplama (3H), net ağırlık 157 / 172g (Tip / Maks.), İnce şekil tipi (PCBA Bent, T≤3.0mm).Bir IPS, Normalde Siyah, Geçirgen LCM ürünü olarak LQ116M1JX07, 600 cd / m² ekran parlaklığı sağlar 1500: 1 transimisif kontrast oranı, 89/89/89/89 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetride en iyi görüş yönü ve 22 (Tip.) (G ila G) ms'lik yanıt süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece% 100 renk gamı (sRGB) performansıyla 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
