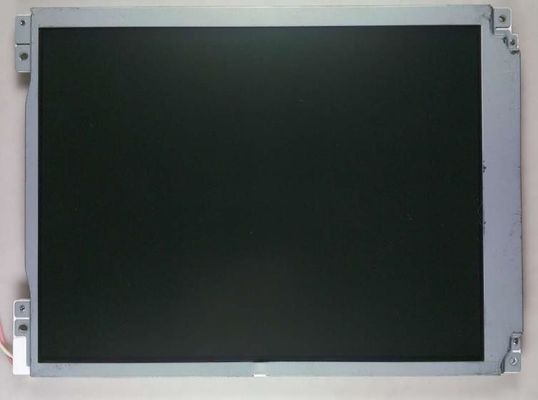

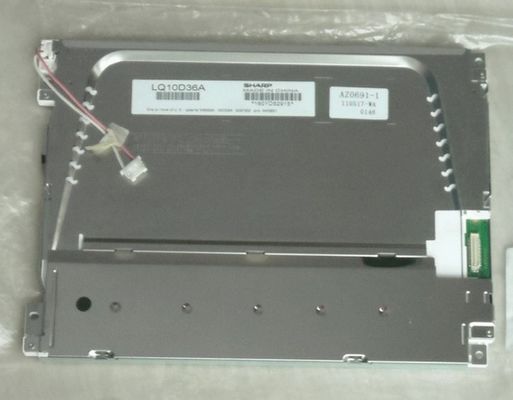

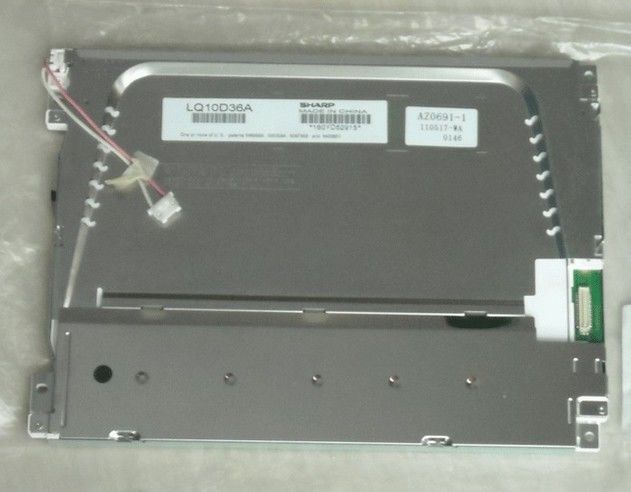

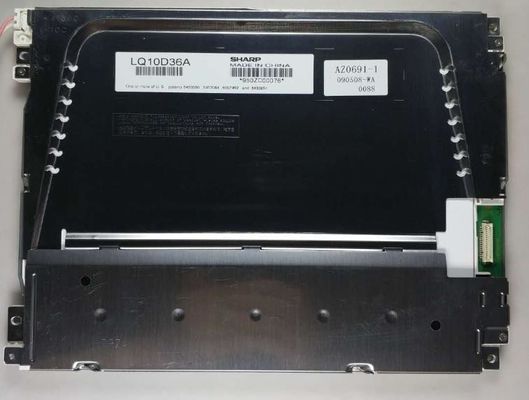

Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ10D36A |
|---|---|---|---|
| Parlaklık: | 200cd / m | Panel Boyutu: | 10.4 inç |
| Lamba tipi: | 1 adet CCFL, 50K saat, Sürücüsüz | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör |
| çözüm: | 640 (RGB) × 480, VGA, 76PPI | çevre: | Operating Temp.: -10 ~ 65 °C ; Çalışma Sıcaklığı: -10 ~ 65 ° C; Storage Temp.: -30 |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ10 Serisi LQ10D421 LQ10D42 LQ10D41 LQ10D36A
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 200 (Tipik) | 70/70/50/60 (Tipik) (CR≥10) | 10/25 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 6 | TN, Normalde Beyaz, Geçirgen | 500: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| Beyaz Varyasyon: | 1,45 (Maks.) (5 puan) | ||
| Panel Boyutu: | 10.4 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 640 (RGB) × 480 [VGA] | RGB Dikey Şerit | 0,330 × 0,330 [76PPI] | 0.110 × 0.330 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 211,2 (Y) × 158,4 (D) | 214,6 (Y) × 162,4 (D) | 246,5 (Y) × 179,4 (D) | 11.0 (Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 4: 3 (Y: D) | ||
| Montaj : | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7 × 4.4) | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 520 g (Maks.) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | 1 parça | Düz | 50K (Tipik) | Değiştirilebilir | |
| CCFL Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 500V (Tip.) | 2.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | 3,0 W (Tipik) | ||||
| Çalışma Frekansı | Başlama Gerilimi | |||||
| 20/35 / 60KHz (Min./Tip./Maks.) | 950/1400 / 1500V (Maks.) (Ta = + 25/0 / -10.0 ℃) | |||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | Bağlayıcı | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 iğne | 1 parça | BLL-2PINS-HL | |
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Tipik) (VCC) | 210 / 140mA (Tipik) (ICC) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.8V;2.1V≤VIH | |||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | Paralel RGB (1 kanal, 6 bit) | Bağlayıcı | ||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| HRS | DF9MA-31P-1V (32) | 1.0 mm | 31 iğne | 1 parça | DRGB-31P1C6B-010K | |
LQ10D36A ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) × 11 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 520g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ10D36A, 200 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.LQ10D36A, 3.3 / 5.0V (Tip.) (VCC) güç kaynağı voltajına sahip 31 pimli Konektör ile bağlanan sinyal giriş sistemi olarak Paralel RGB'yi (1 kanal, 6 bit) kullanır.
