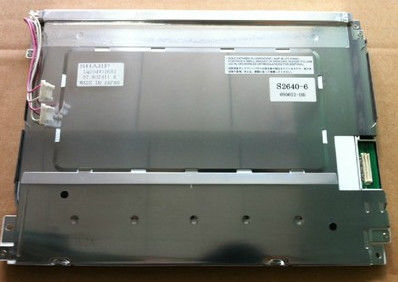

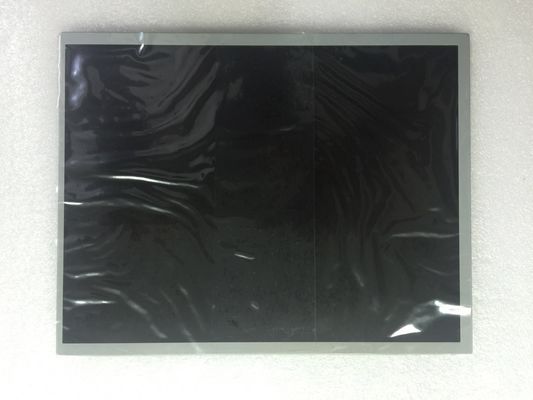

Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ104V1DW02 |
|---|---|---|---|
| Parlaklık: | 380 (Tip.) (Cd / m²) | Ekran boyutu: | 10.4 inç |
| Piksel Sayısı: | 640 (RGB) × 480 (VGA) 76PPI | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -20 ~ 70 ° C Çalışma Sıcaklığı: 0 ~ 70 ° C |
| Arka Işık: | 2 adet CCFL, 50K saat, Sürücü Yok | Sinyal Türü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ104 Serisi LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0.110 × 0.330 mm | 0,330 × 0,330 mm [76PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 211,2 × 158,4 mm | - | 246,5 × 179,4 mm | 15,5 (Maks.) Mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7 × 4.4) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 620 g (Maks.) | Yansıma Önleyici, Sert kaplama (3H), Yansıma Önleme | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 380 cd / m² (Tipik) | ASV, Normalde Siyah, Geçirgen | 450: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 80/80/80/80 (Tipik) (CR≥10) | Simetri | 12/13 (Tip.) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 |
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 185 / 145mA (Tipik) (ICC) | 3.3 / 5.0V (Tipik) (VCC) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | Paralel RGB (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| HRS | DF9MA-31P-1V (32) | 1 parça | 1.0 mm | 31 iğne | DRGB-31P1C6B-010K | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | Düz | 2 parça | 50K (Min.) | - | |
| CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 3.5 / 6.0 / 7.0mA (Min./Tip./Maks.) | 470 ± 50V | 5,6 W (Tipik) | ||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 740 / 790V (Maks.) (Ta = + 25/0 ℃) | 35/60 / 70KHz (Min./Tip./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | Bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | BHR-02 (8.0) VS-1N | 2 parça | 8,0 mm | 2 iğne | BLL-2PINS-HL | |
LQ104V1DW02 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) × 15,5 (D) mm dış hat boyutuna, Parlama Önleyici, Sert kaplama (3H) yüzey işlemine sahiptir. ), Yansıma önleyici, net ağırlık 620g (Maks.).Bir ASV, Normalde Siyah, Geçirgen LCM ürünü olan LQ104V1DW02, 380 cd / m² ekran parlaklığı sağlayabilir 450: 1 transimisif kontrast oranı, 80/80/80/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 12/13 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilen ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
