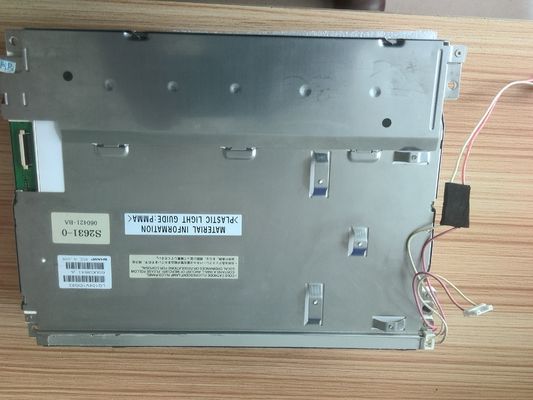

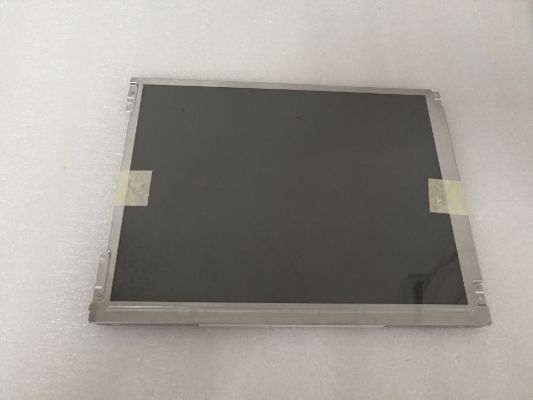

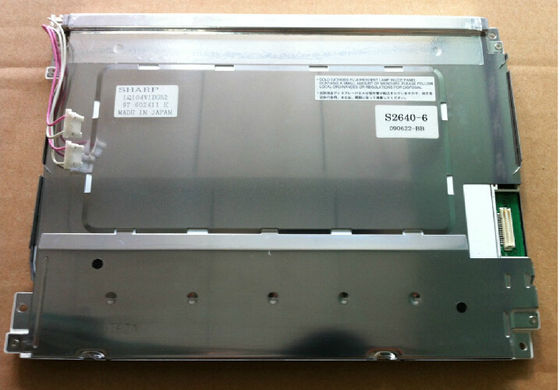

Ürün ayrıntıları:
|
| Marka: | Keskin | model: | LQ104V1DG83 |
|---|---|---|---|
| Parlaklık: | 350 cd / m² (Tip.) | Çapraz Boyut: | 10.4" |
| Işık kaynağı: | CCFL [2 adet], 50K saat, İnvertörlü | arayüz türü: | Paralel RGB (1 kanal, 6 bit), 32 pimli Konektör |
| Piksel Biçimi: | 640 (RGB) × 480 [VGA] 76PPI | çevre: | Operating Temperature: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 ° C; Storage Tempe |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ104 Serisi LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0.110 × 0.330 mm | 0,330 × 0,330 mm [76PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 211,2 × 158,4 mm | 214,6 × 162,4 mm | 246,5 × 179,4 mm | 34,7 (Maks.) Mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7 × 4.4) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 700 g (Maks.) | Yansıma önleyici, Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 350 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 300: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 70/70/40/70 (Tipik) (CR≥10) | saat 6 | 10/25 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 32767K | 262 K (6 bit) | X: 0.131;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 73 | % 94 | % 76 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 76 | % 55 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1,45 (Maks.) (5 puan) | ||
| Güç tüketimi : | 8,3 W (Tipik) |
|---|---|
| Kare hızı : | 60 Hz |
| Ters Tarama: | Evet (U / D, L / R) |
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 180 / 130mA (Tipik) (ICC) | 3.3 / 5.0V (Tipik) (VCC) | - | ||||
| Ekran Sinyalleri için Voltaj: | GND≤VIL≤0.8V;2.3VIH≤3.3V (VCC ~ 3.3V);2.3≤VIH≤VCC (VCC≤3.3V) | |||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | Paralel RGB (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JAE | IL-FPR-32S-VF | 1 parça | 0,5 mm | 32 iğne | DRGB-32P1C6B-040A | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | Düz | 2 parça | 50K (Min.) | - | |
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | Bağlayıcı | İnvertörlü | ||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | S6B-ZR-SM3A-TF | 1 parça | 1.5 mm | 6 iğne | BDL-6PINS-VVVGGG | |
| Sürücü Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 630 / 700mA (Tip / Maks.) | 12.0V (Tip.) | - | ||||
LQ104V1DG83 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) × 34,7 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 700g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104V1DG83, 350 cd / m² ekran parlaklığı sağlayabilir, 300: 1 transimisif kontrast oranı, 70/70/40/70 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece 262K renkten oluşan bir palet ve ayrıca% 72 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir. Arka ışık sistemi Edge ışıklı tip (Üst taraf) olarak yerleştirilmiştir ve 50K saat çalışma ömrüne sahip İnvertörlüdür.
