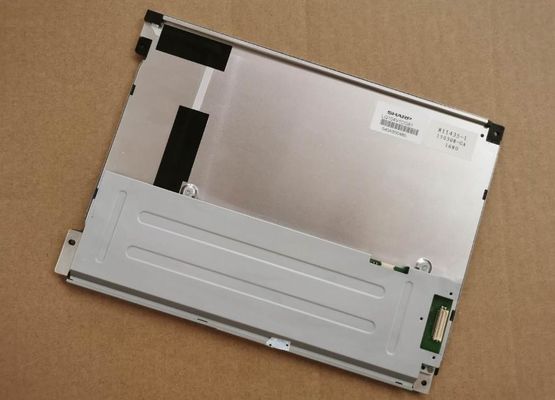

Ürün ayrıntıları:
|
| Panel Modeli: | LQ104V1DG81 | Panel Markası: | Keskin |
|---|---|---|---|
| Sinyal Arayüzü: | CMOS (1 kanal, 6 bit), 31 pimli Konektör | Lamba tipi: | WLED, 50K saat, LED Sürücülü |
| Panel Boyutu: | 10.4" | çözüm: | 640 (RGB) × 480, VGA, 76PPI |
| Parlaklık: | 450 cd / m² (Tip.) | çevre: | Operating Temp.: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Temp.: -30 |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ104 Serisi LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Temel Bilgiler: | Marka adı | Model adı | Tür | Model Takma Adı |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
| En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
| -30 ~ 80 ° C | -30 ~ 80 ° C | - |
| Ekran boyutu : | 10.4 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0.110 × 0.330 mm | 0,330 × 0,330 mm [76PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 211,2 × 158,4 mm | 214,6 × 162,4 mm | 246,5 × 179,3 mm | 13.0 (Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 500 g | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 450 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 800: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 80/80/65/80 (Tipik) (CR≥10) | 35 (Tipik) (Tr + Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 7351.000 | 262 K (6 bit) | X: 0,300;Y: 0,320 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 49 | % 68 | % 51 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 51 | % 37 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,33 (Maks.) (5 puan) | ||
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 50K (Tipik) | - | - | Değiştirilebilir | |
| Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| LED Sürücülü | Bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| JST | SM06B-SHLS-TF | 1 parça | 6 iğne | 1.0 mm | ||
| WLED Sürücü Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 12.0 ± 1.2V | 400 / 500mA (Tip / Maks.) | - | ||||
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 230 / 300mA (Tip / Maks.) | - | ||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| CMOS (1 kanal, 6 bit) | Bağlayıcı | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| HRS | DF9MA-31P-1V (32) | 1 parça | 31 iğne | 1.0 mm | DRGB-31P1C6B-010F | |
LQ104V1DG81 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,3 (Y) × 13 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 500g.TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104V1DG81, 450 cd / m² ekran parlaklığı, 800: 1 transimisif kontrast oranı, 80/80/65/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece% 50 renk gamı (NTSC) performansıyla birlikte 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
