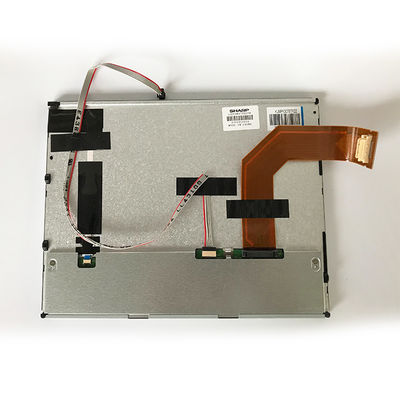

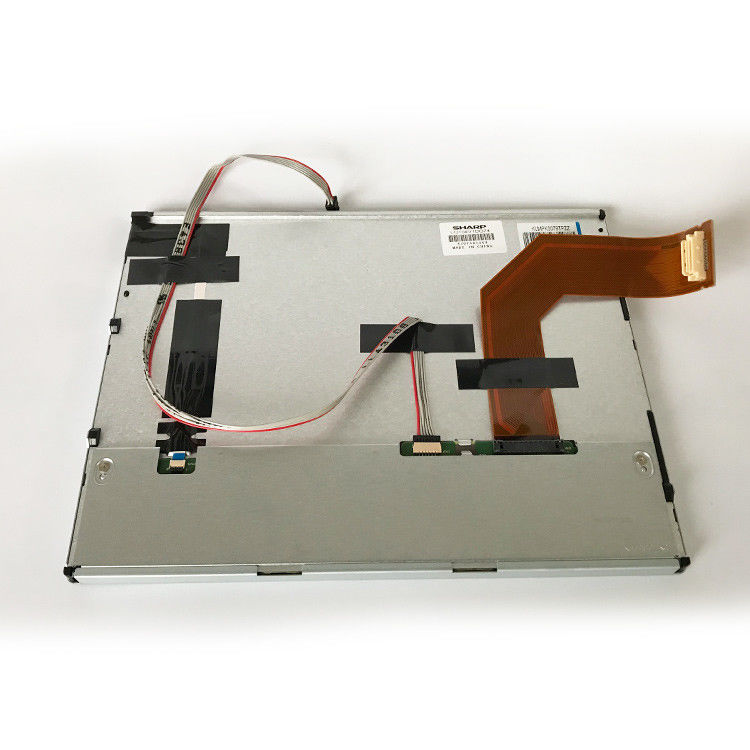

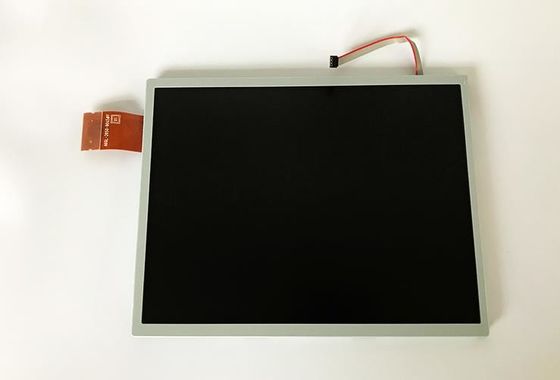

Ürün ayrıntıları:
|
| Panel Modeli: | LQ104V1DG74 | Panel Markası: | Keskin |
|---|---|---|---|
| Panel Boyutu: | 10.4 inç | çözüm: | 640 (RGB) × 480, VGA, 76PPI |
| Parlaklık: | 370 cd / m² (Tip.) | çevre: | Operating Temp.: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Temp.: -30 |
| Lamba tipi: | WLED, 70K saat, LED Sürücülü | Sinyal Arayüzü: | CMOS (1 kanal, 6 bit), 40 pimli Konektör |
| Vurgulamak: | LVDS TFT LCD Ekran,WLED Yüksek Parlaklıkta LCD Ekran |
||
LQ104 Serisi LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62
| Temel Detay: | Üretici firma | Model adı | LQ104V1DG74 | |
|---|---|---|---|---|
| Panel Tipi | a-Si TFT-LCD, LCM | Başka bir isim | - | |
| Panel Boyutu | 10.4 inç | İçin tasarlandı | ||
| En yüksek reyting : | OP Sıcaklığı | -30 ~ 80 ° C | ST Sıcaklığı | -30 ~ 80 ° C |
| Titreşim Seviyesi | 1,0 G (9,8 m / s²) | RoHS |
| Temel Bilgiler: | Parlaklık | 370 cd / m² (Tipik) | Kontrast Oranı | 800: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 6 | Tepki Hızı | 35 (Tipik) (Tr + Td) (ms) | |
| Görüş açısı | 80/80/60/80 (Tipik) (CR≥10) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,300;Wy: 0,320 | Destek Rengi | 262 K (6 bit) |
| Renk sıcaklığı | 7351.000 | Beyaz Tekdüzelik | 1,33 (Maks.) (5 puan) |
| Piksel Özellikleri: | Piksel Sayısı | 640 (RGB) × 480 [VGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0.110 × 0.330 mm | Piksel Aralığı (G × Y) | 0,330 × 0,330 mm [76PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 211,2 (G) × 158,4 (Y) mm | Genel Dim. | 227,3 (G) × 177,5 (Y) mm |
| Çerçeve Açma | 215,4 (G) × 161,8 (Y) mm | Genel Derinlik | 10,0 (Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 4: 3 | Şekil Stili | ||
| Sabitleme: | Sol, sağ çerçeve üzerinde yan montaj delikleri (4-M3) | |||
| Diğer detay: | kitle | 500 g | Yüzey | Yansıma önleyici, Sert kaplama (3H) |
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (180 °) |
| Güç tüketimi : | 3,4 W (Tipik) |
| Sinyal Elektrik: | Giriş Akımı | 300mA (Tip.) | Giriş gerilimi | 3,3V (Tip.) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | CMOS (1 kanal, 6 bit) | |||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| FH63-40S-0.5SH | 1 parça | 0,5 mm | 40 iğne | |||
| Lamba Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiş tokuş | Değiştirilebilir | Miktar | - | Hayat | 70K (Tipik) (Saat) | |
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JAE | FI-S6P-HFE | 1 parça | 1,25 mm | 6 iğne | ||
| Arka Işık Sürücüsü: | LED Sürücülü | |||||
| Sürücü Elektrik: | Giriş Akımı | 200mA (Tipik) | Giriş gerilimi | 12 ± 1.2V | ||
LQ104V1DG74 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 227,3 (G) × 177,5 (Y) × 10 (D) mm dış hat boyutuna, 215,4 (G) × 161,8 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 500g.Bir TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104V1DG74, 370 cd / m² ekran parlaklığı sağlayabilir 800: 1 transimisif kontrast oranı, 80/80/60/80 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü 70K saat çalışma ömrüne sahip Edge ışıklı tip olarak yerleştirilmiş arka ışık sistemi olarak WLED'i benimsemiştir.
